Bombyggning 2.0

This topic has 21 svar, 4 deltagare, and was last updated 1 week, 6 days sedan by  Bjorn Daniels.

  • Författare
  • #1513986
     Bjorn Daniels
    Deltagare

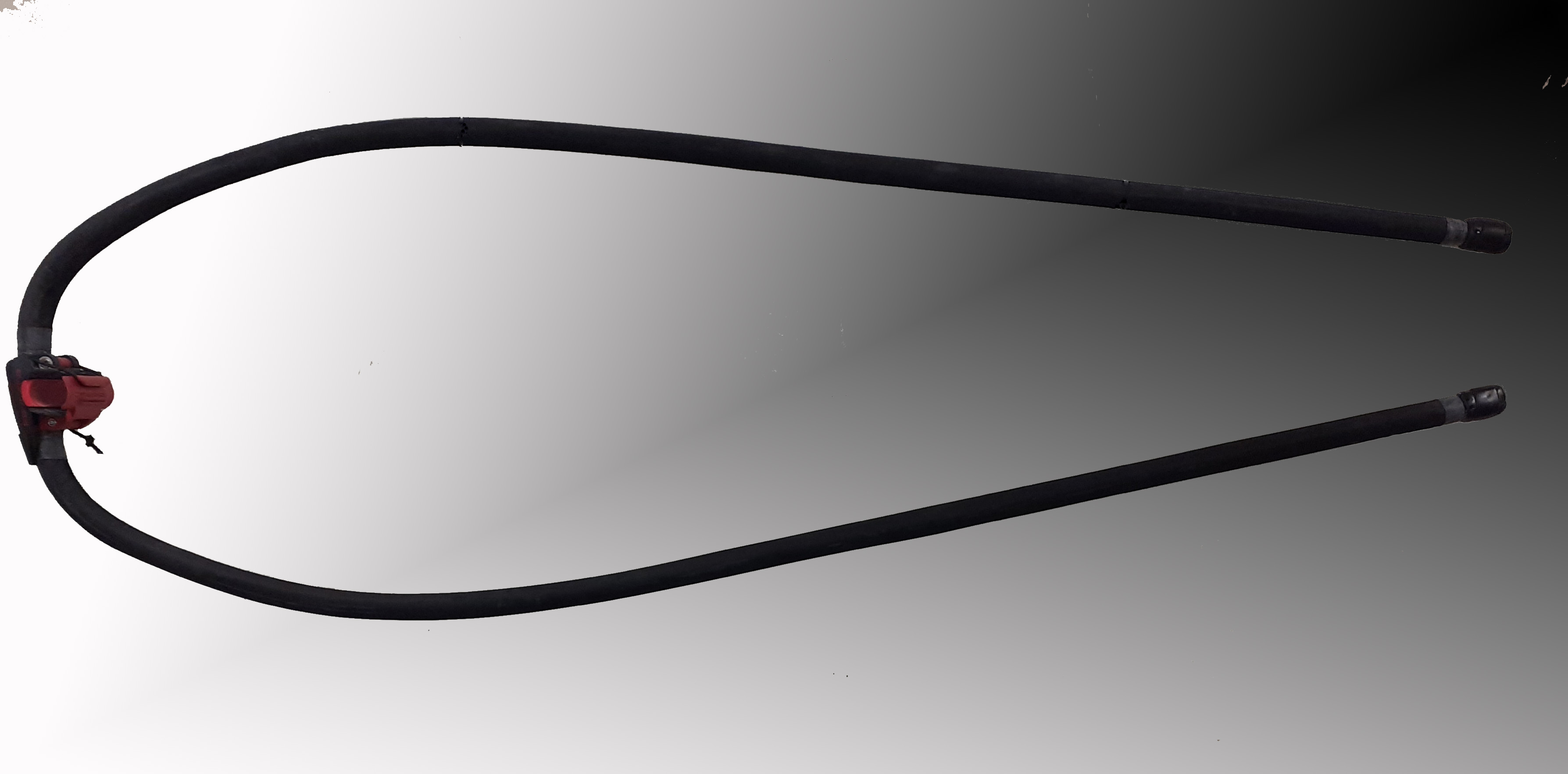

    Tänkte det var dags för en byggtråd efter långt uppehåll. Byggde ju en vågbom i kolfiber för 4 år sen (still going strong) och tyckte det var dags att uppdatera långa bommen med. Blir en 190-240 bom fullkol byggd från scratch. Har ju kvar ”pluggarna” från förra bygget men behöver uppdatera för längre bom samt lite bredare för att kunna ta segel med mer buk. Tillvägagångssättet blir ganska likt föregående men lite små justeringar. Bla blir nog utvalet integrerat i bakstycket. Håller på att ta hem material just nu och kommer sätta igång inom nån vecka. Då det är egna prylar får de komma i andra hand så kan dra ut på tiden innan den blir klar.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    8 användare tackade författaren för det här inlägget.
    #1514131
     Bjorn Daniels
    Deltagare

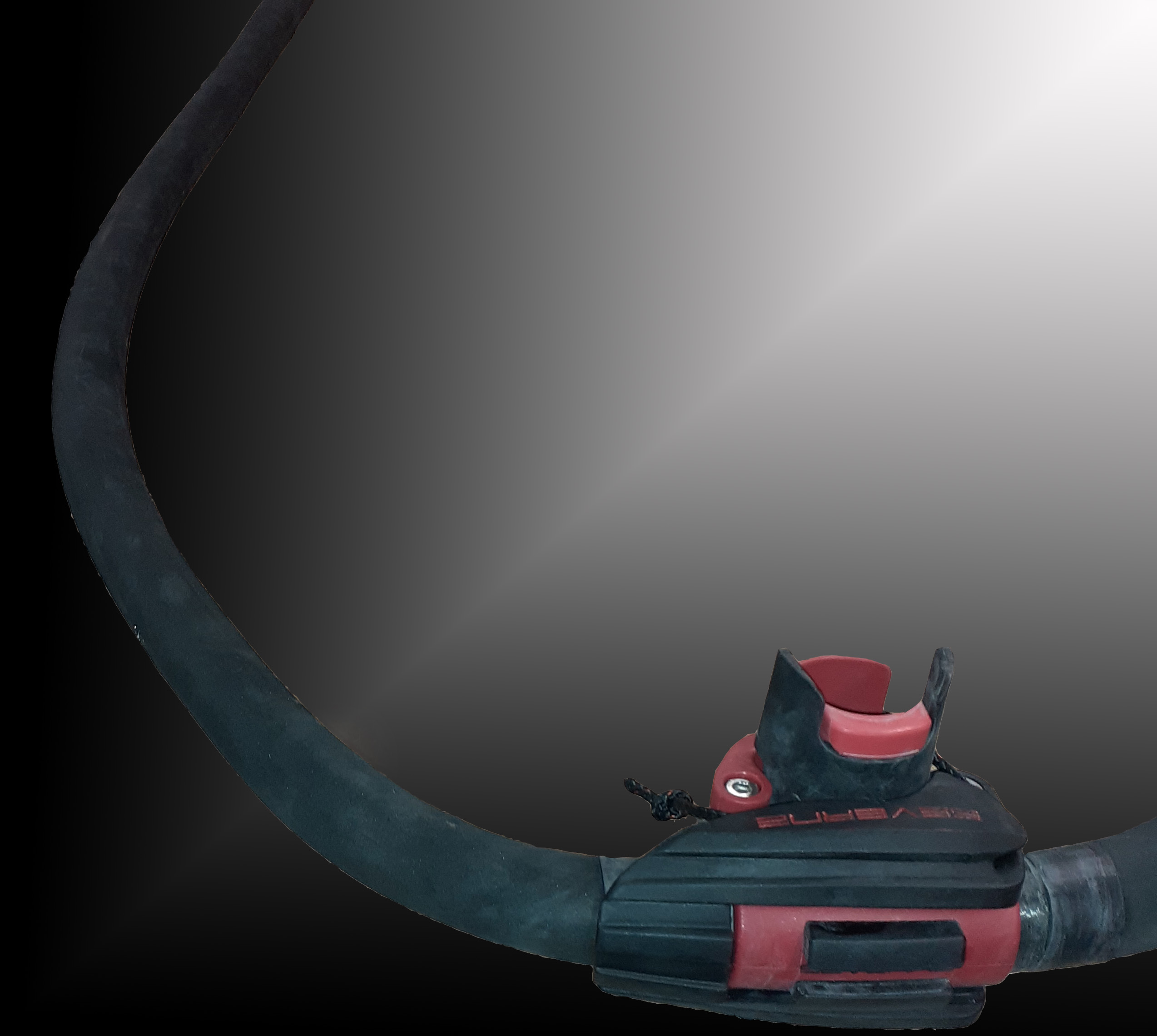

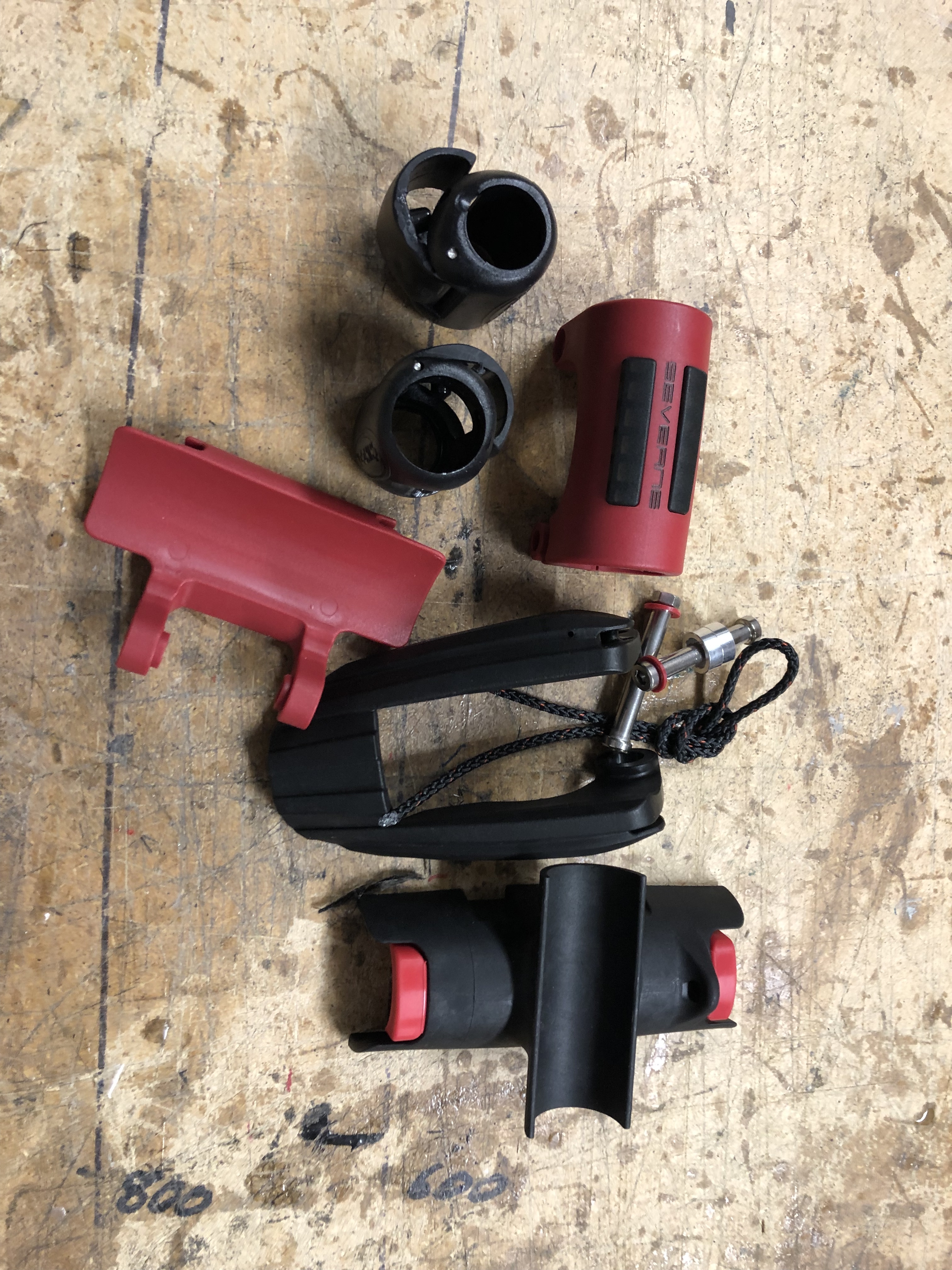

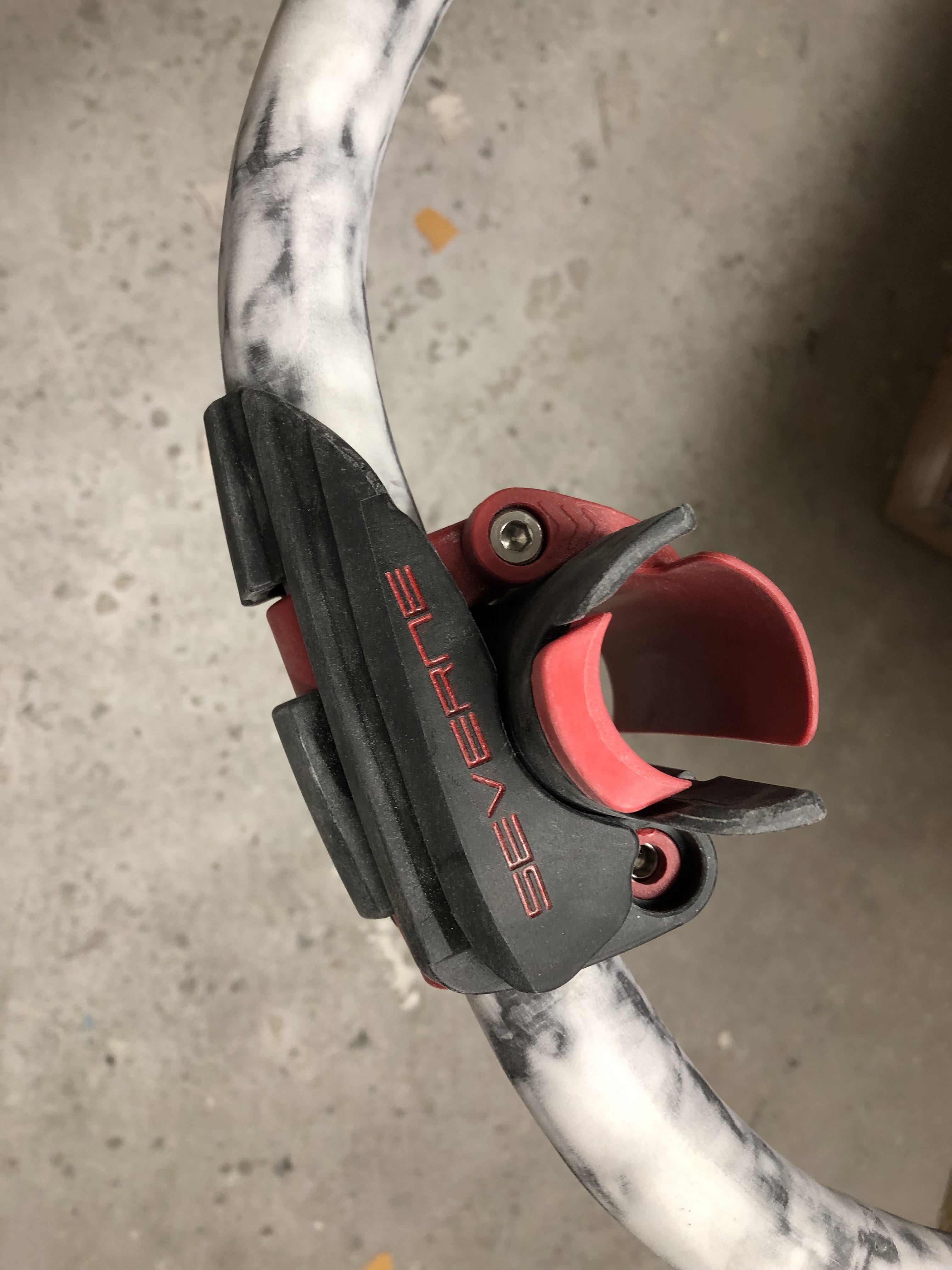

    Trillade in ett paket med bomfront och pushpins från Surfspot häromdagen. Hade iofs kunnat slakta en gammal bom men tänkte att en ny hemkokt kolbom kunde vara värd nya beslag. Mailade lite med Mattias på Surfspot om deras reservdelar och fick långt utförligt svar, bestämde mig för severnes front. Pushpin fick bli vad de tyckte var bäst bara det var dubbla, så fick chinook.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    3 användare tackade författaren för det här inlägget.
    #1514135
     erland
    Deltagare

    Trillade in ett paket med bomfront och pushpins från Surfspot häromdagen. Hade iofs kunnat slakta en gammal bom men tänkte att en ny hemkokt kolbom kunde vara värd nya beslag. Mailade lite med Mattias på Surfspot om deras reservdelar och fick långt utförligt svar, bestämde mig för severnes front. Pushpin fick bli vad de tyckte var bäst bara det var dubbla, så fick chinook.

    Hur tjock ska den bli?

    #1514175
     Bjorn Daniels
    Deltagare

    29mm, gillar inte bommar med tunnt grepp😀

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    1 användare tackade författaren för det här inlägget.
    #1514397
     Bjorn Daniels
    Deltagare

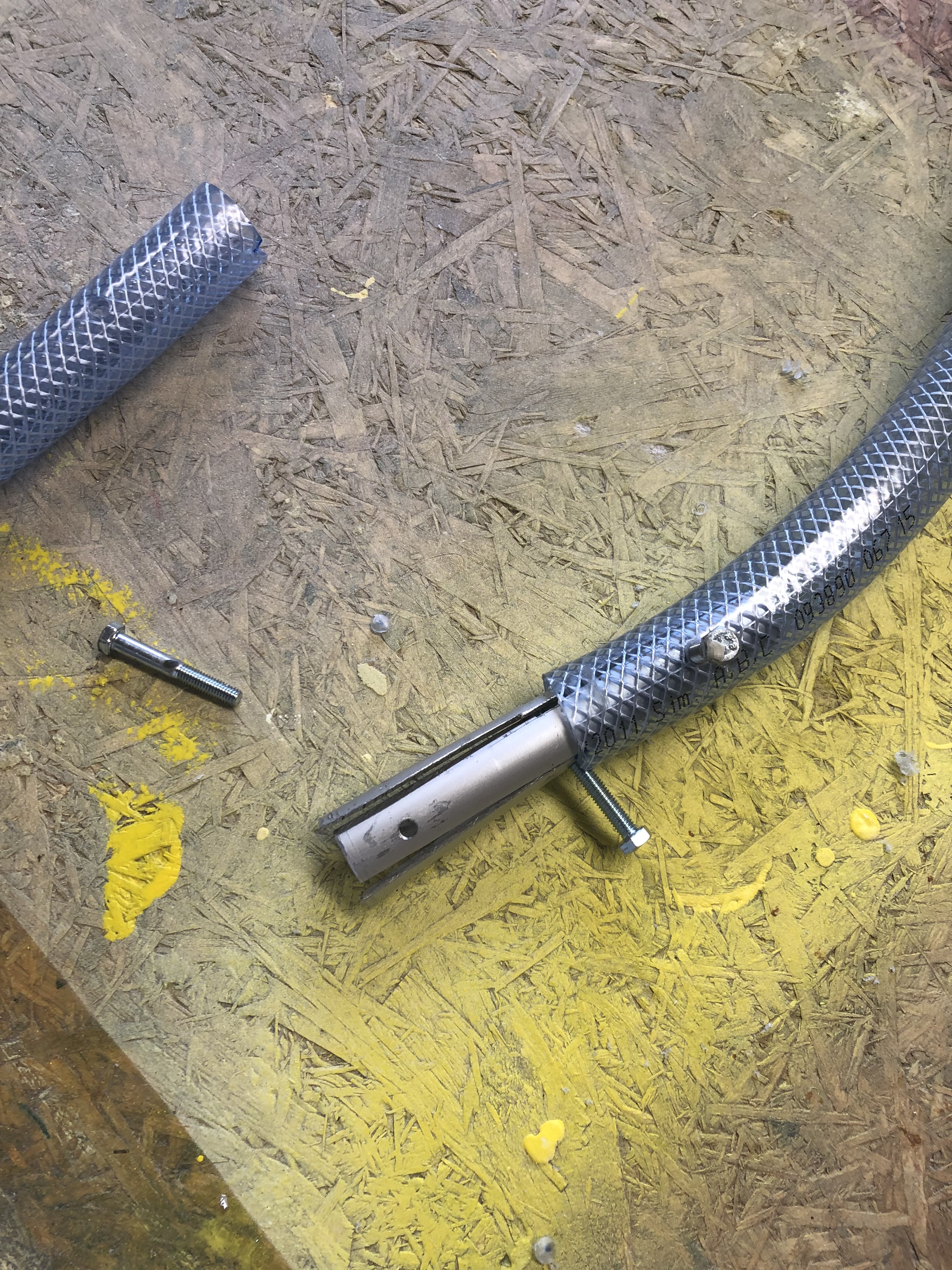

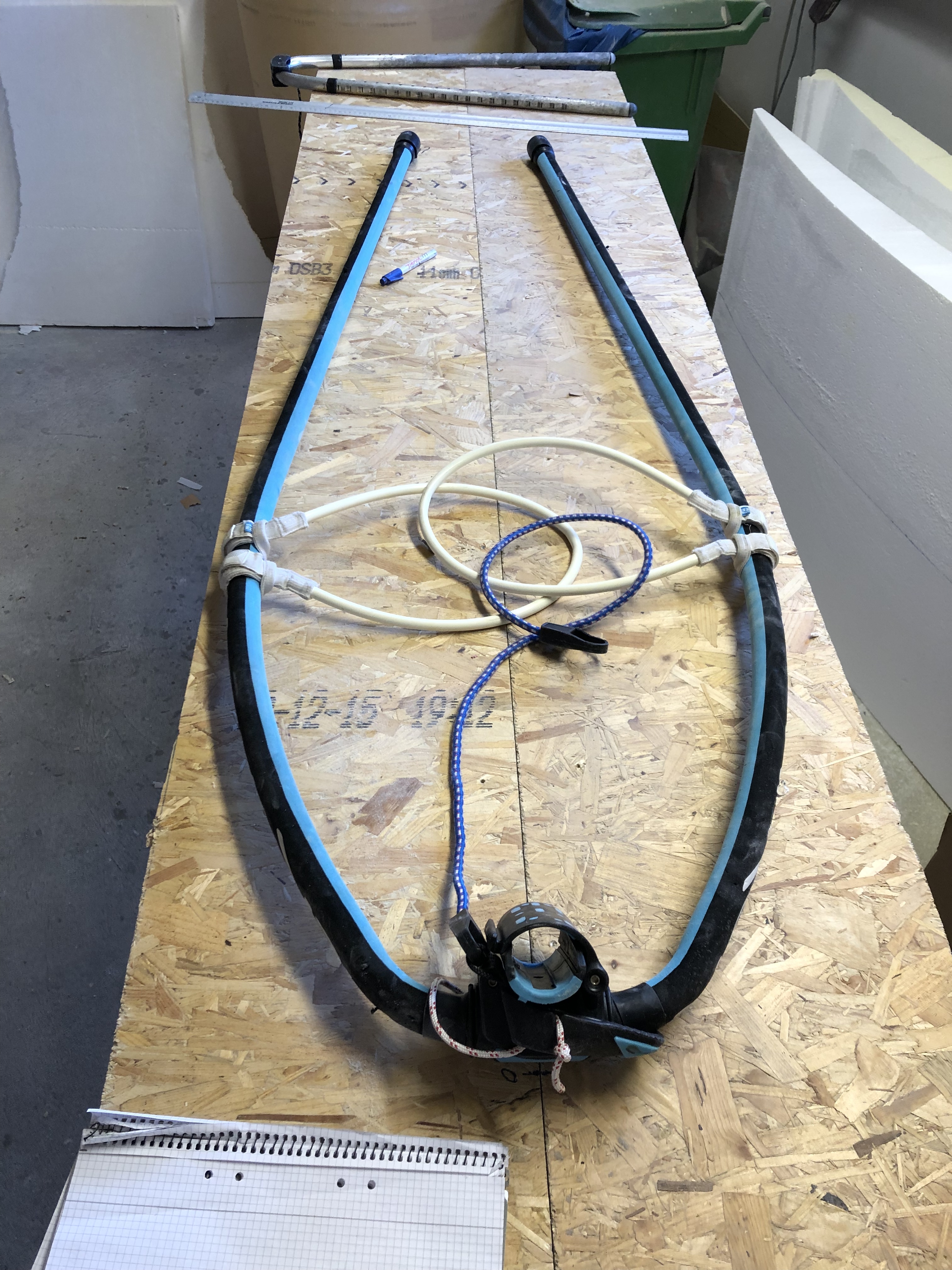

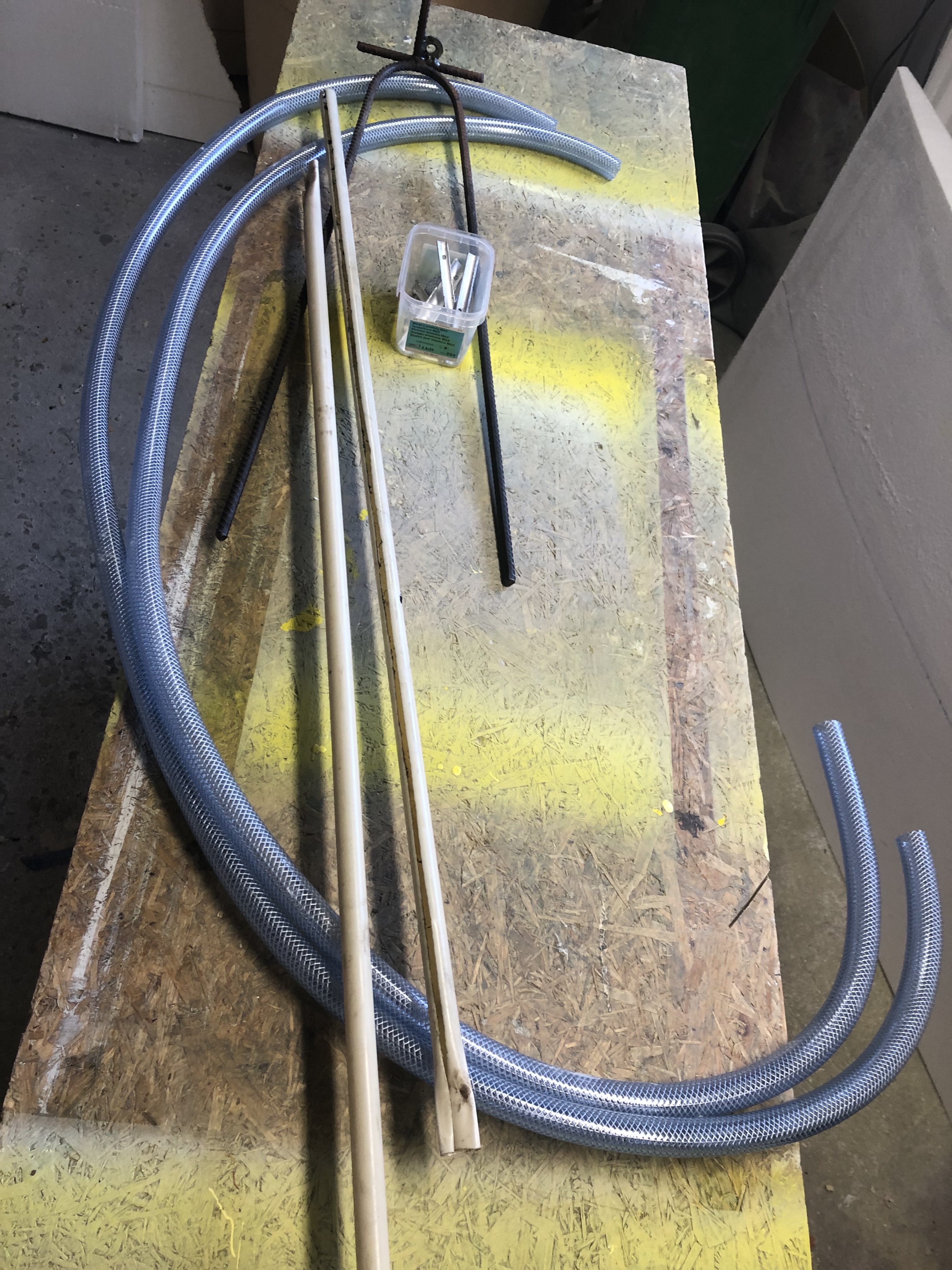

    Börjat lite lätt med fixtur och kärna. Tagit fram prylarna från förra bombygget och gått igenom. Behöver längre slang då denna blir en halvmeter längre. Men den kollapsande skarven fram, hållaren bak och de slitsade rören för att stabilisera bakre delen av bommen går att återanvända. Sen behövs förståss en ny fixtur. Har måttat av min gamla 175-225 alubom och måttat av. Nu blir det att rita upp en ny kurva i caden
    utifrån de måtten. Kommer justera kurvan i framdelen av bommen en del, lite bredare och rundare.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1514502
     Bjorn Daniels
    Deltagare

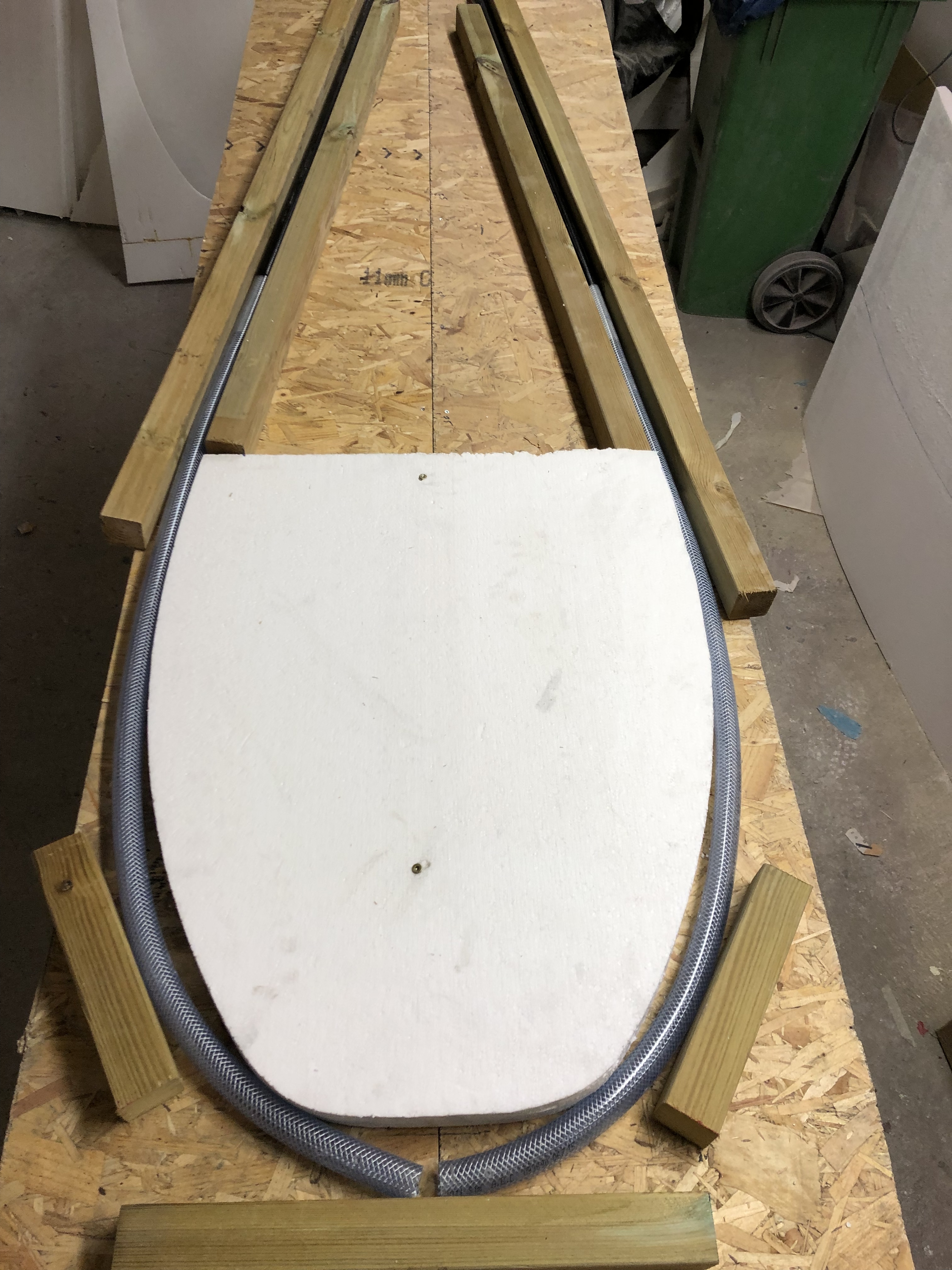

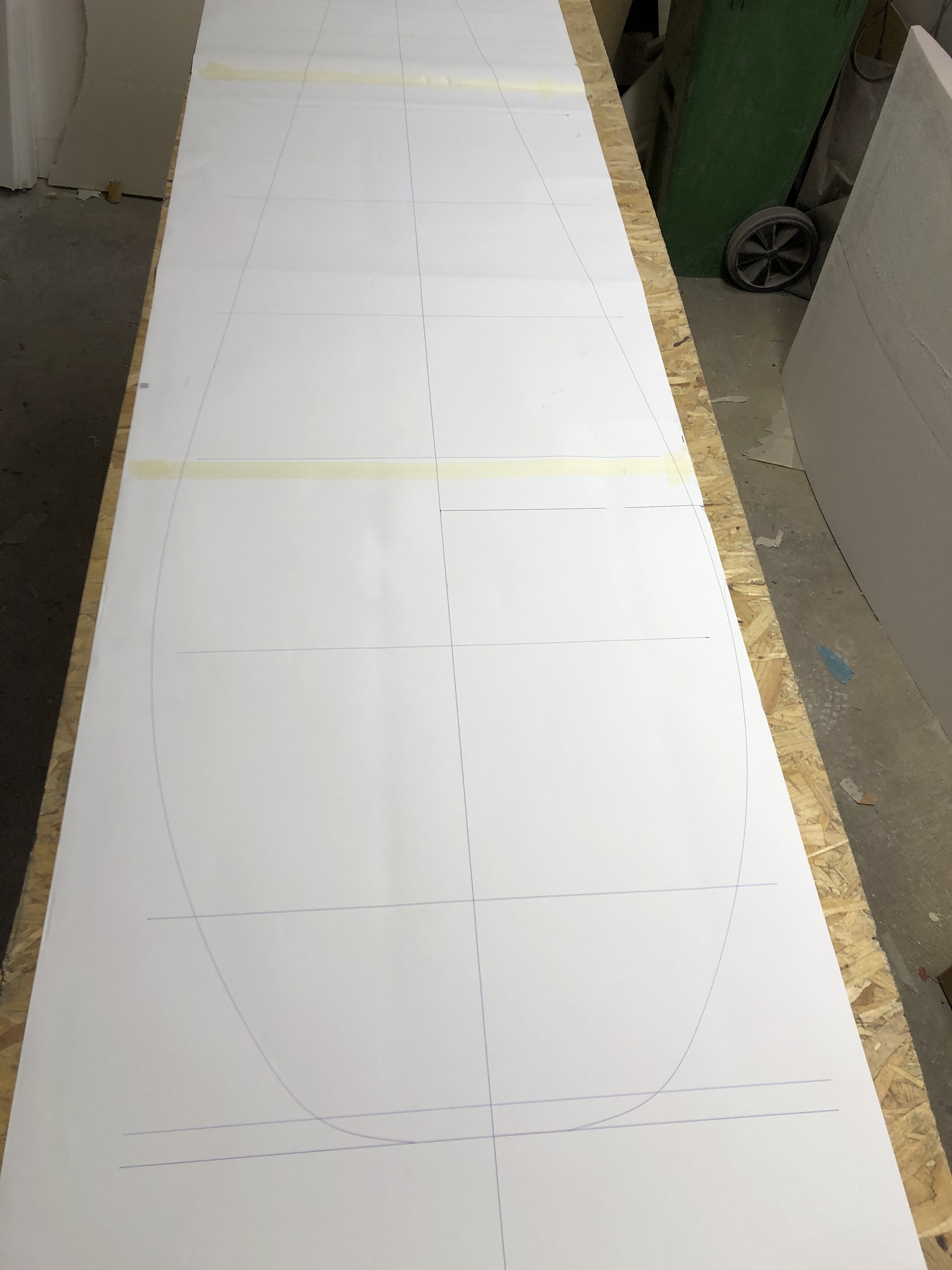

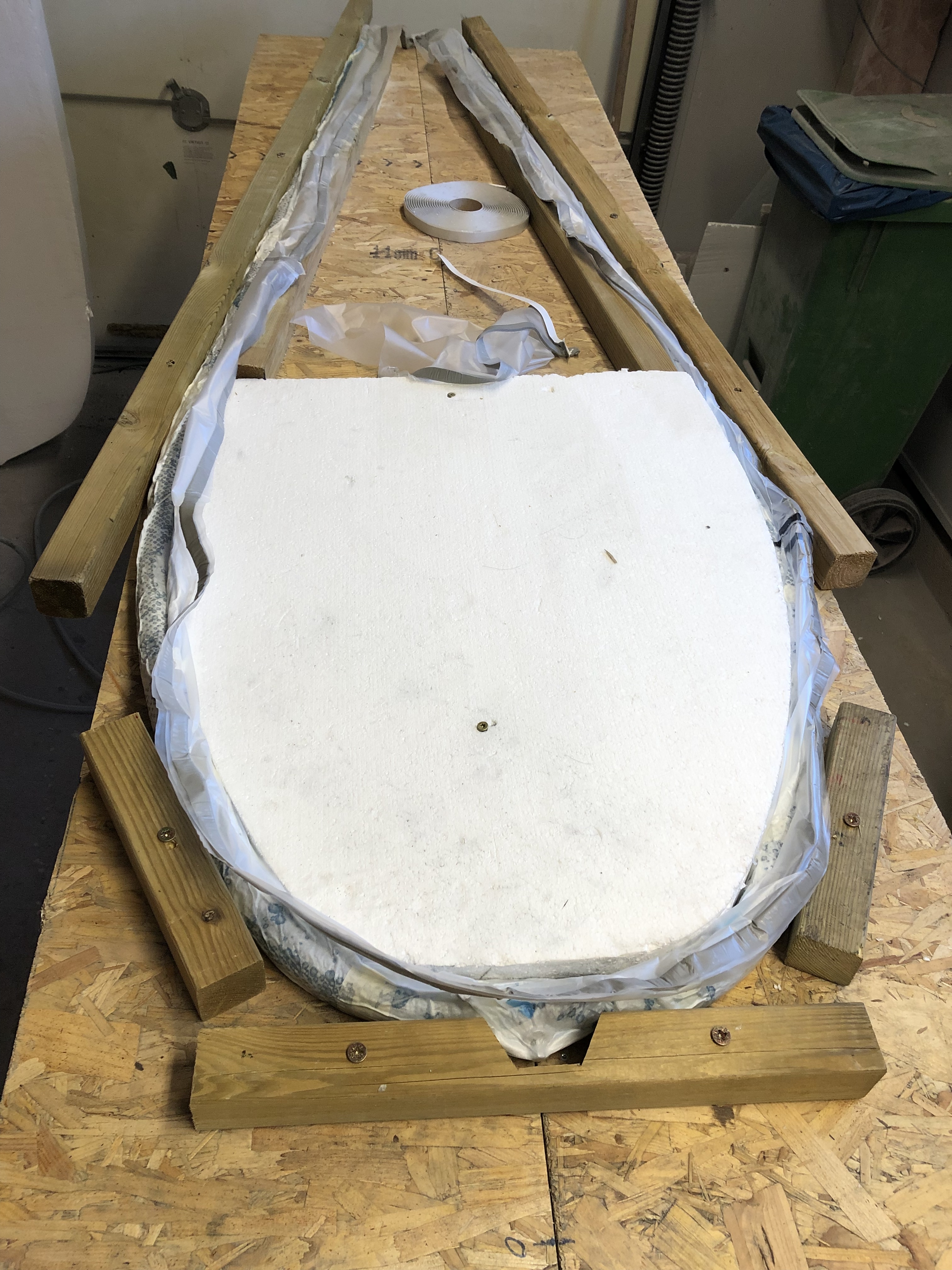

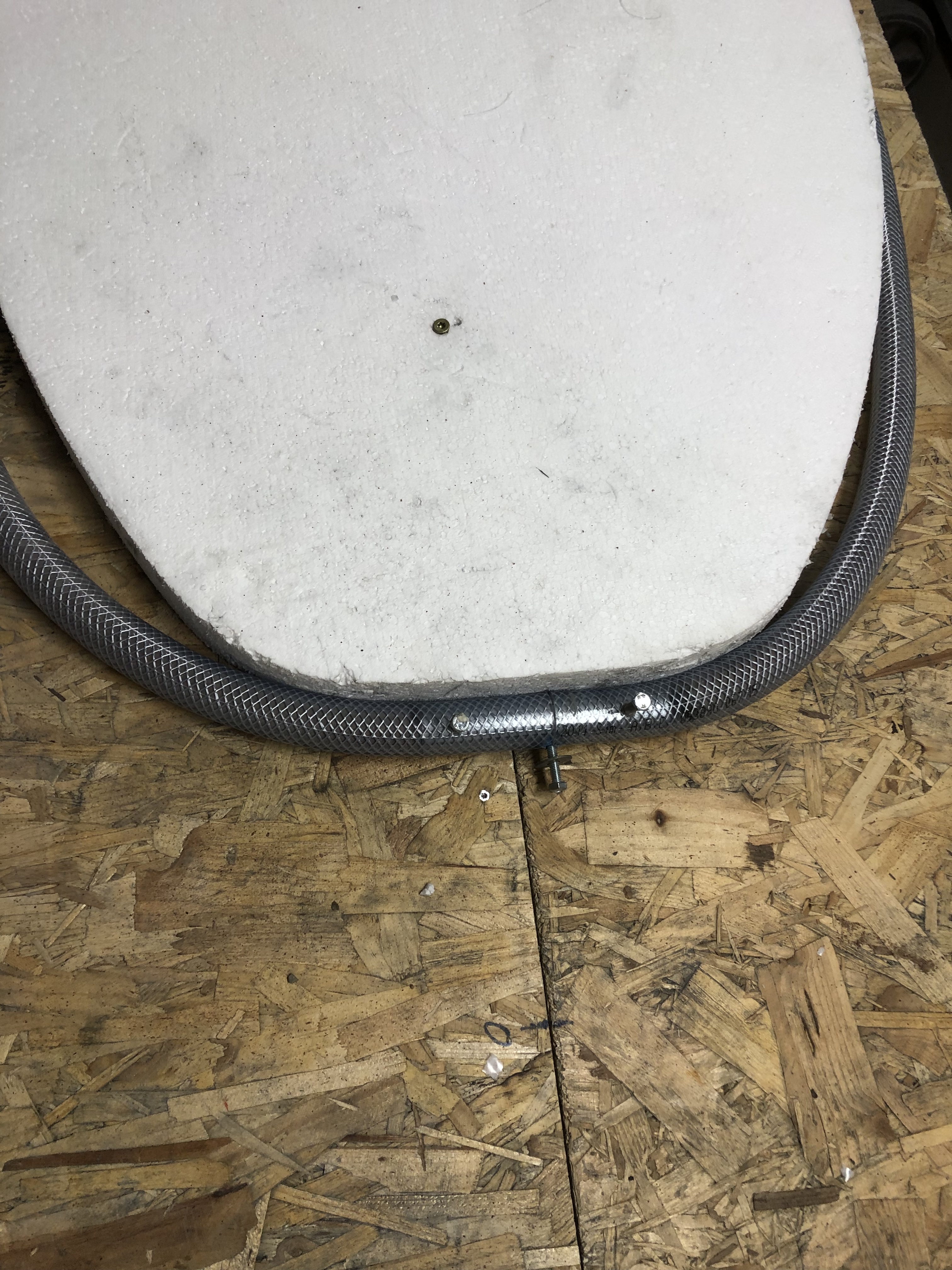

    Ritat upp en ny bomkurva och plottat därefter gjort en fixtur av lite överblivet virke och eps. Justerat diametern på slangen genom att lägga på lite tejp där bakstycket ska vara då slangen är några tiondels mm för tunn.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1514787
     Bjorn Daniels
    Deltagare

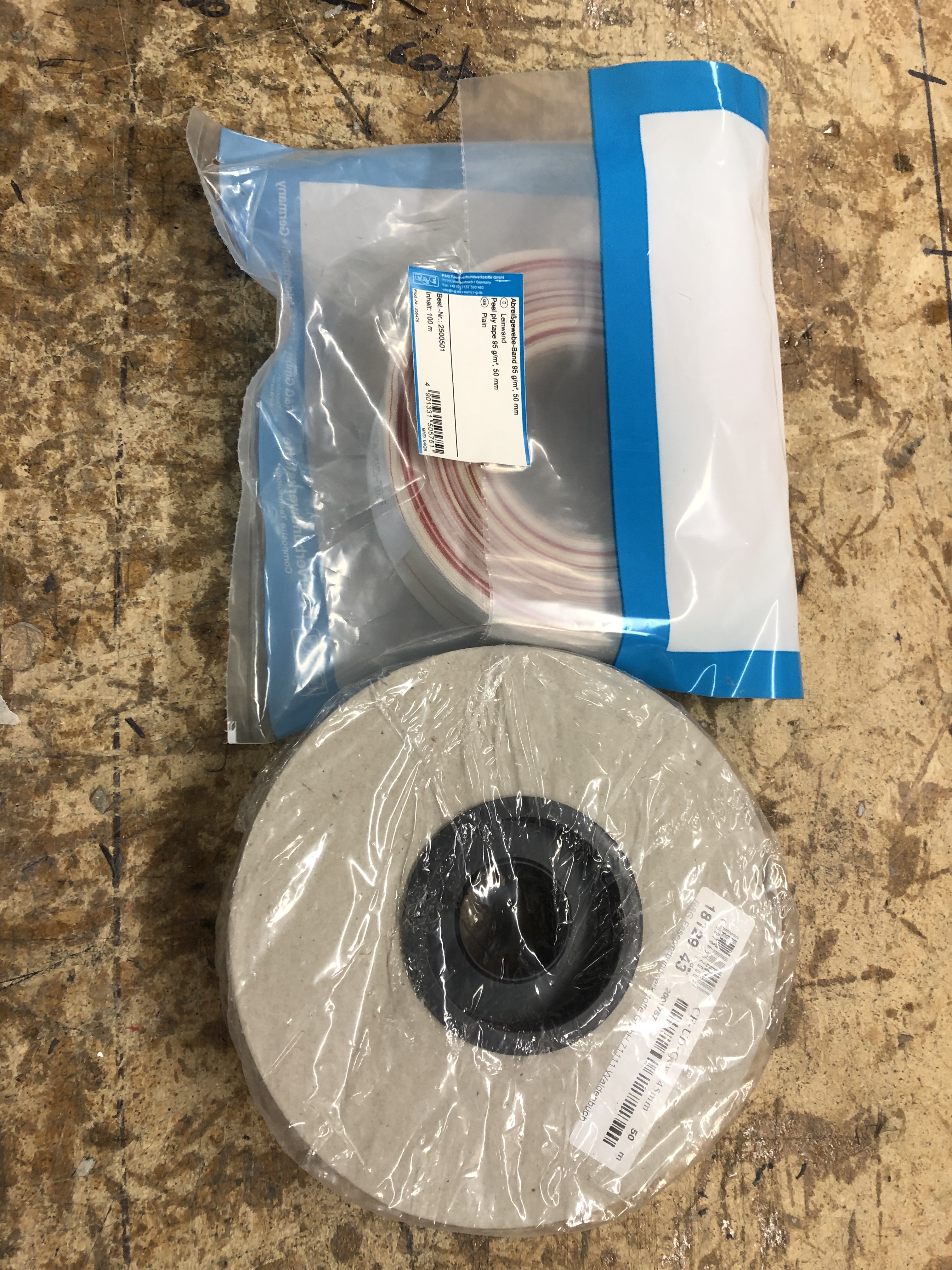

    Har varit mycket ett tag och inte hunnit med något på bombygget men har lungnat sig lite nu. Kolfibern trillade in för ett bra tag sen, 50 m 300 g UD samt en rulle peelply. Epoxi, bomgrepp och övrigt förbrukningsmaterial finns alltid hemma så nu är det bara att sätta igång.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1514803
     Bjorn Daniels
    Deltagare

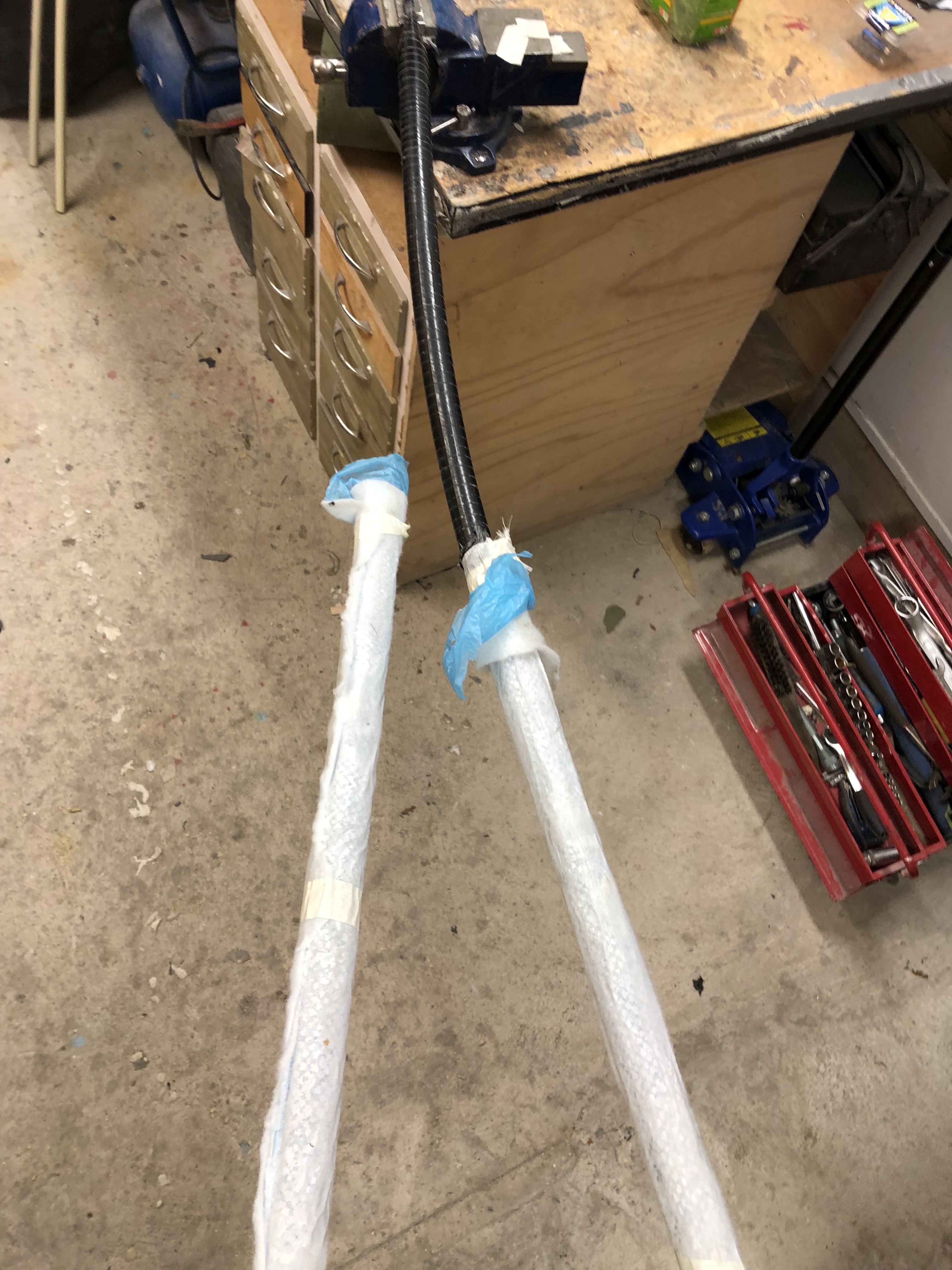

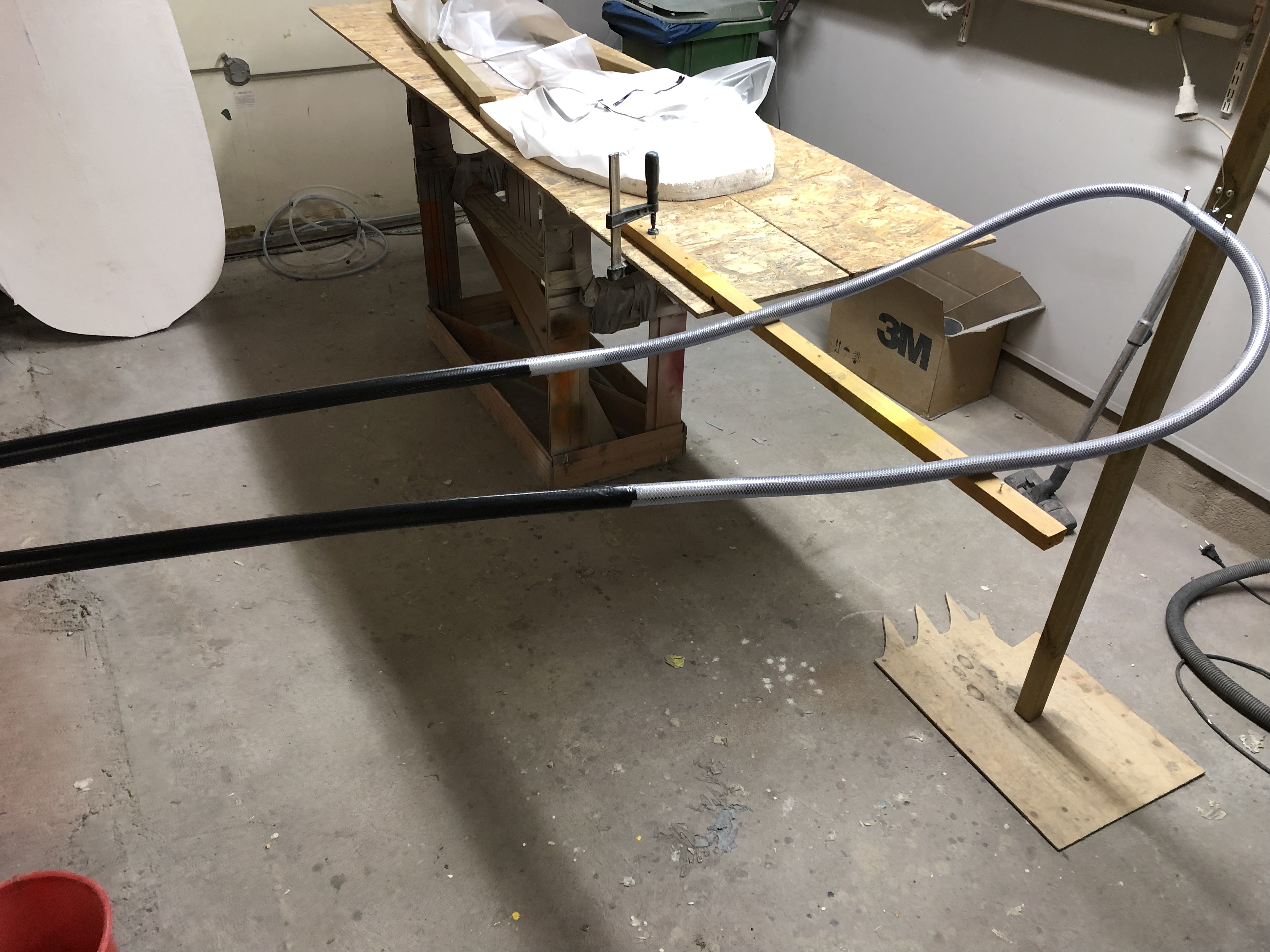

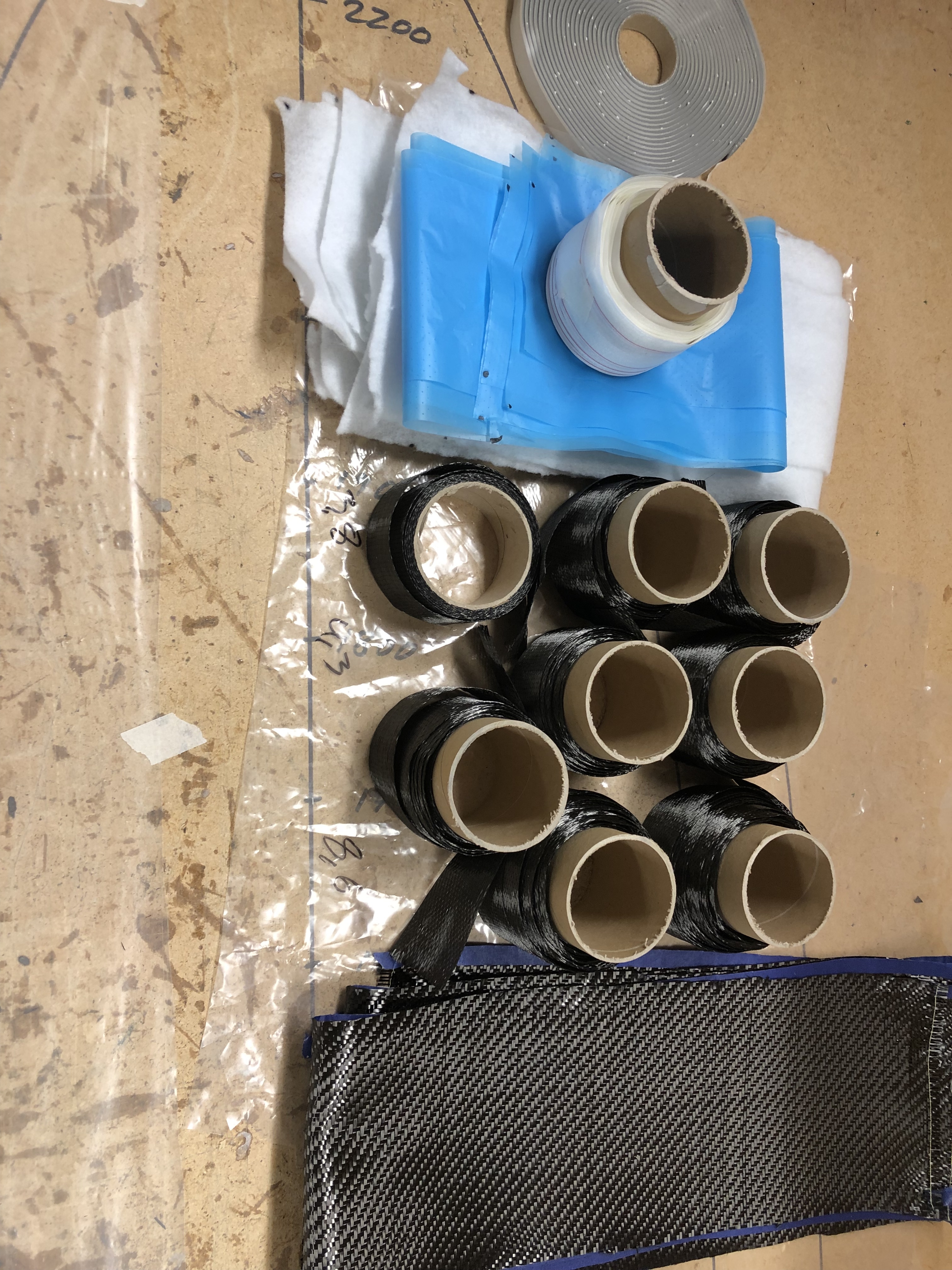

    När man väl får lite tid över så åker man förståss på en förkylning och tappar en massa ork. Hade tänkt mig komma betydligt länge men jaja bara att bryta ihop och komma igen. Först förberett allt material, kapat upp drygt 40 m enkelriktad kolfiberband samt ett par bitar twill. Peelply, hålfolie, breather och vacuumpåse. Fyllt sand i främre delen av slangarna för att de inte ska kollapsa samt skruvat ihop den kollapsande skarven längst fram. Satt upp det hela i hållare, fick komplettera med ett stöd i mitten jämfört med förra bombygget pga längre bom. Funderade ett tag på att fästa bakänden i taket och ”hänga” pluggen men skippade det. Sedan vaxat samt lagt släppmedel. Nästa steg blir laminering (vilken är gjord men får skriva om den senare)

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    • Det här svaret redigerades 3 months, 3 weeks sedan av  Bjorn Daniels.
    Bilagor:

    Bilagor:
    #1514812
     Bjorn Daniels
    Deltagare

    Blev inte många bilder tagna under själva lamineringen, ganska mycket fiber som ska vätas igenom och läggas på pluggen och även om jag kör med en epoxi med lite extra lång potlife så blir det stressigt. Fick iallafall på all fiber och sedan lindat peelplyband runt samt hålfolie och breateher. In med allt i vacuumpåse (i princip fullt vacuum) och fixturera. Sedan bara att vänta på att det ska härda, först ett dygn i rumstemp sedan efterhärdning i drygt 40 grader.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    • Det här svaret redigerades 3 months, 3 weeks sedan av  Bjorn Daniels.
    Bilagor:

    Bilagor:
    #1514844
     Bjorn Daniels
    Deltagare

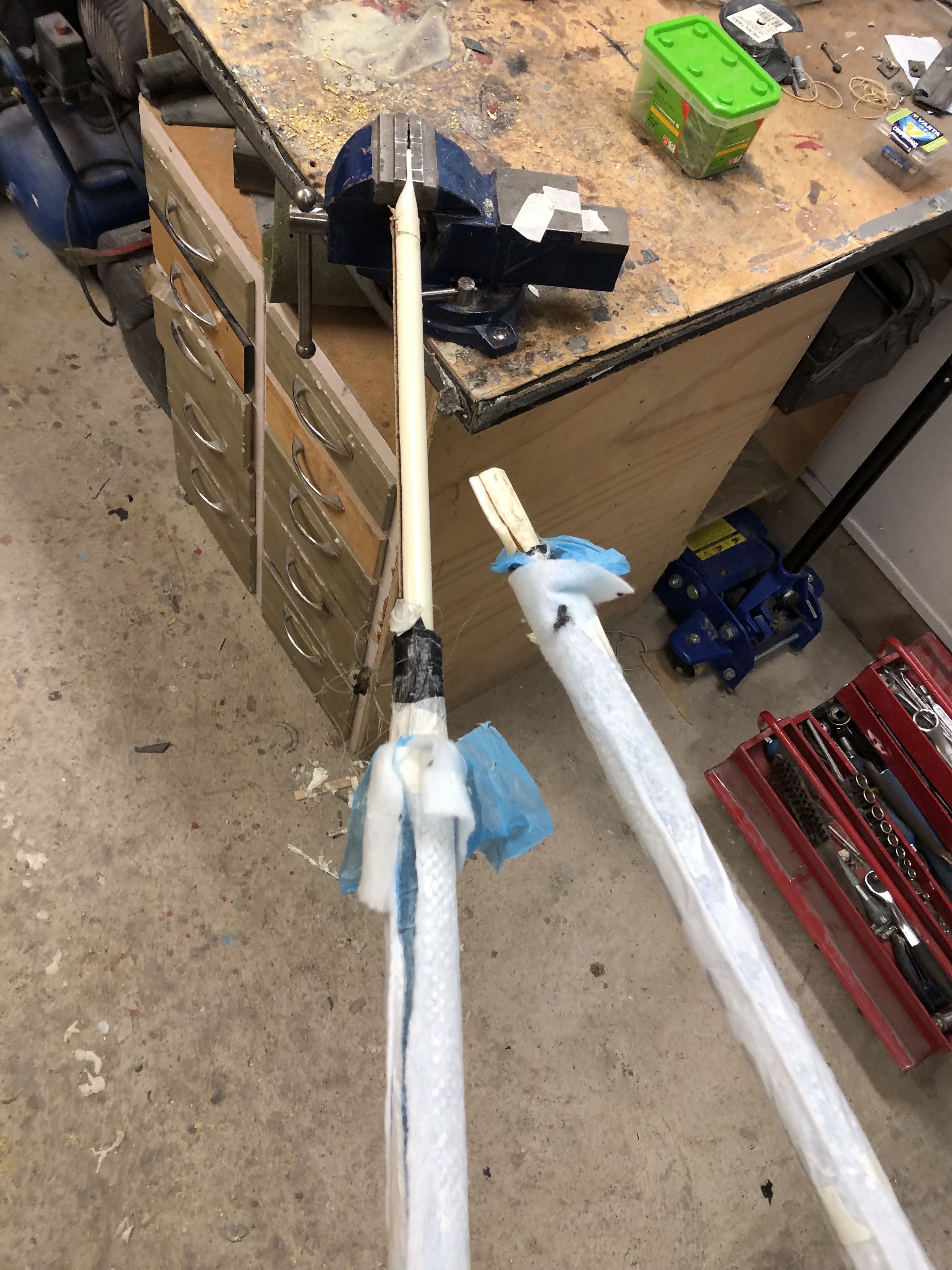

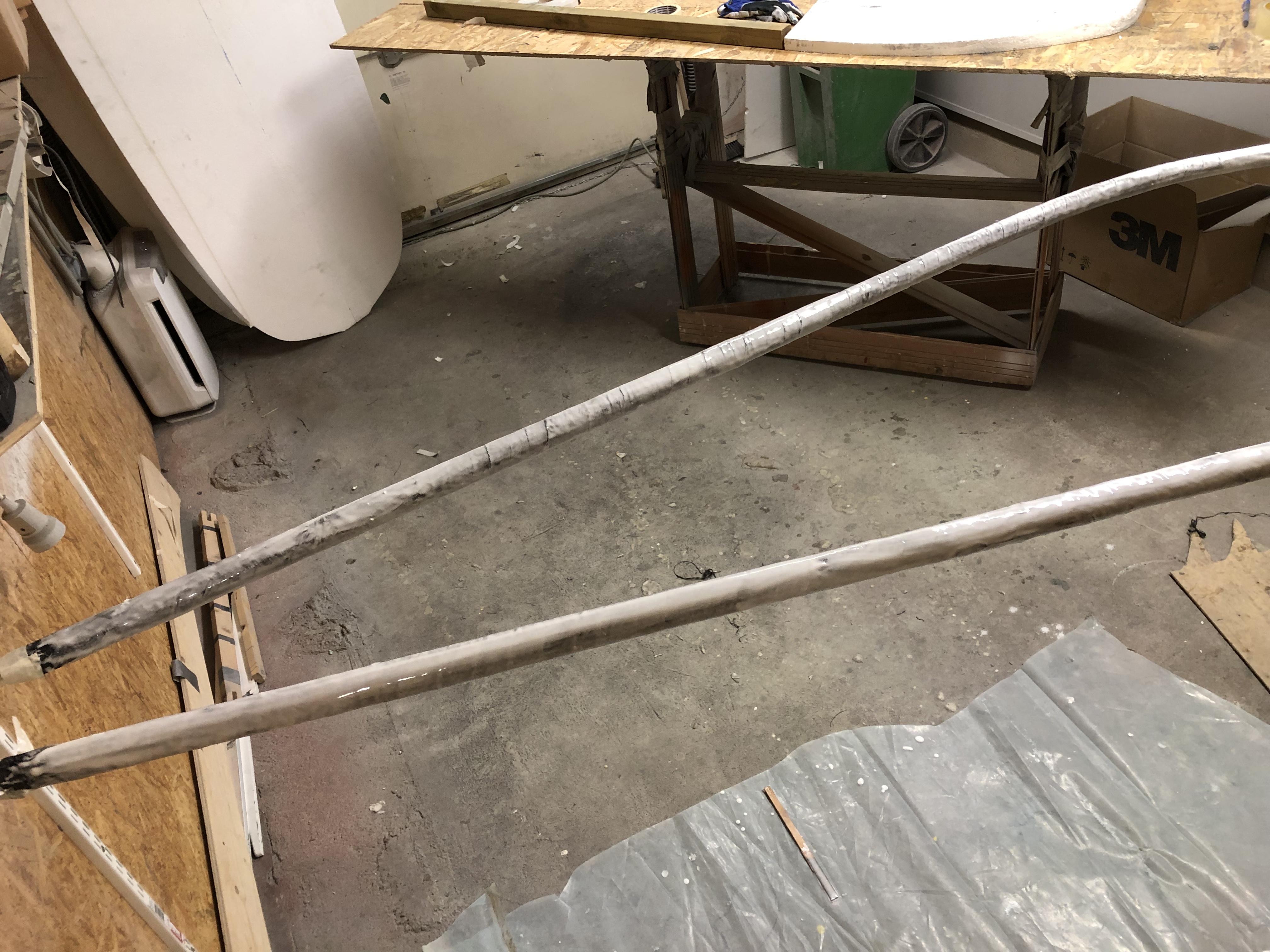

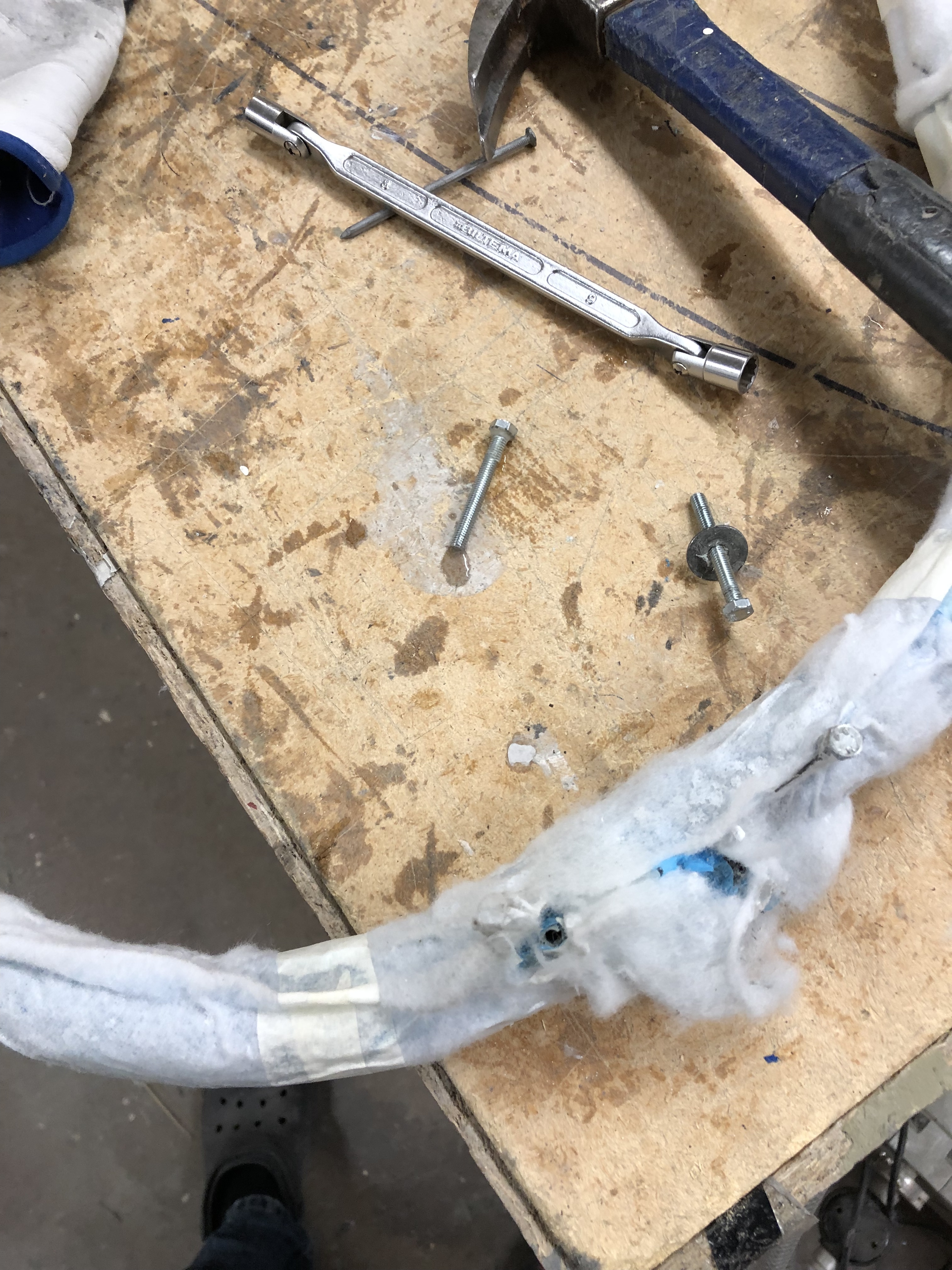

    Dragit ”kärnorna” (rör och slang) på bommen. Först dragit ur pvc rören, sedan tömt ur sanden i fronten därefter lossat skarven i fronten. Är ju lite nervöst om slangen ska släppa men inga problem. Ordentligt med släppmedel samt att slangen krymper något när man drar i den fixa biffen. Nu är det bara att lägga ett sliplager för att jämna till lite ojämnheter.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    3 användare tackade författaren för det här inlägget.
    #1514864
     Bjorn Daniels
    Deltagare

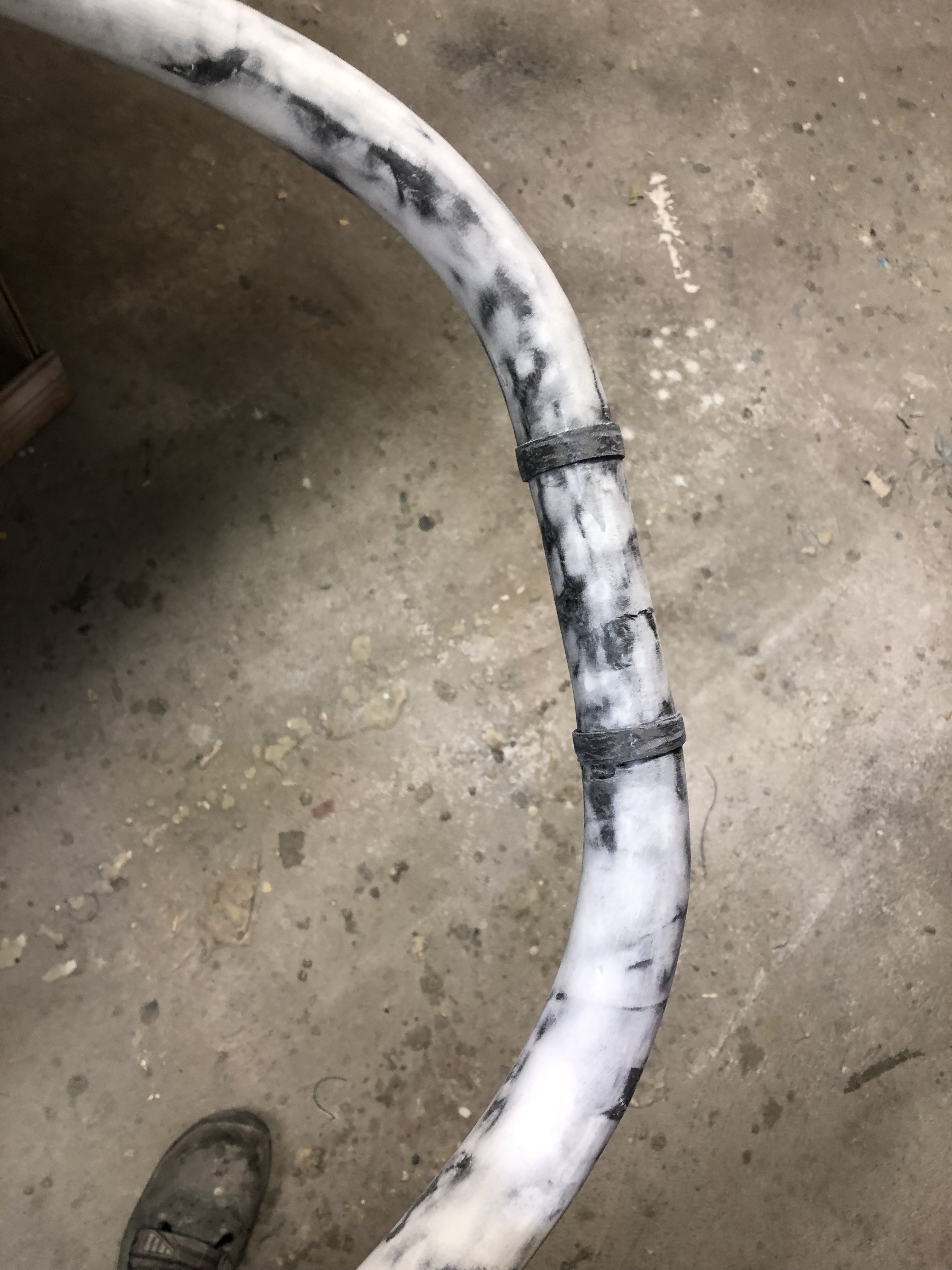

    Lagt på ett lager epoxi och microballonger för att ta upp ojämnheter och sedan slipat jämnt.

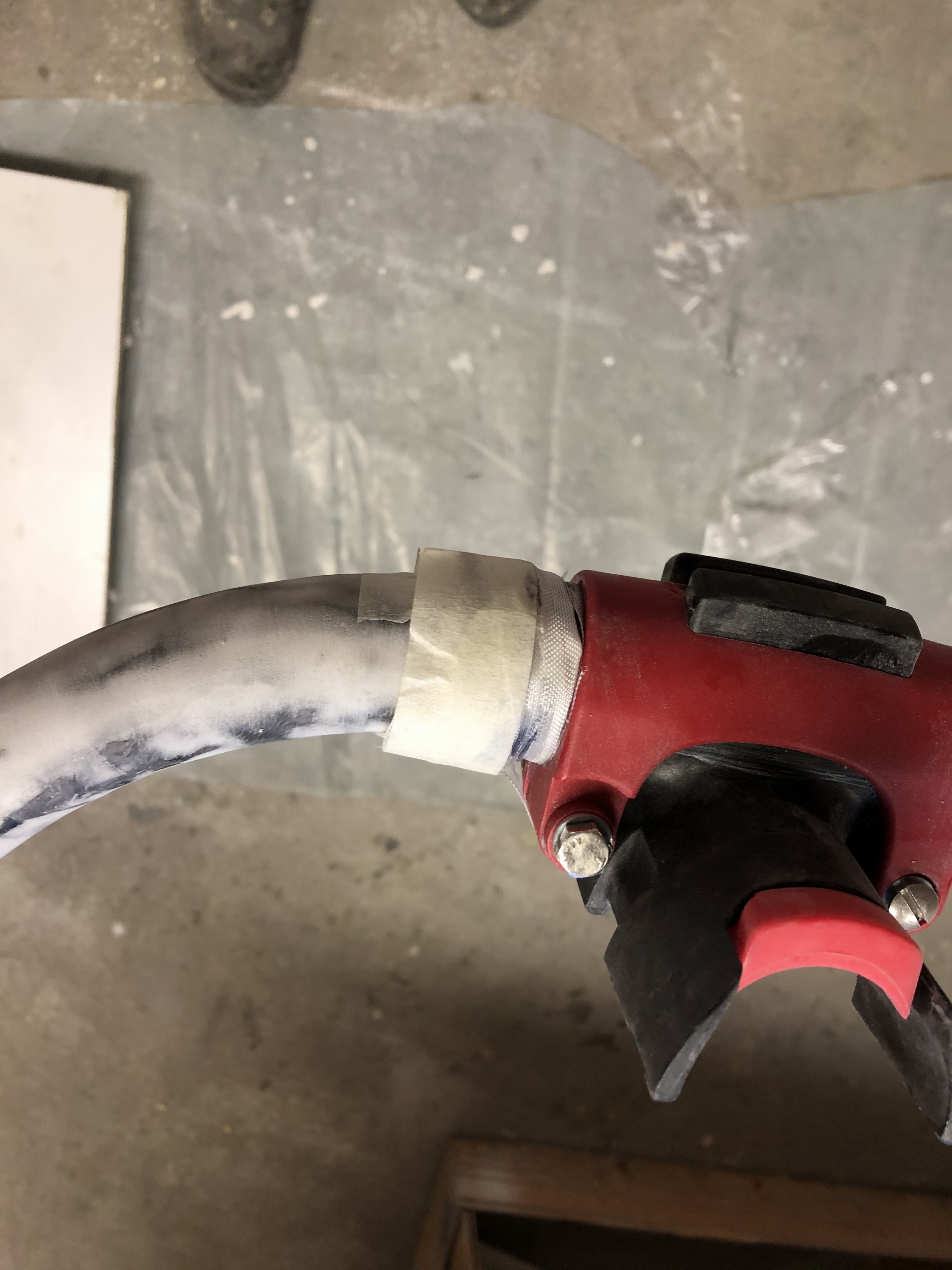

    Provmonterat bomhuvudet och ska bygga upp stöd på sidorna så det inte kan åka i sidled.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    1 användare tackade författaren för det här inlägget.
    #1514874
     hakuna
    Deltagare

    Stödet i sidled, hur bygger du upp det? Huvudet ska ju fortfarande kunna rotera “upp/ned”.

    #1514875
     Bjorn Daniels
    Deltagare

    Kommer göra 2 ”ringar” vid sidan av beslaget. Ett på var sida, då hindras det att åka i sidled men kan fortfarande rotera.

    Stödet i sidled, hur bygger du upp det? Huvudet ska ju fortfarande kunna rotera “upp/ned”.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    #1514876
     Bjorn Daniels
    Deltagare

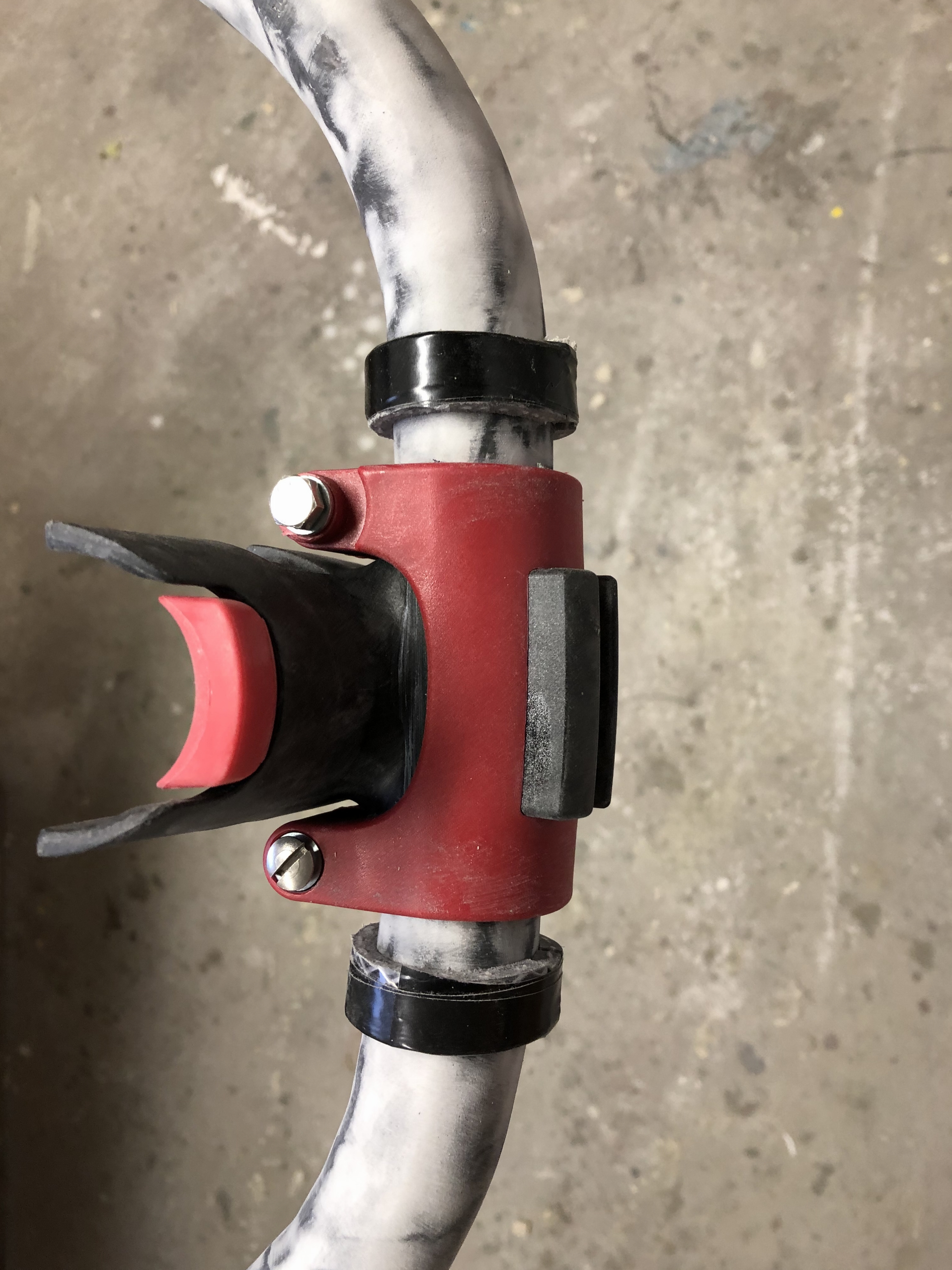

    Satt en bit slang på var sida om bomhuvudet med 10 mm mellanrum för att få en “form” för stöden i sidled. Innan bomhuvudet monterades har jag lagt ett lager vax på bomhuvudet för att epoxin inte ska fästa. Sedan virat förimpregnerad enkelriktad kol i spalten runt bommen och sedan komprimerat det lite genom att spänna peelply runt. När det härdat togs bomhuvudet bort och sedan putsades kanten lite så det blev ett litet spel mellan stöden och bomhuvud så det kan rotera. Hade gärna haft ett lager glas i mellan som slitlager men vi provar så här, nöts det mycket får jag komplettera senare.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    2 användare tackade författaren för det här inlägget.
    #1514943
     Bjorn Daniels
    Deltagare

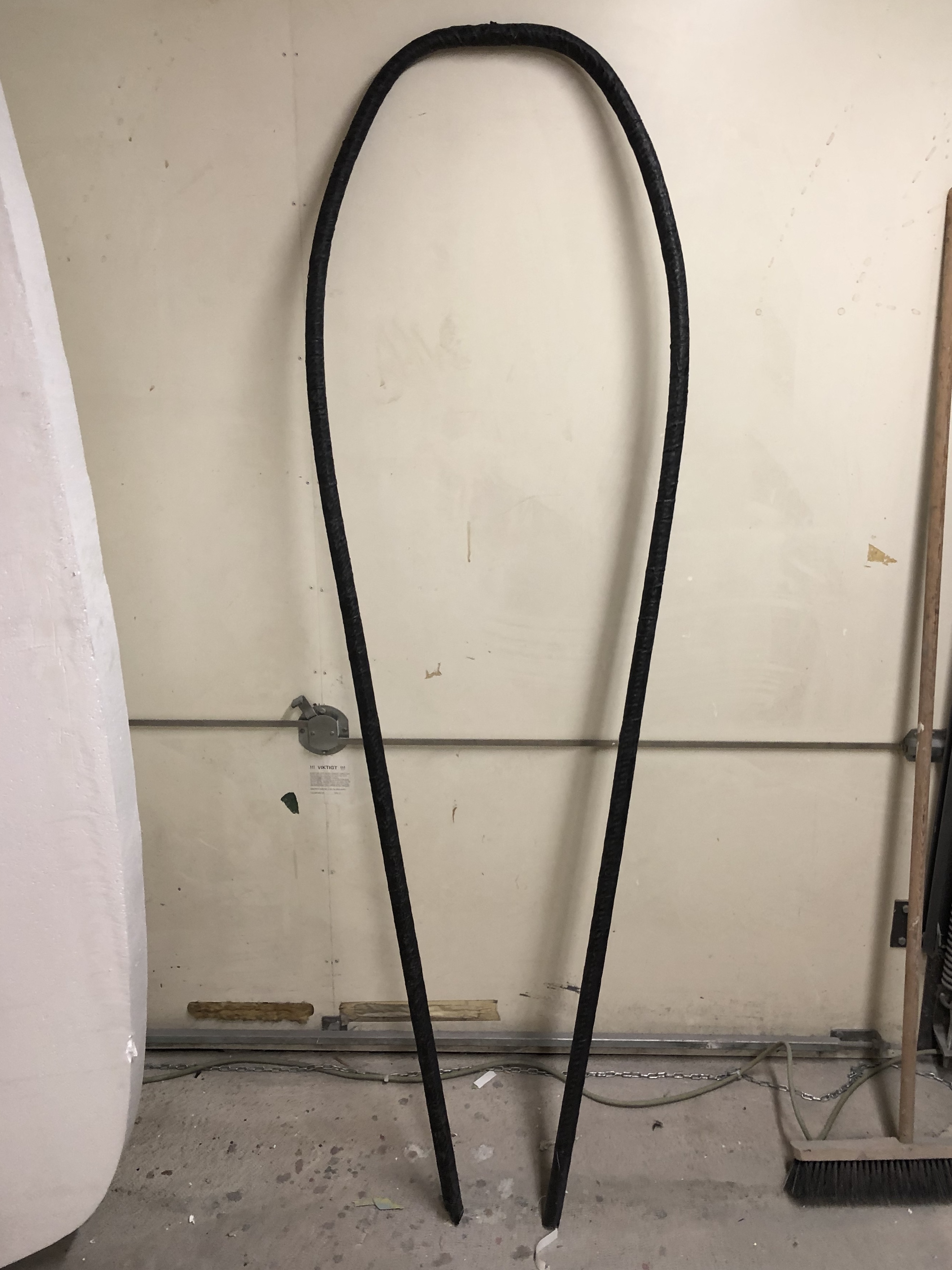

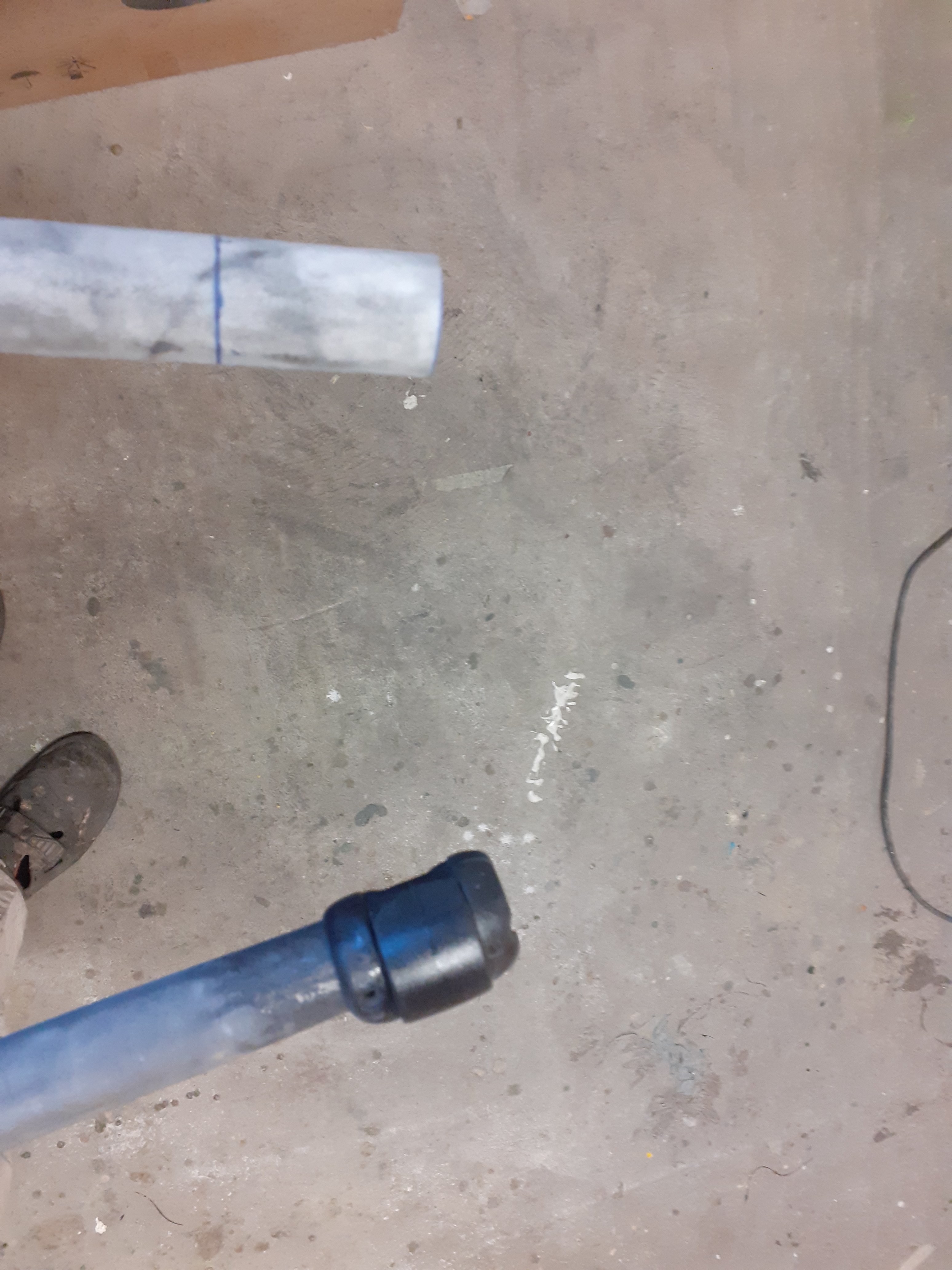

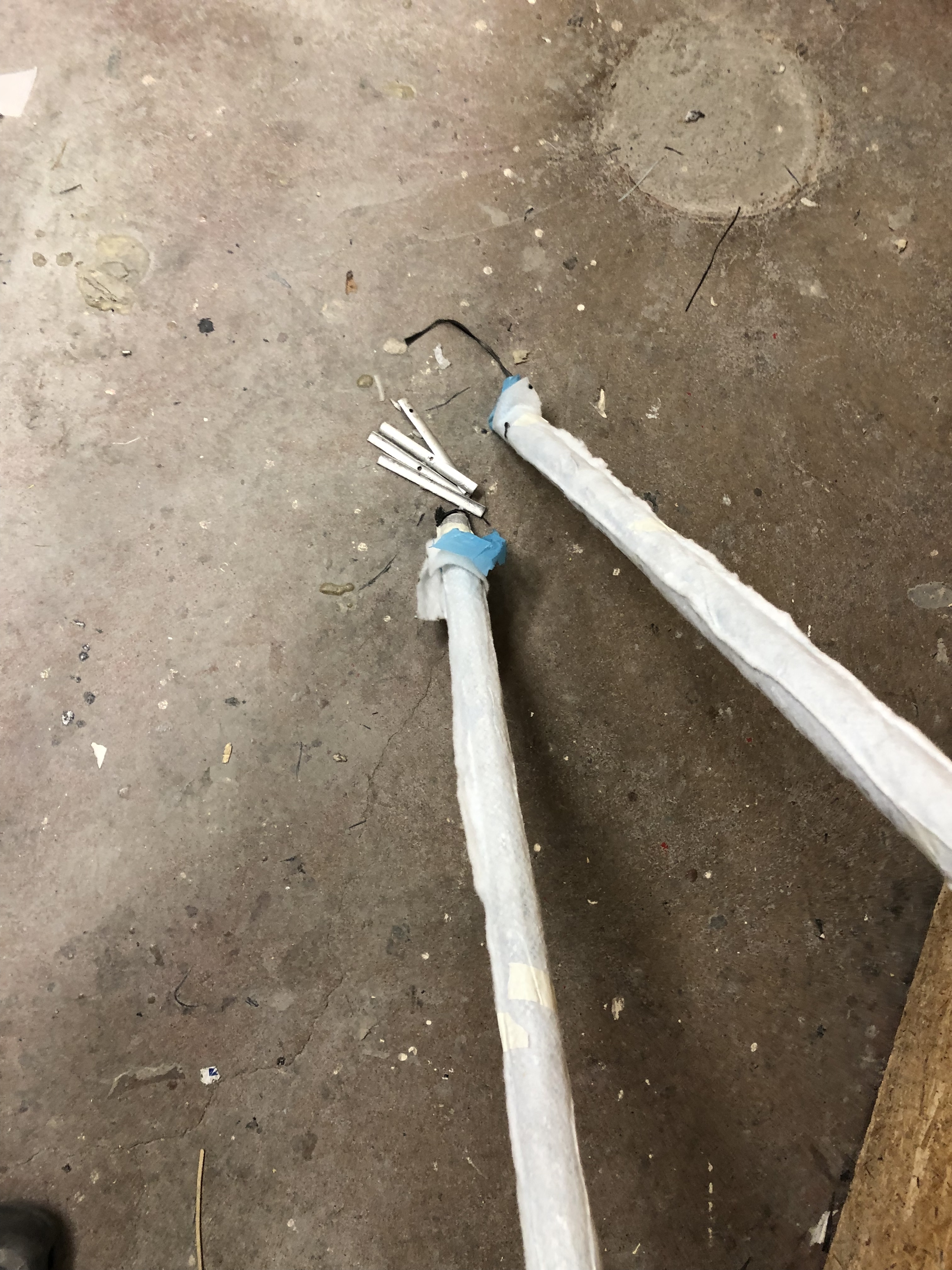

    Kapat bommen till rätt längd och justerat diametern längst ut så pushpinbeslagen går på . Godstjockleken ligger på drygt 2mm längst ut, lite mer längre in på rören, (lagt mindre kol längst ut på bomrören) stämmer ganska bra med beräkningarna.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
