Bombyggning 2.0

This topic has 20 svar, 4 deltagare, and was last updated 2 weeks, 5 days sedan by  Bjorn Daniels.

  • Författare
  • #1514965
     Bjorn Daniels
    Deltagare

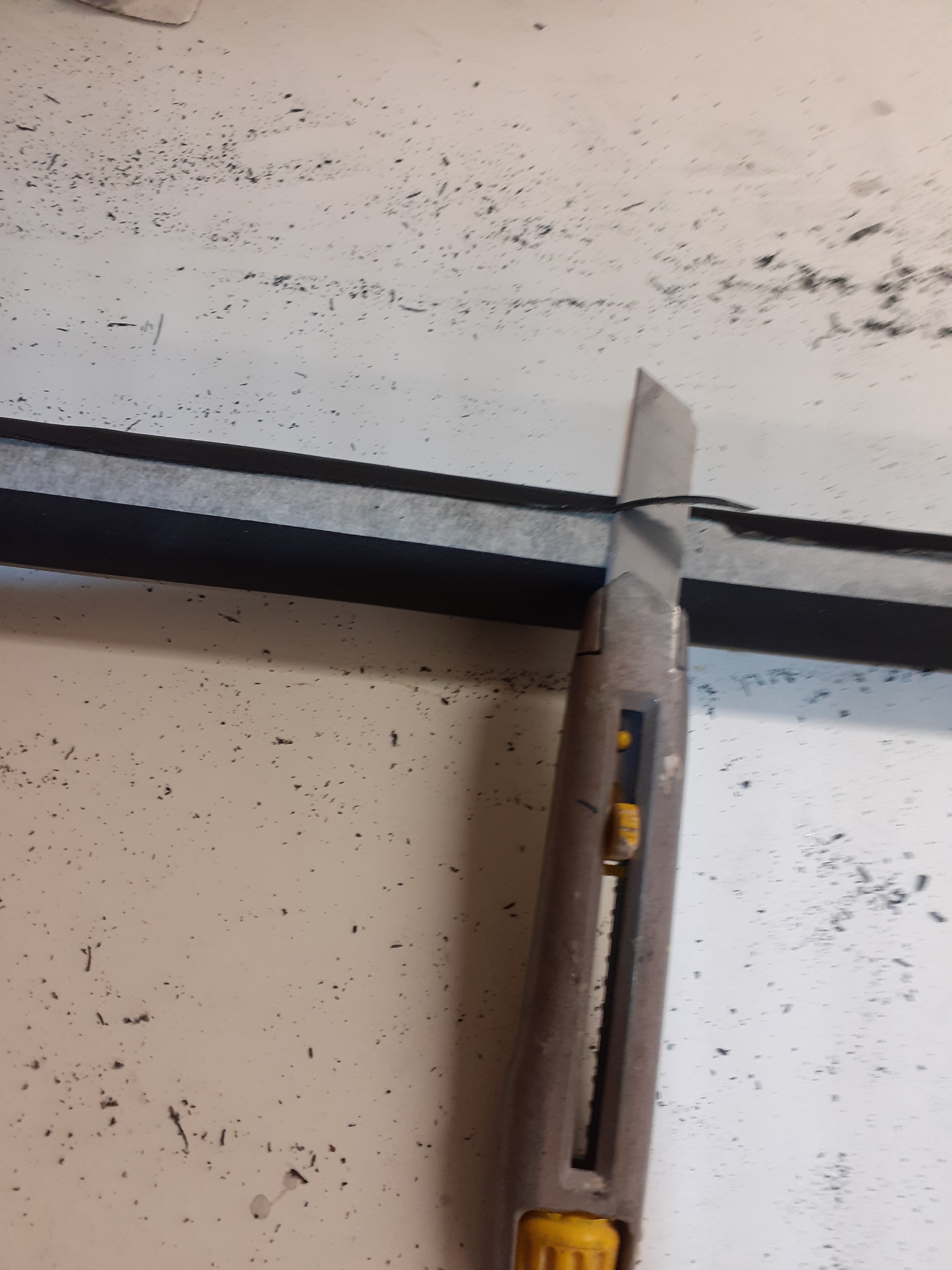

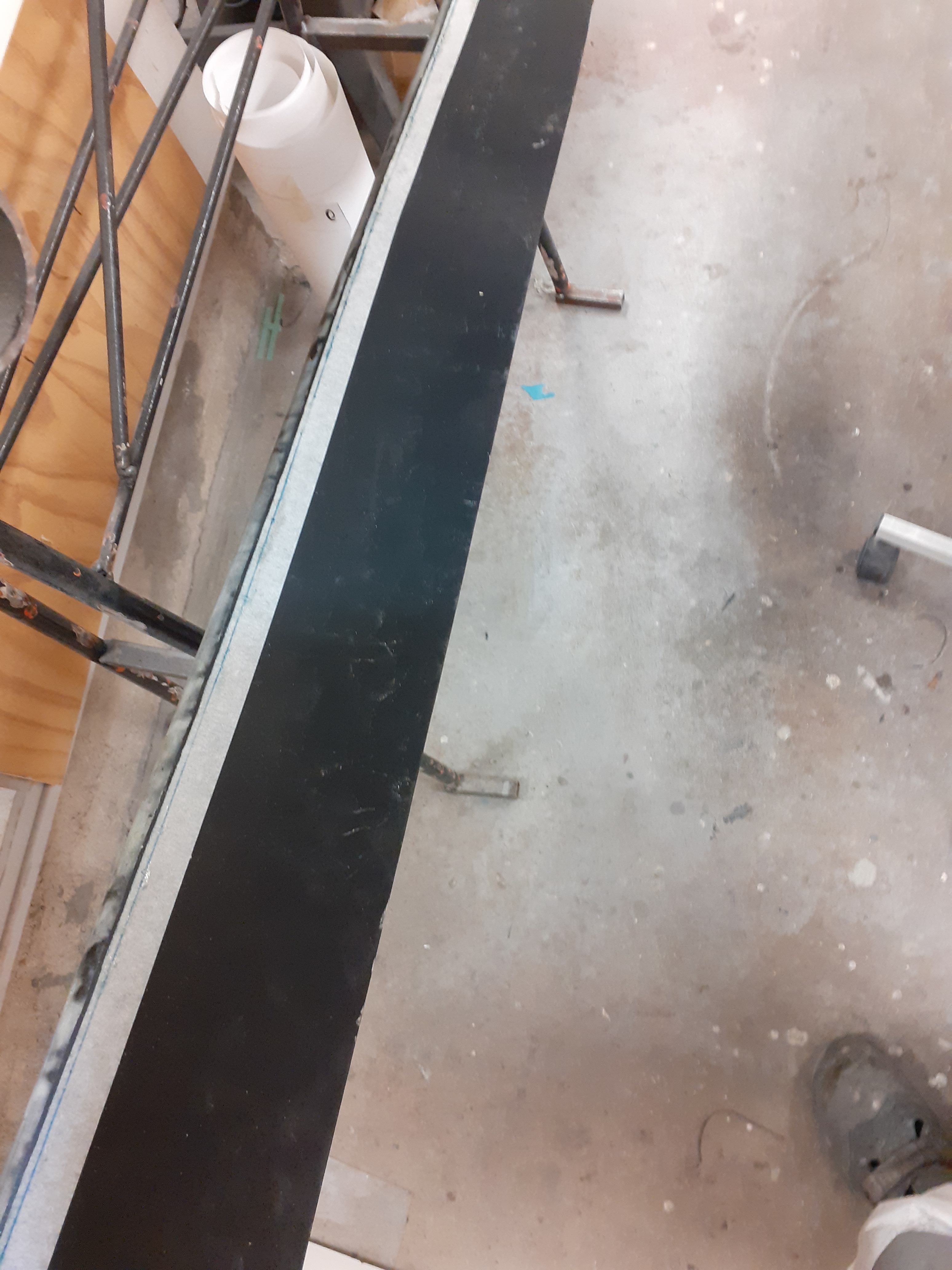

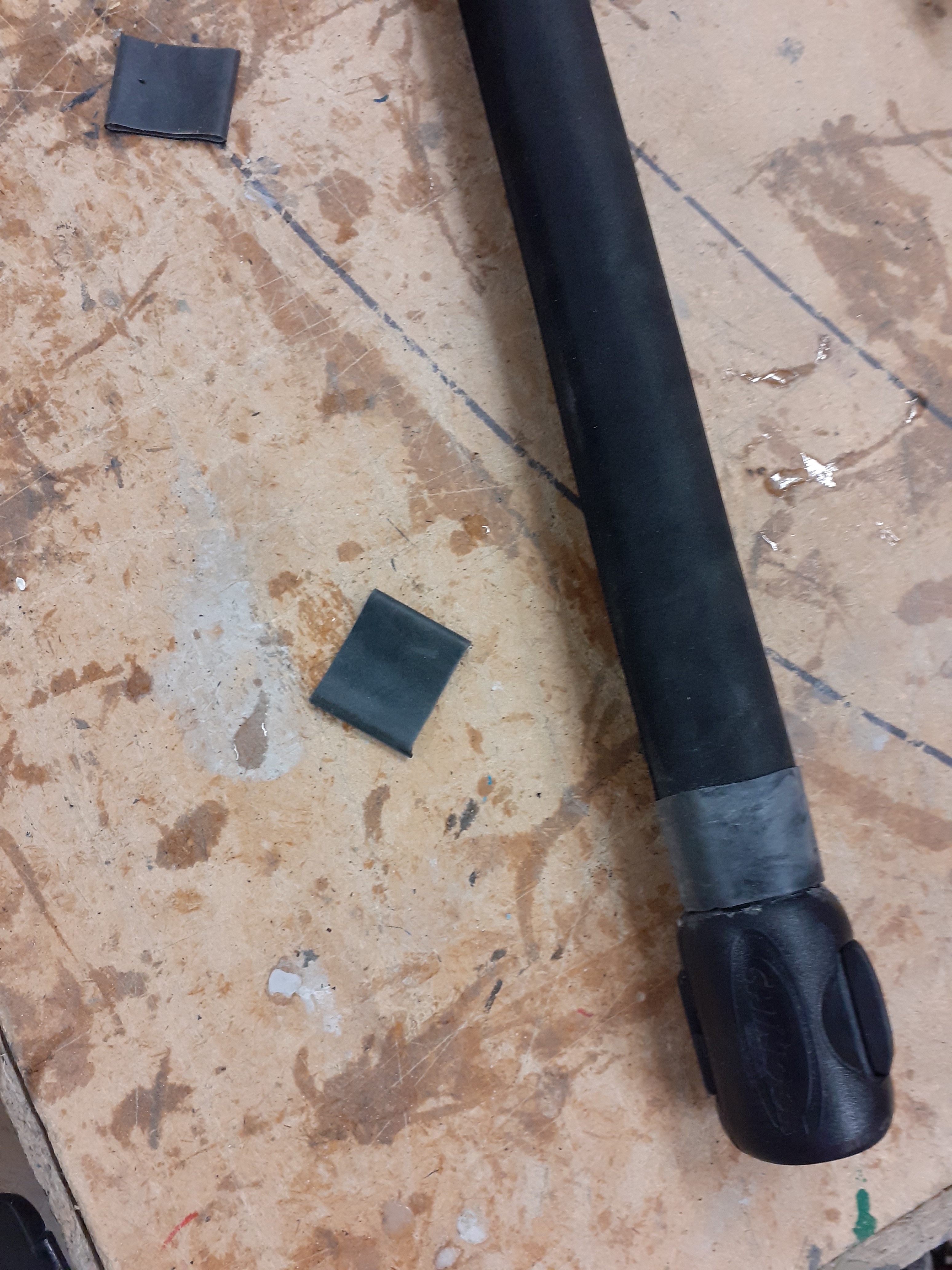

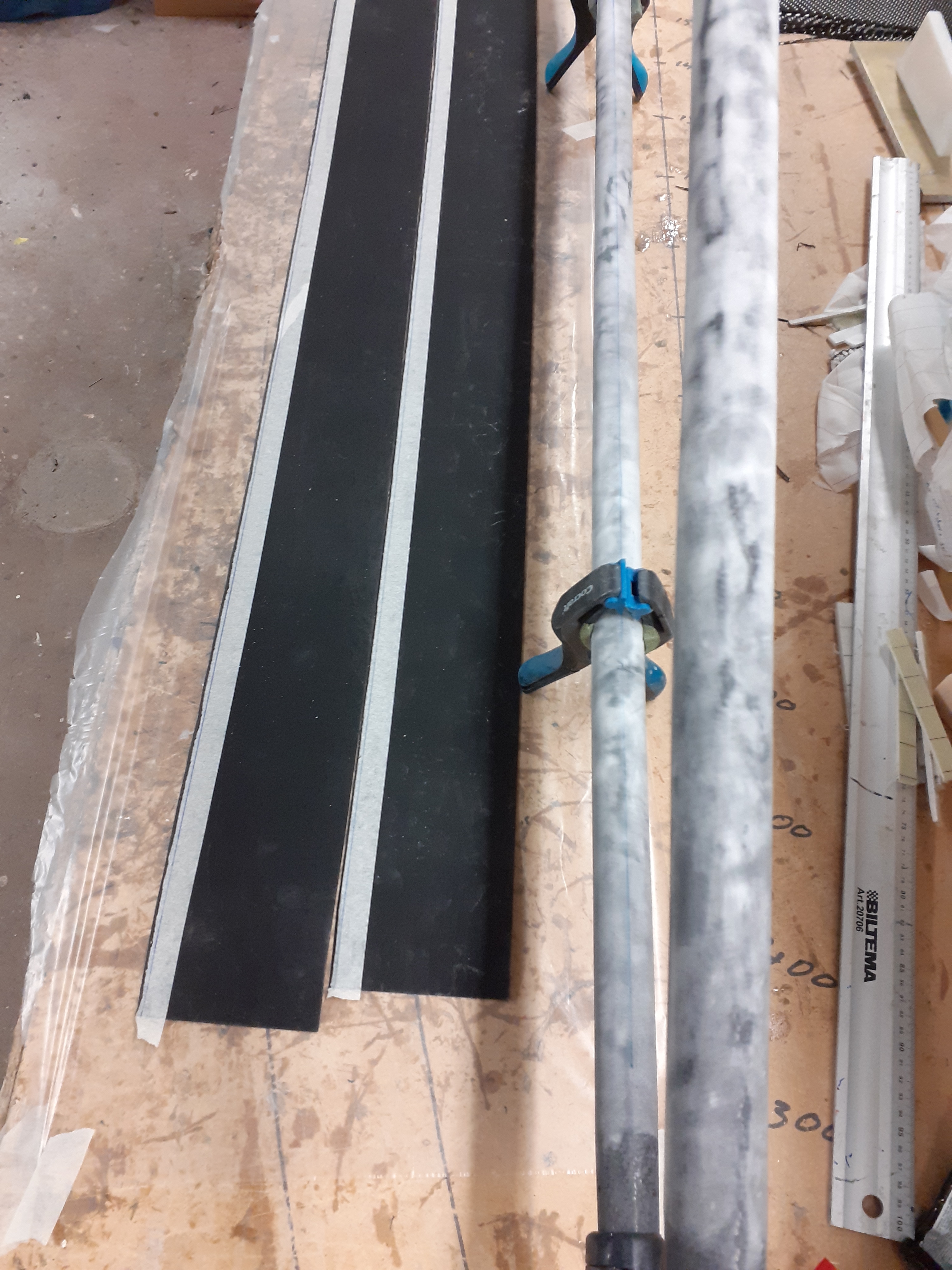

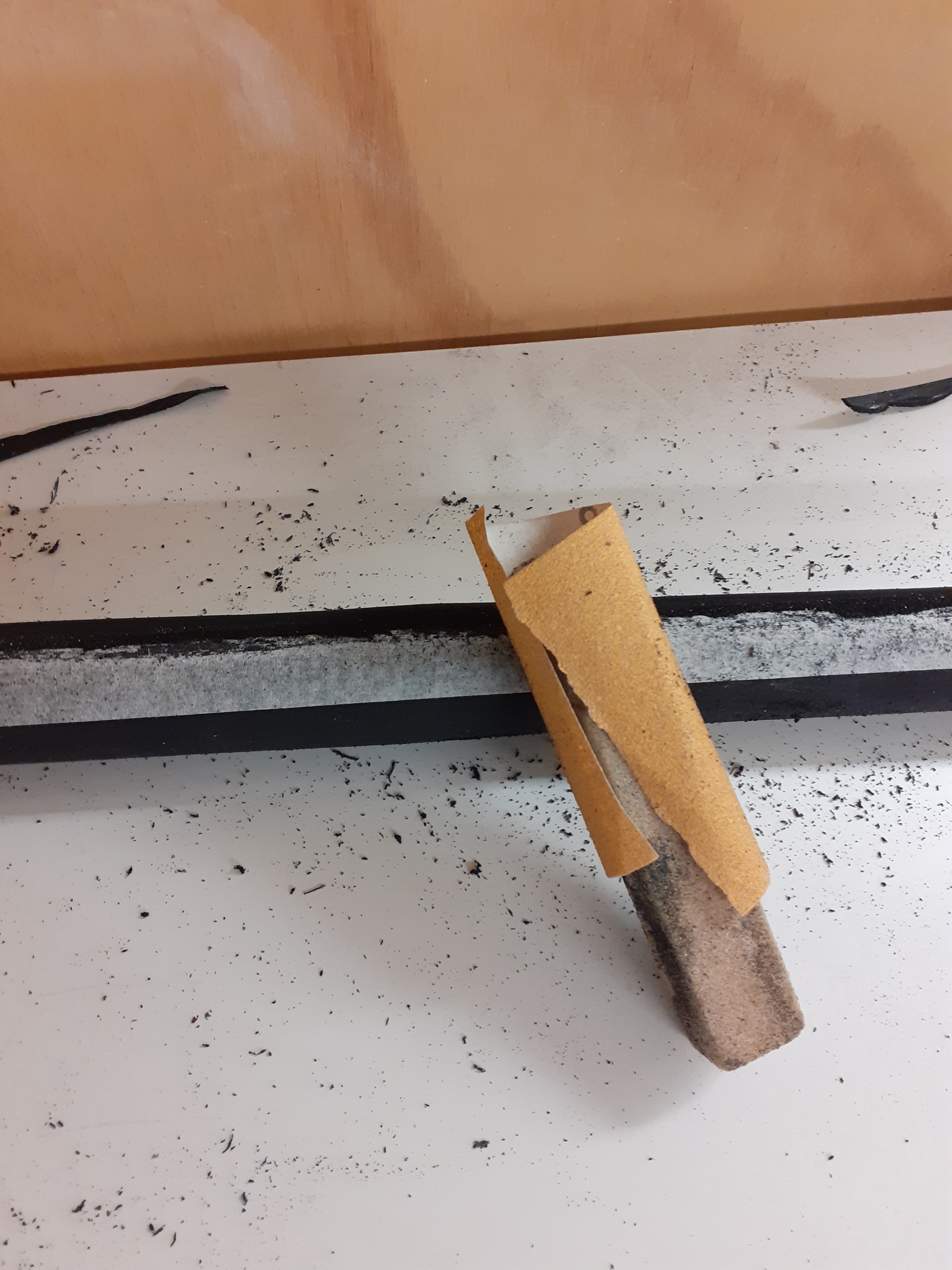

    Då var det sista gjort, limmat bomgrepp och monterat beslag. Bomgreppet har skurits i vinkel så det blir en fasad skarv. Markerat skarven på bommen för att enklare kunna placera greppet. Lagt på kontaktlim på grepp och bom sedan börjat montera greppet. viktigt att lägga skarven på insidan så man sträcker greppet vid böjen längs fram. lägger man skarven på utsidan blir det lätt veck. Arbetat längs med hela bomen och hållt greppet sträckt så det inte blir blåsor. När hela greppet är på och ditpressat ordentligt har jag skurit bort det värsta överskottet, gäller vara försiktig så man inte skär för djupt. sedan slipat kanten jämn. Därefter monterat breda gummiband (skurna från en cykelslang) vid ändarna.

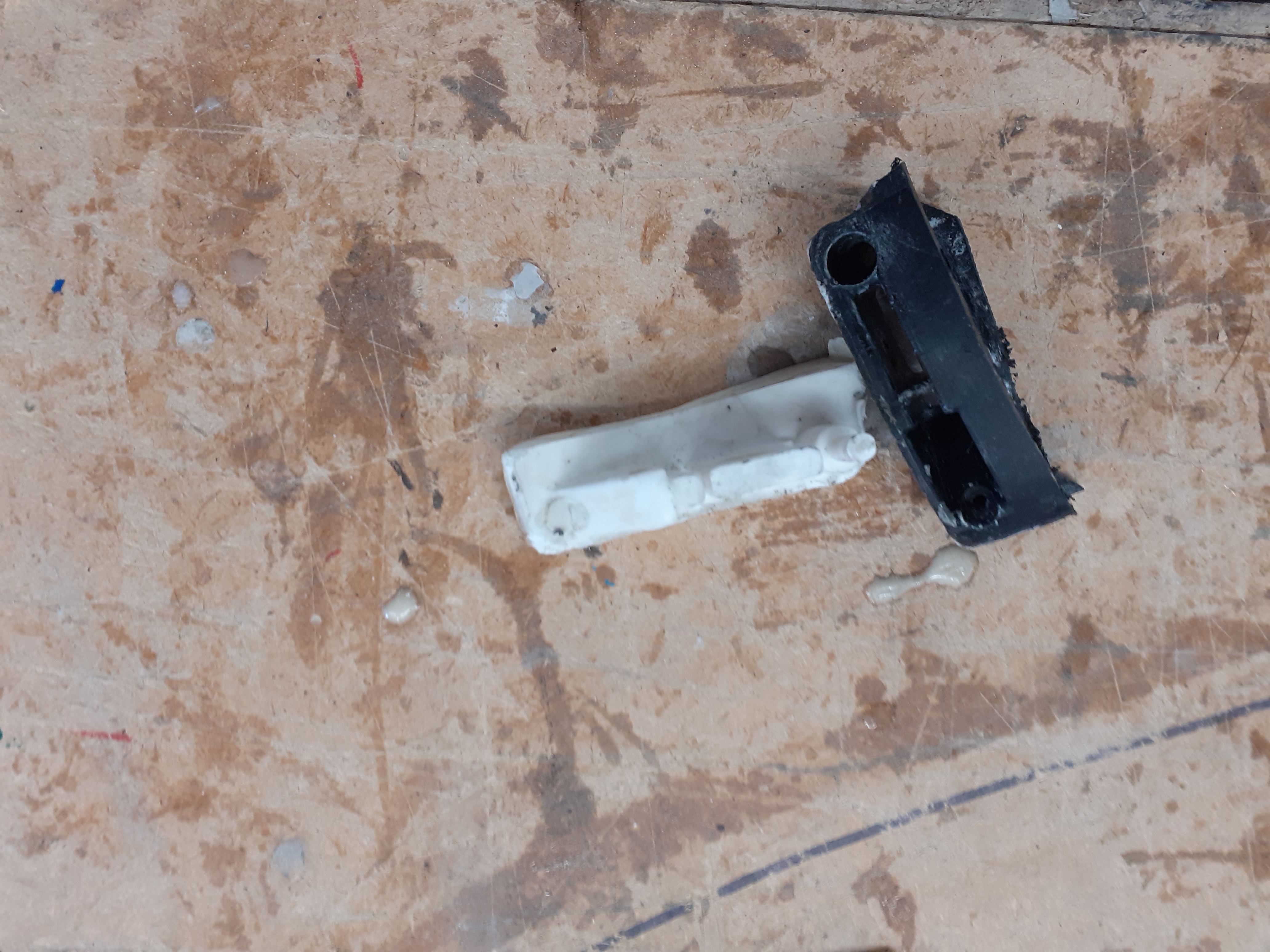

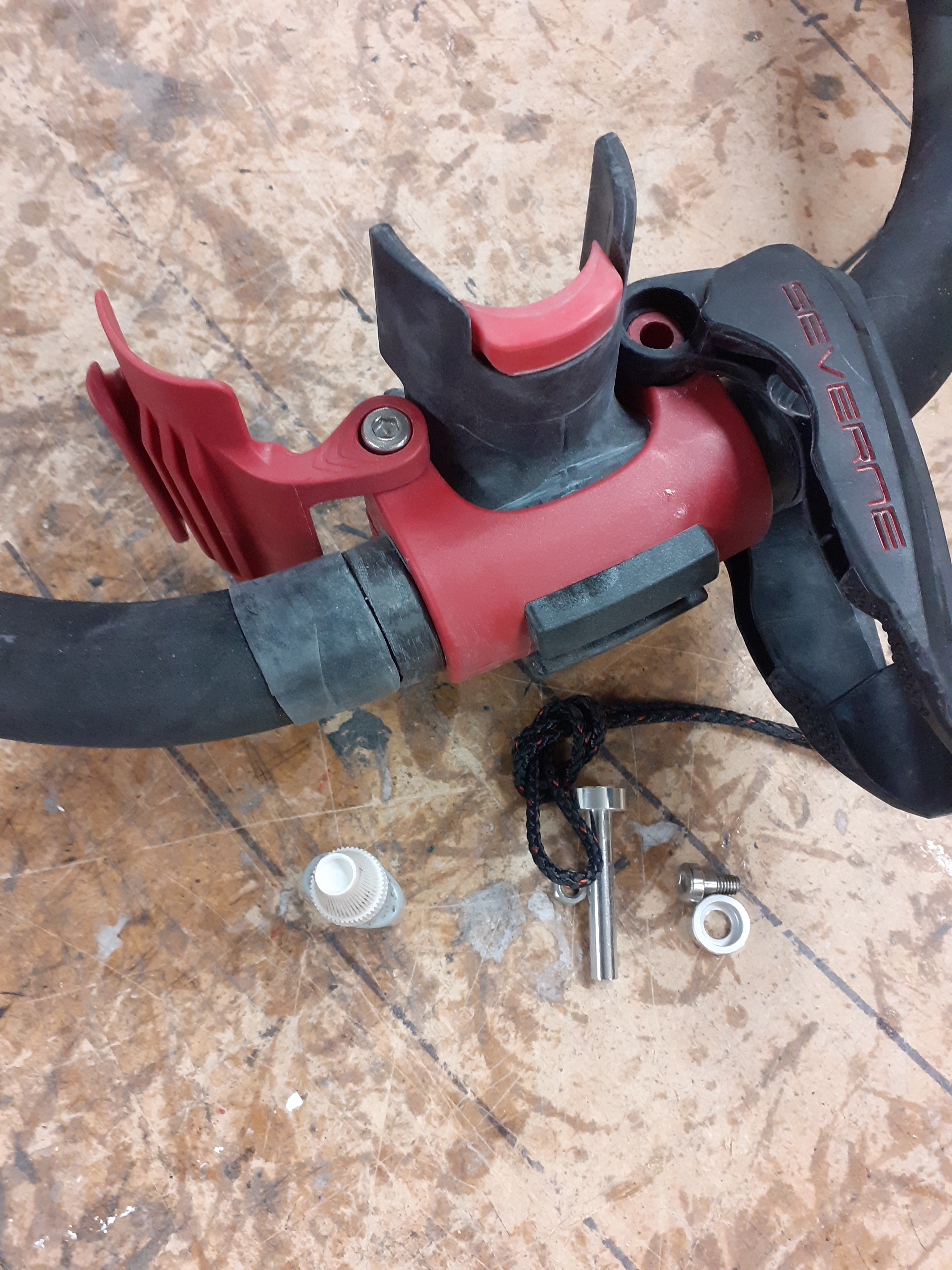

    Monterat på frontbeslaget och låst skruvarna med lite loctite.

    Bilderna kommer i lite oordning och i två poster

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1514968
     Bjorn Daniels
    Deltagare

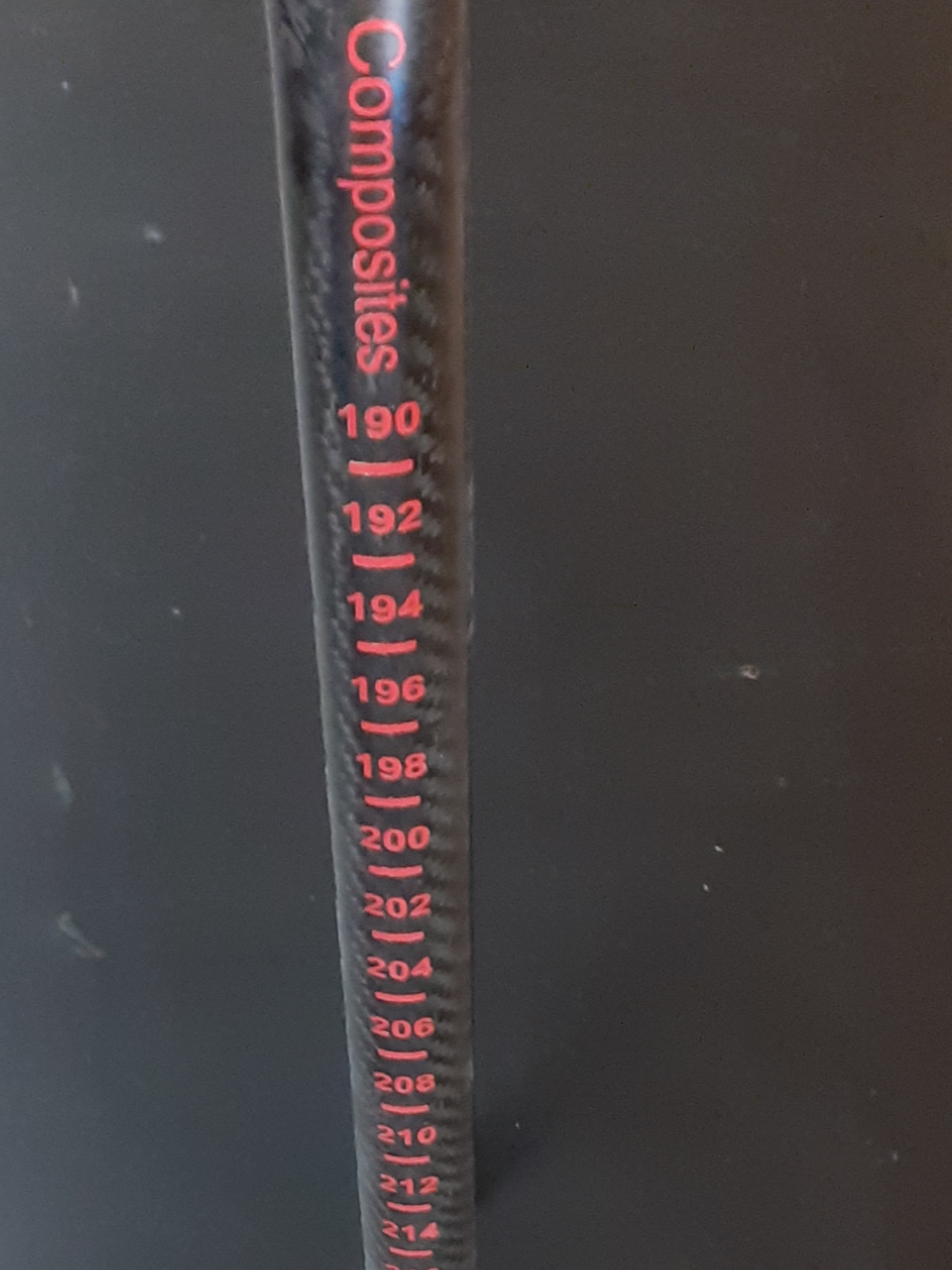

    Också sista bilderna.

    Återstår ju bakstycket som kommer senare i vår

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1515141
     Bjorn Daniels
    Deltagare

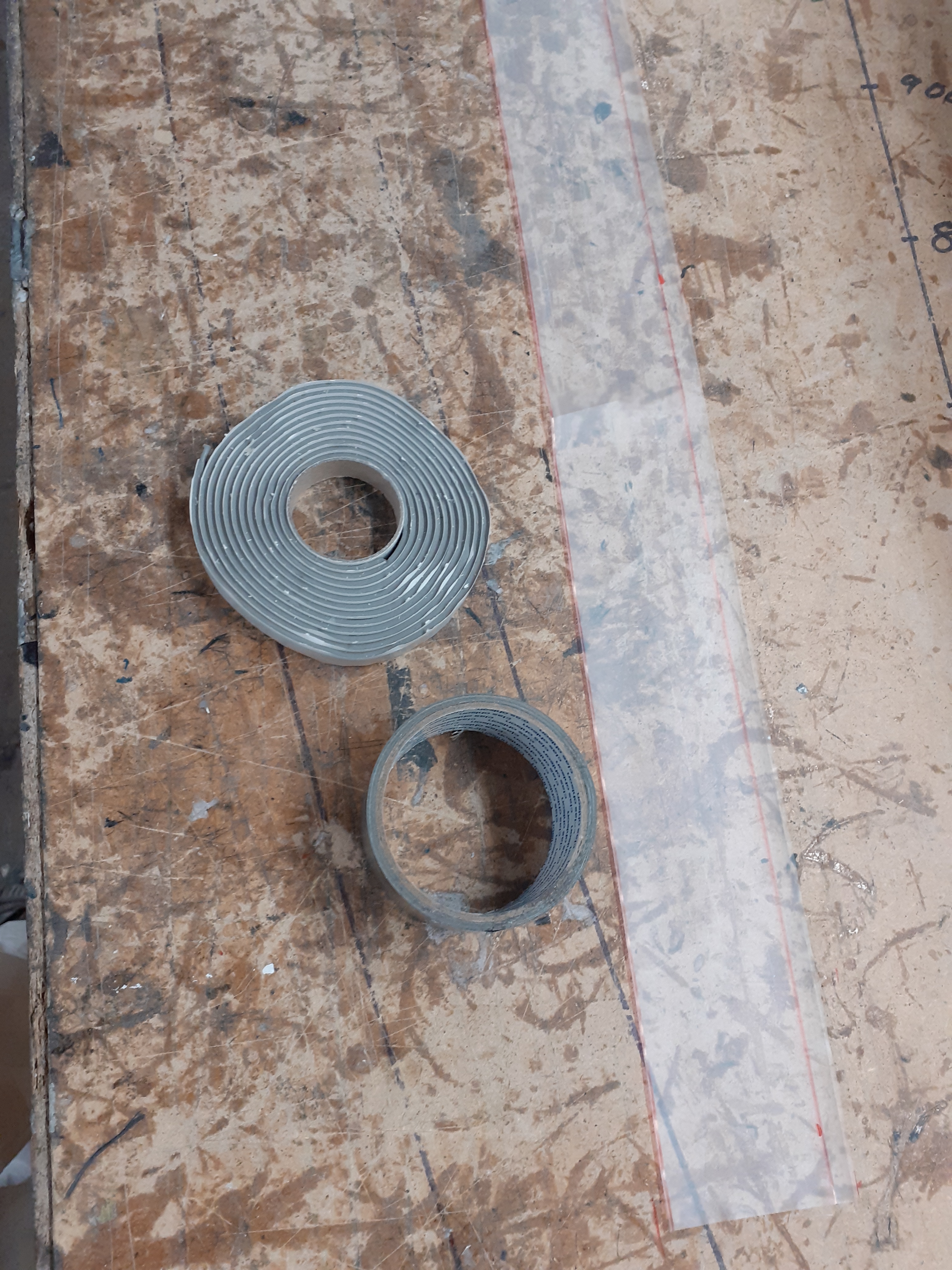

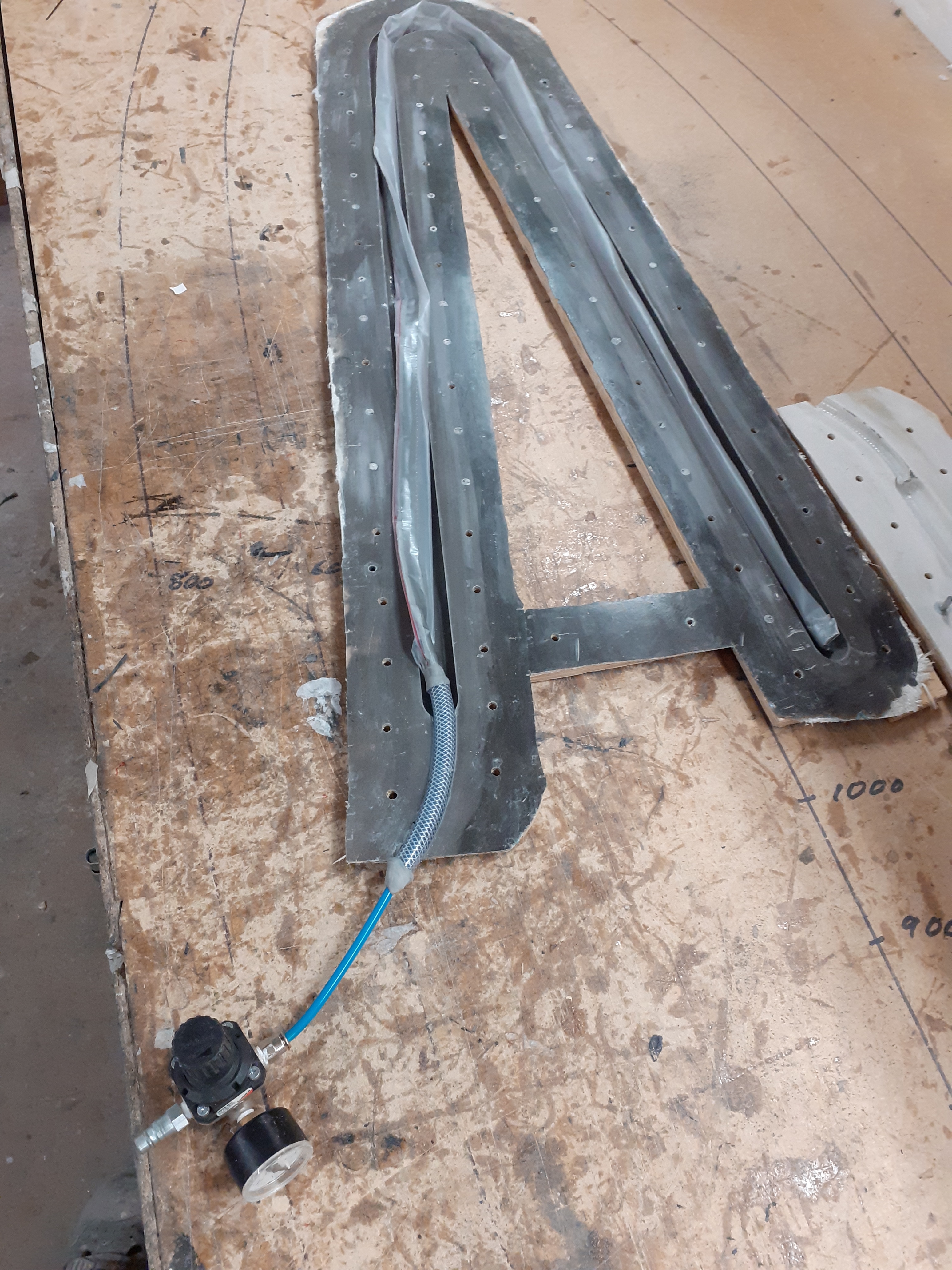

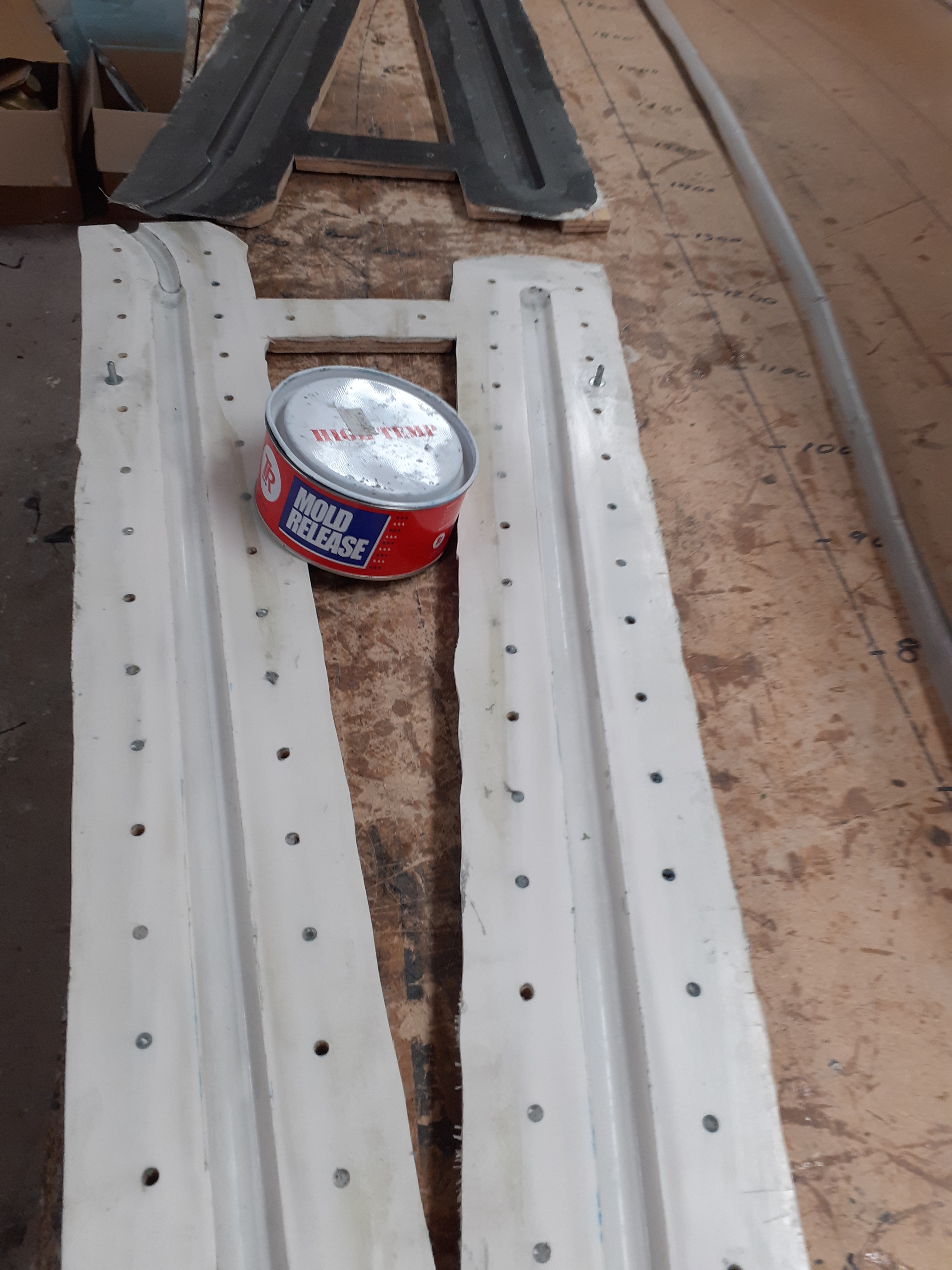

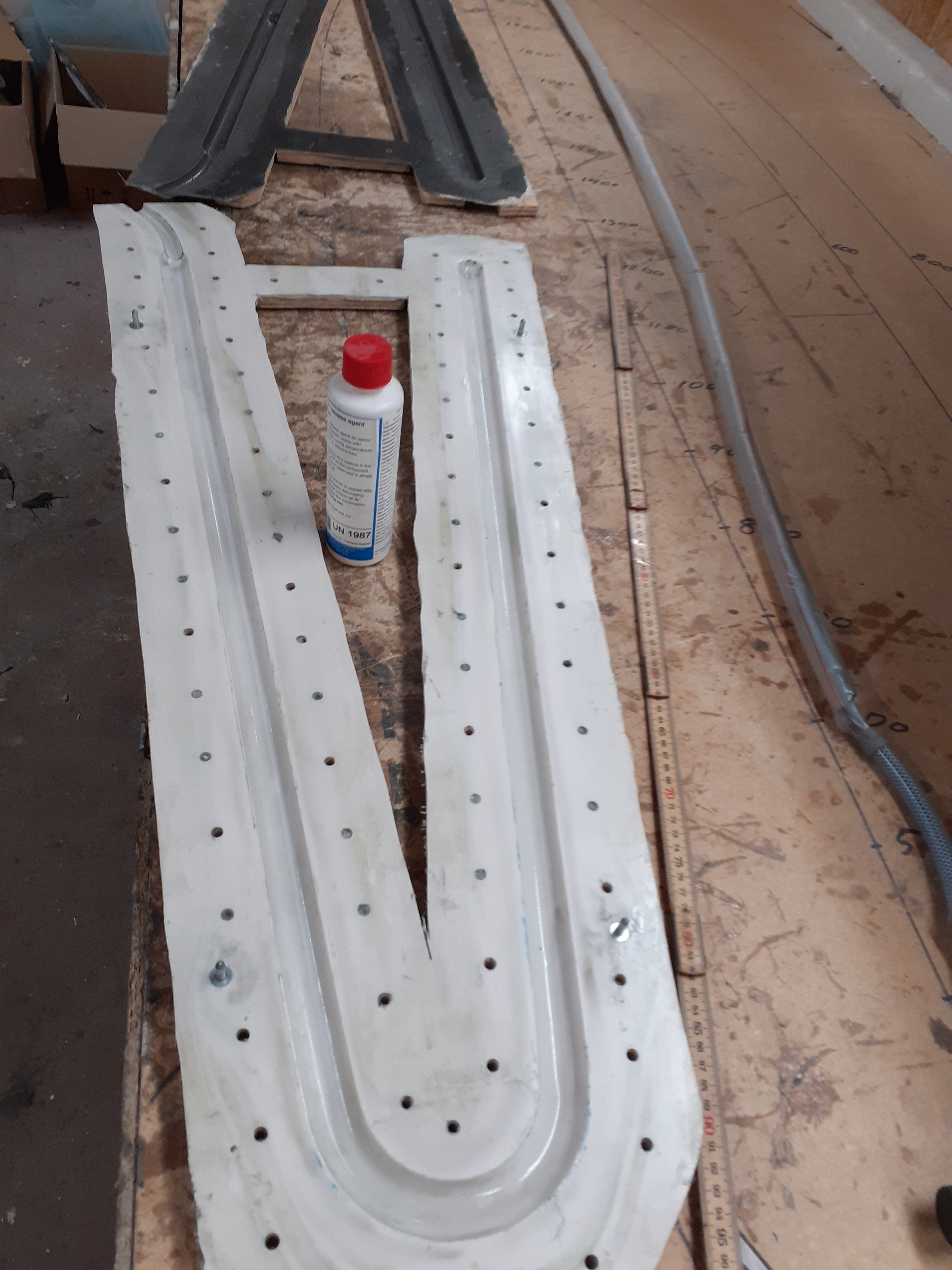

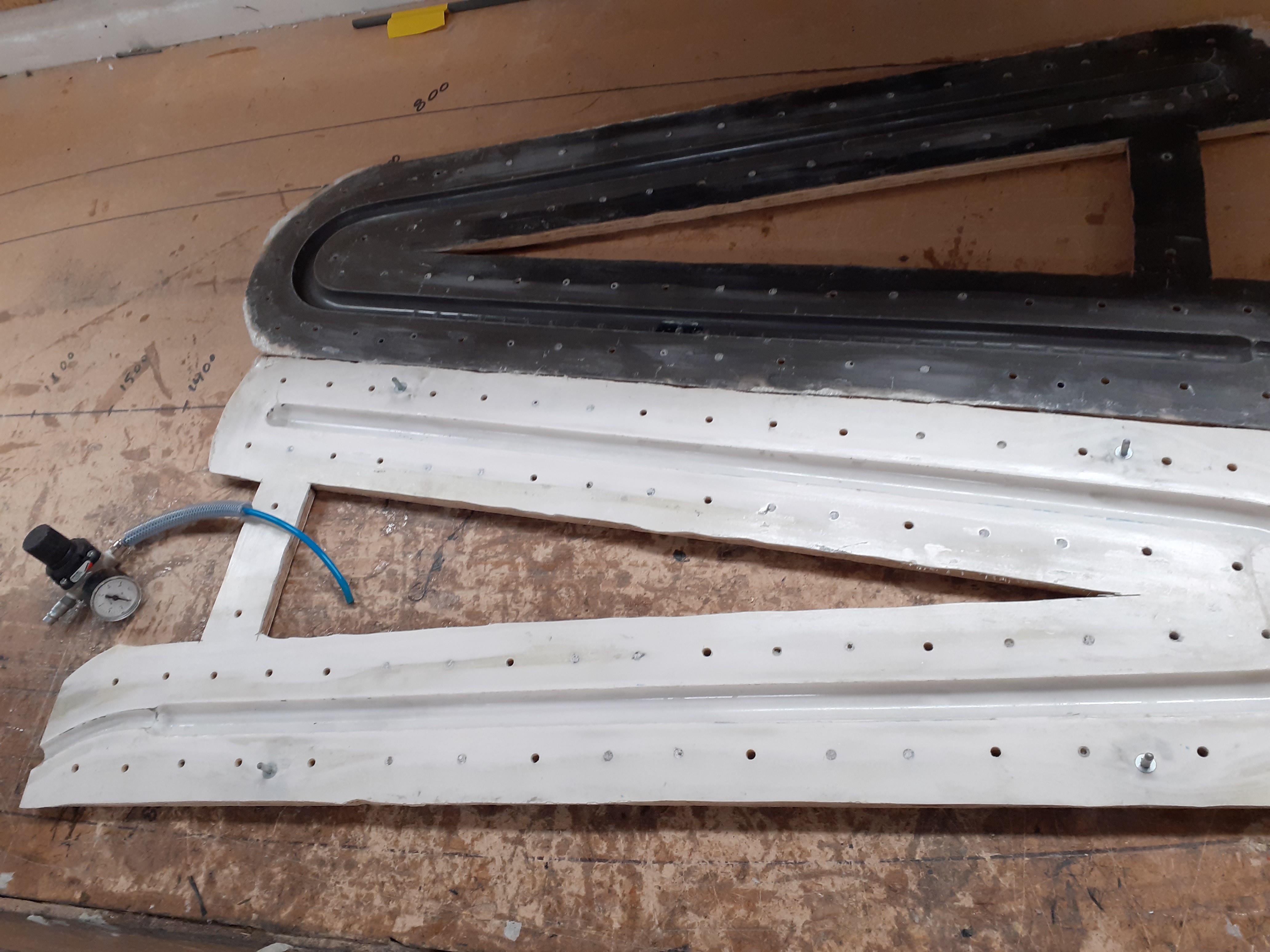

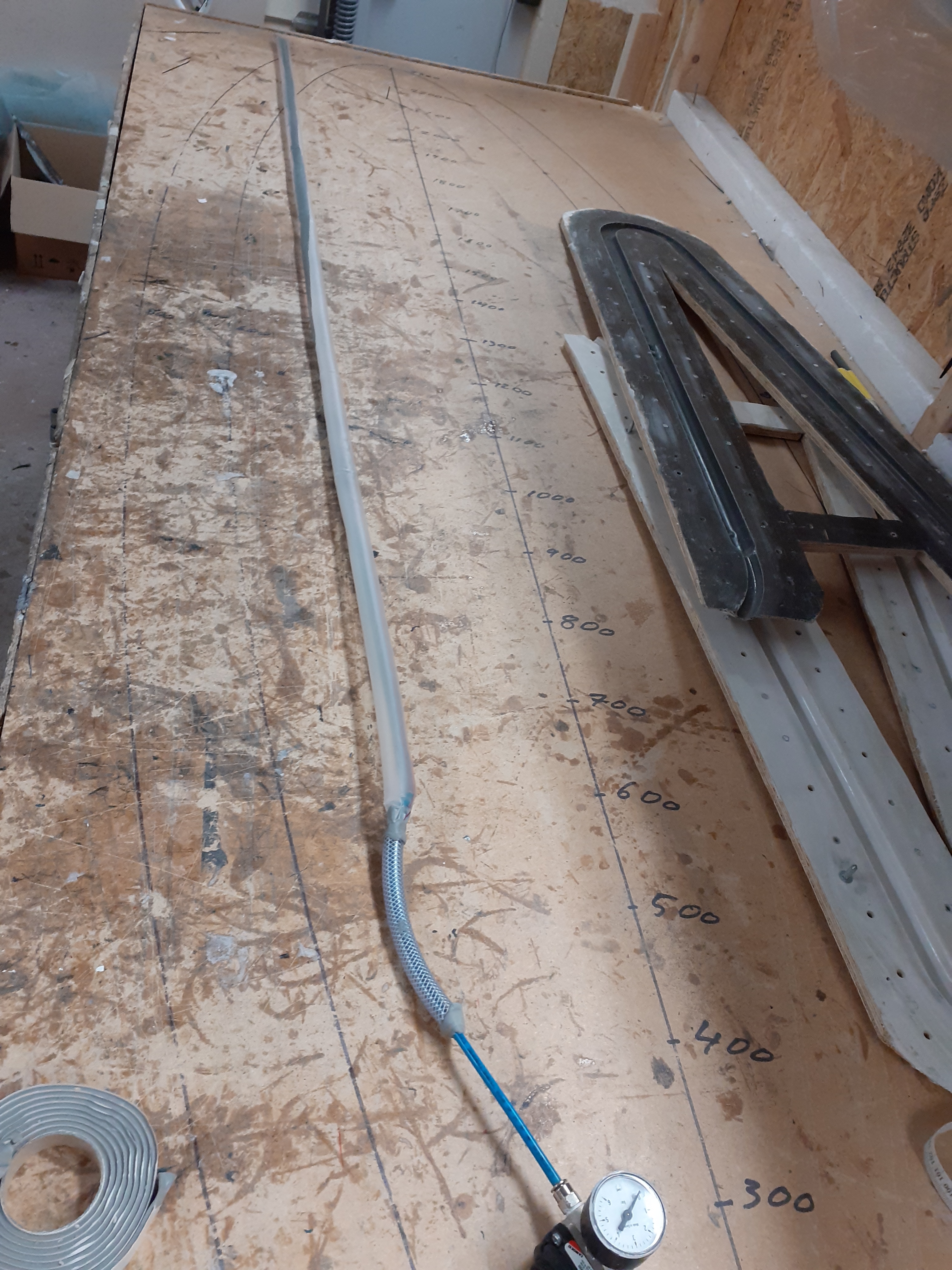

    Då var det dags att bygga bakstycket Blir ingen större förändring mot förra gången förutom att jag tänkte ändra lite på uthalet Dammade av formen och gjorde rent. Tog även fram tryckluftsregulatorn. Vaxat och lagt släppmedel i formen. Skurit till och klistrat ihop en bladder (en slang som ska ligga inuti formen och pressa kolfibern mot formen.) La på lite tryck på bladdern för att se om den är tät. Lämnar den över natten för att se om luften pyser ut.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    1 användare tackade författaren för det här inlägget.
    #1515158
     Bjorn Daniels
    Deltagare

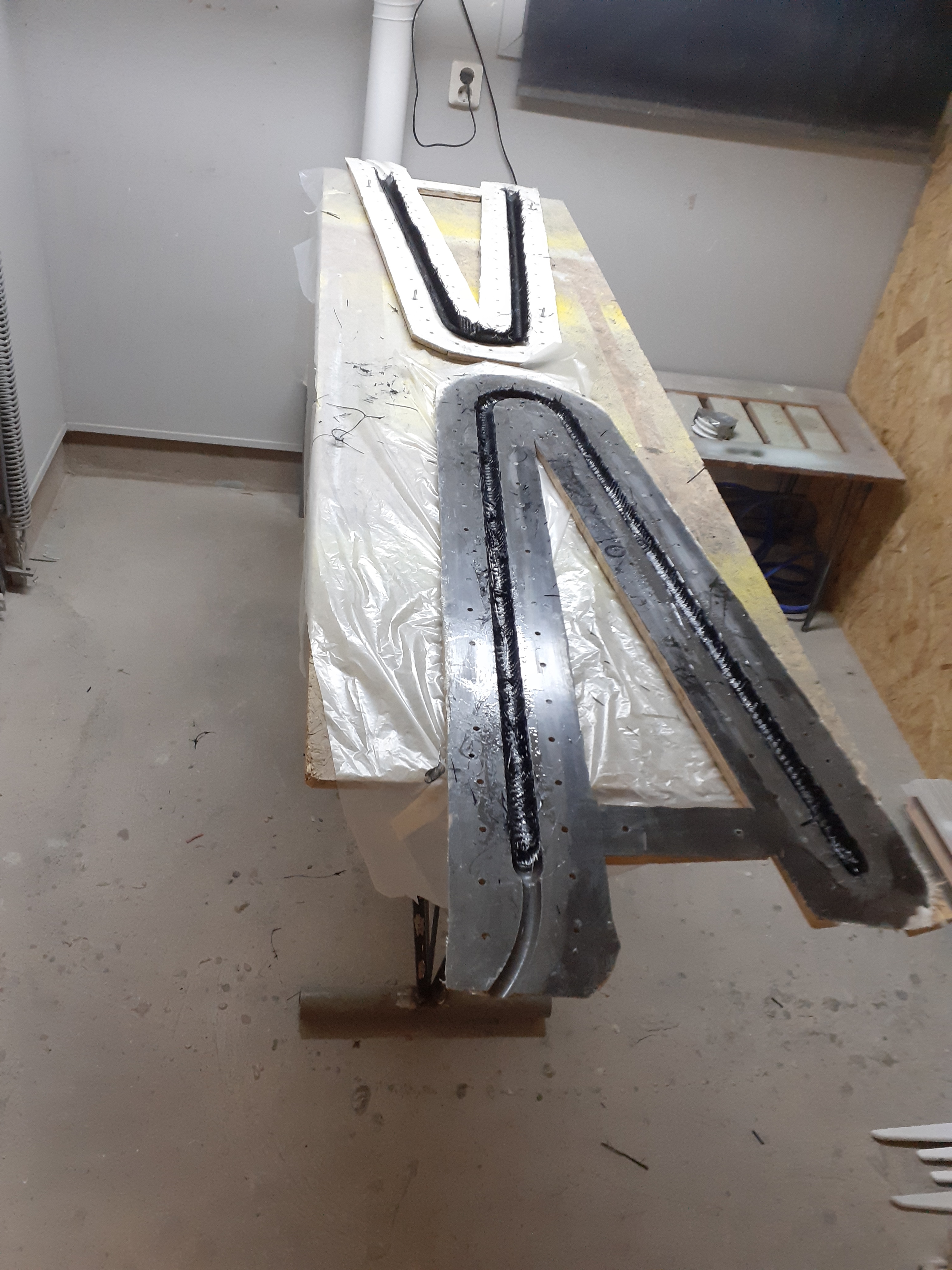

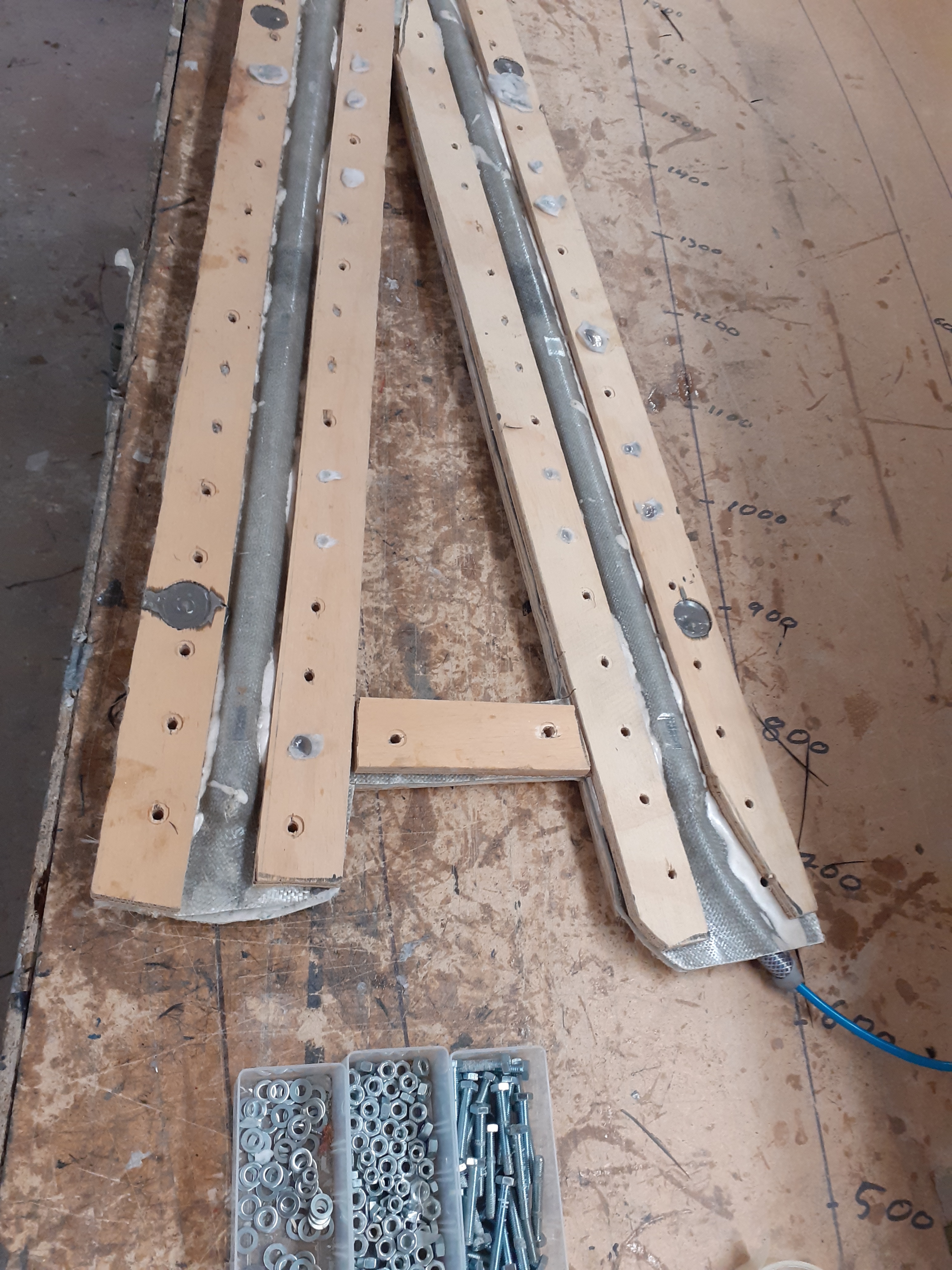

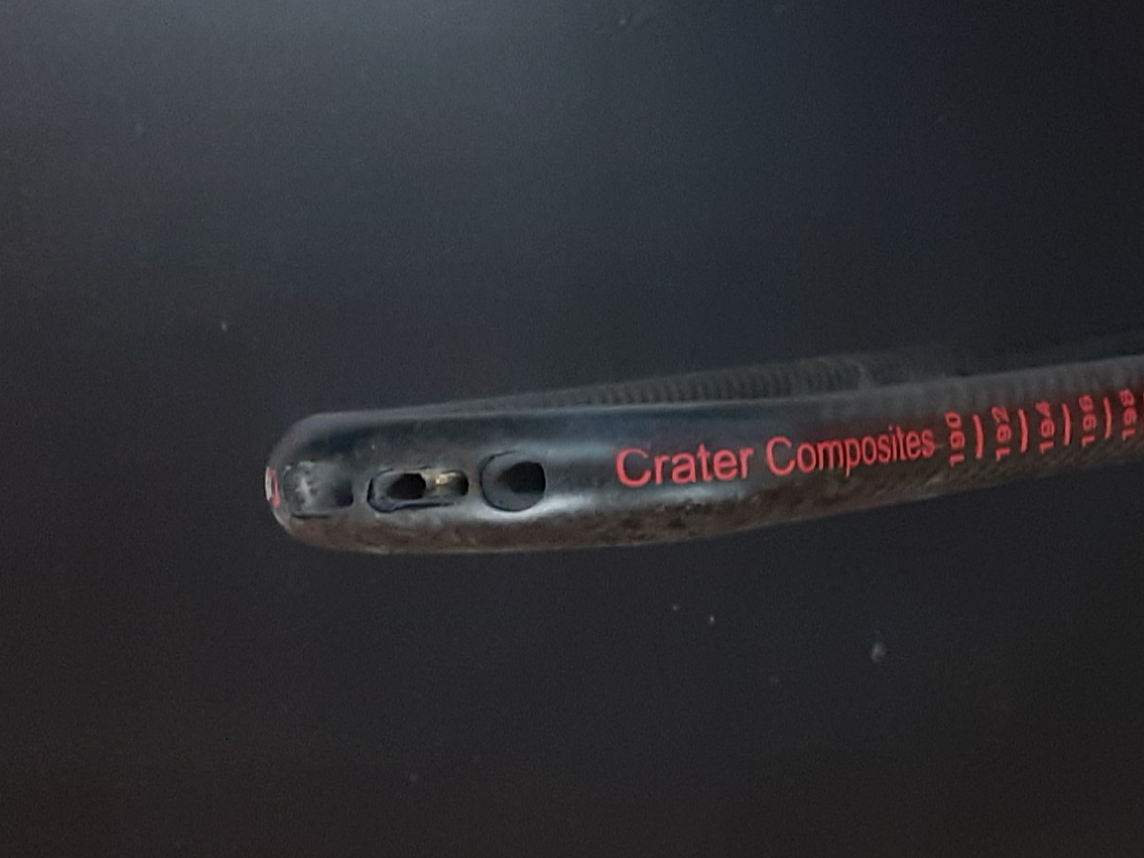

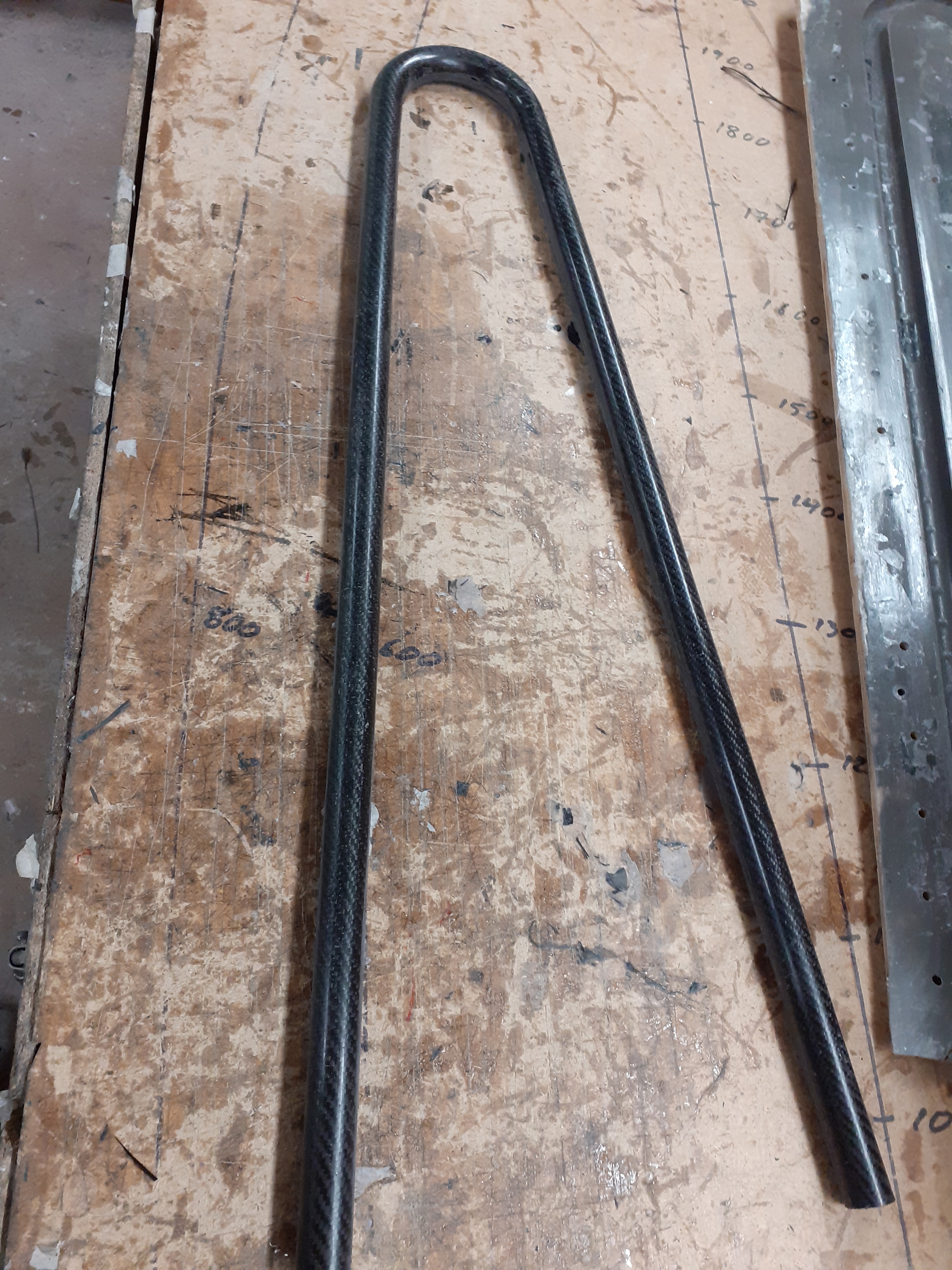

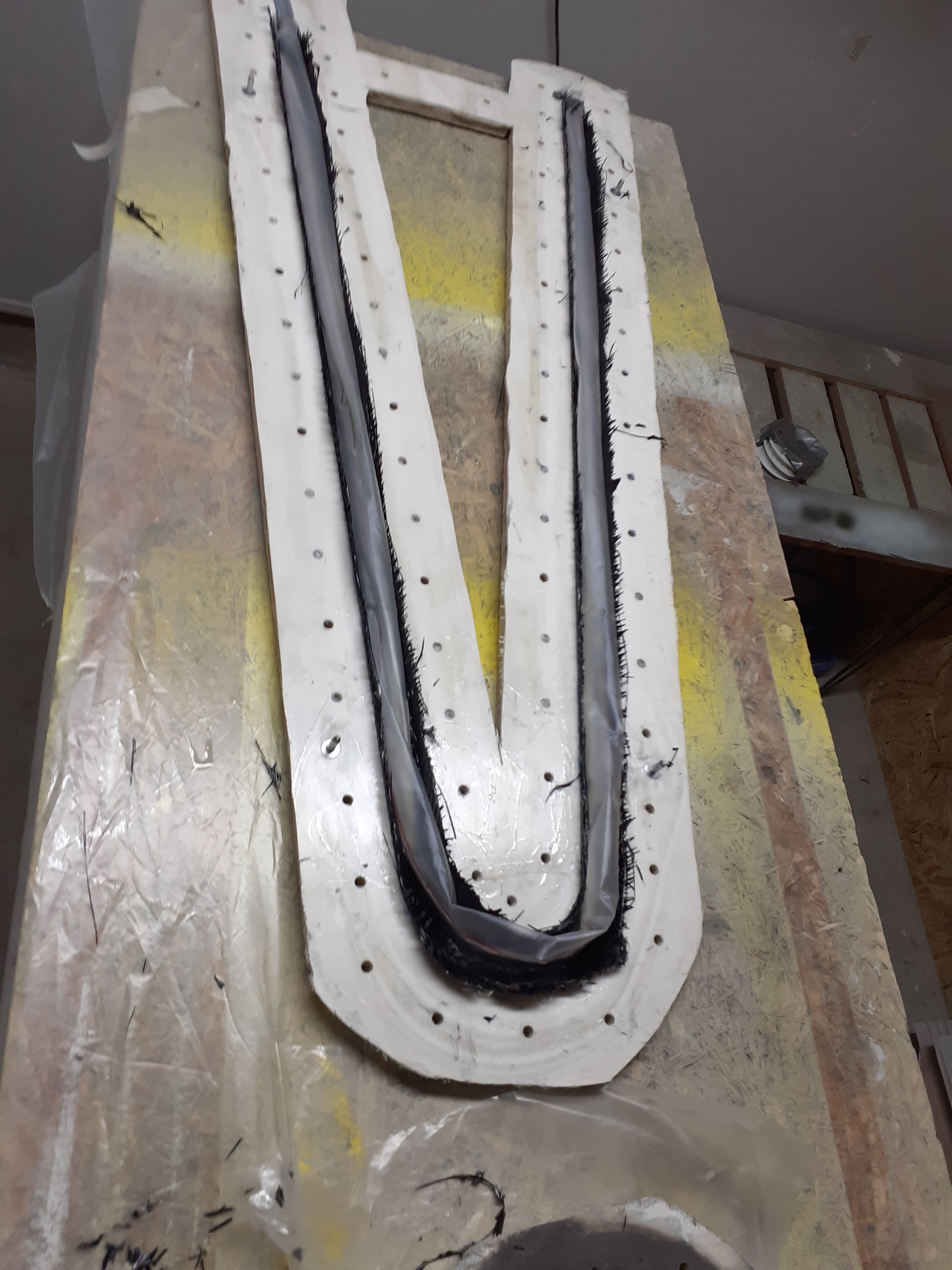

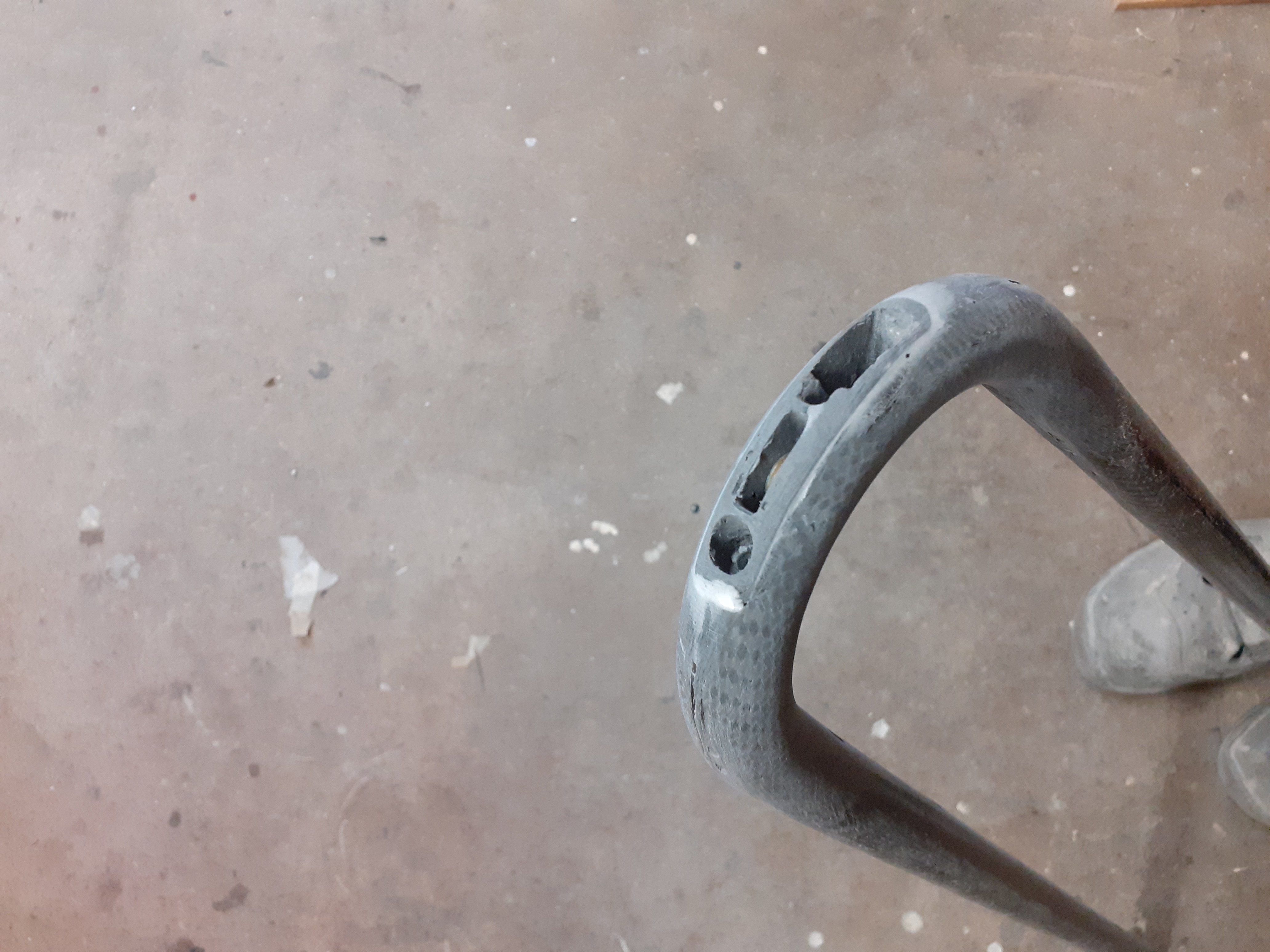

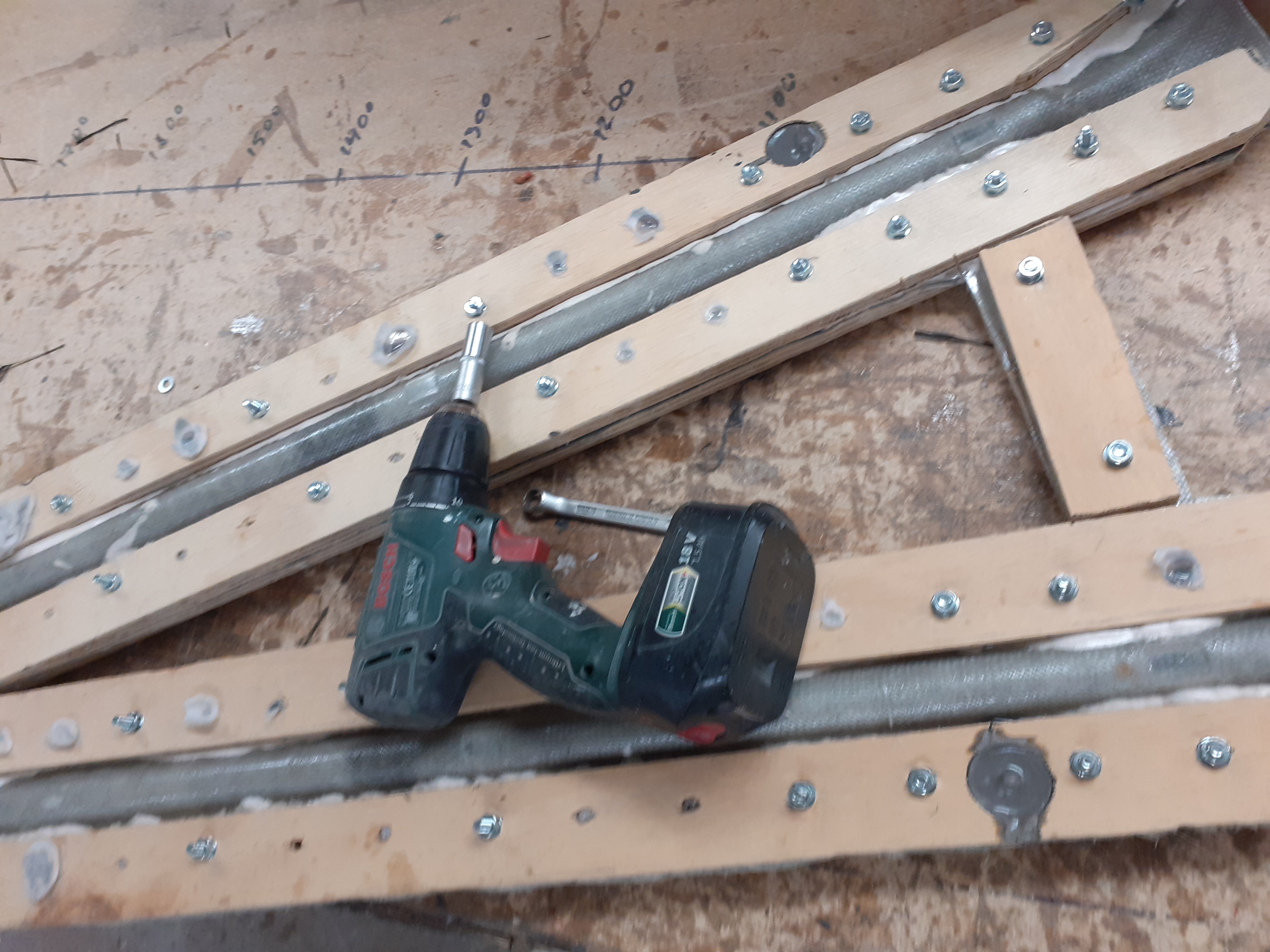

    Laminerade bakstycket på morgonen, ytterst ett lager twill kolväv för utseende sen varvat enkelriktad kol med väv. Klippt ena formhalvan flush andra 10mm överskott. Sedan placerat bladdern i formen och lagt ihop halvorna med en liten distans imellan,. Sedan gäller det att peta in de 10mm överskotten i andra halvan. Ganska pilligt på en sånr smalt rör och dessutom få plats med bladdern. När det är gjort är det bara att dra ihop formen med skruv å mutter. In i vacuumpåse och lägga på tryckluft i bladdern. Bladdern pressar ut kolen mot formen och vacummet hjälper till att dra ur luft och överskottsepoxi samtidigt som den håller mot övertrycket. In i ugnen och tog ur bakstycket på kvällen. Nu ska det bara borras lite hål och bygga uttal.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    2 användare tackade författaren för det här inlägget.
    #1515174
     challgren
    Deltagare

    Alltid lika imponerad av dina byggen! Snygg jobbat!

    Vind- och vågsurf är min fix.
    Team Surfzone!

    #1515175
     Bjorn Daniels
    Deltagare

    Alltid lika imponerad av dina byggen! Snygg jobbat!

    Tackar!

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer
