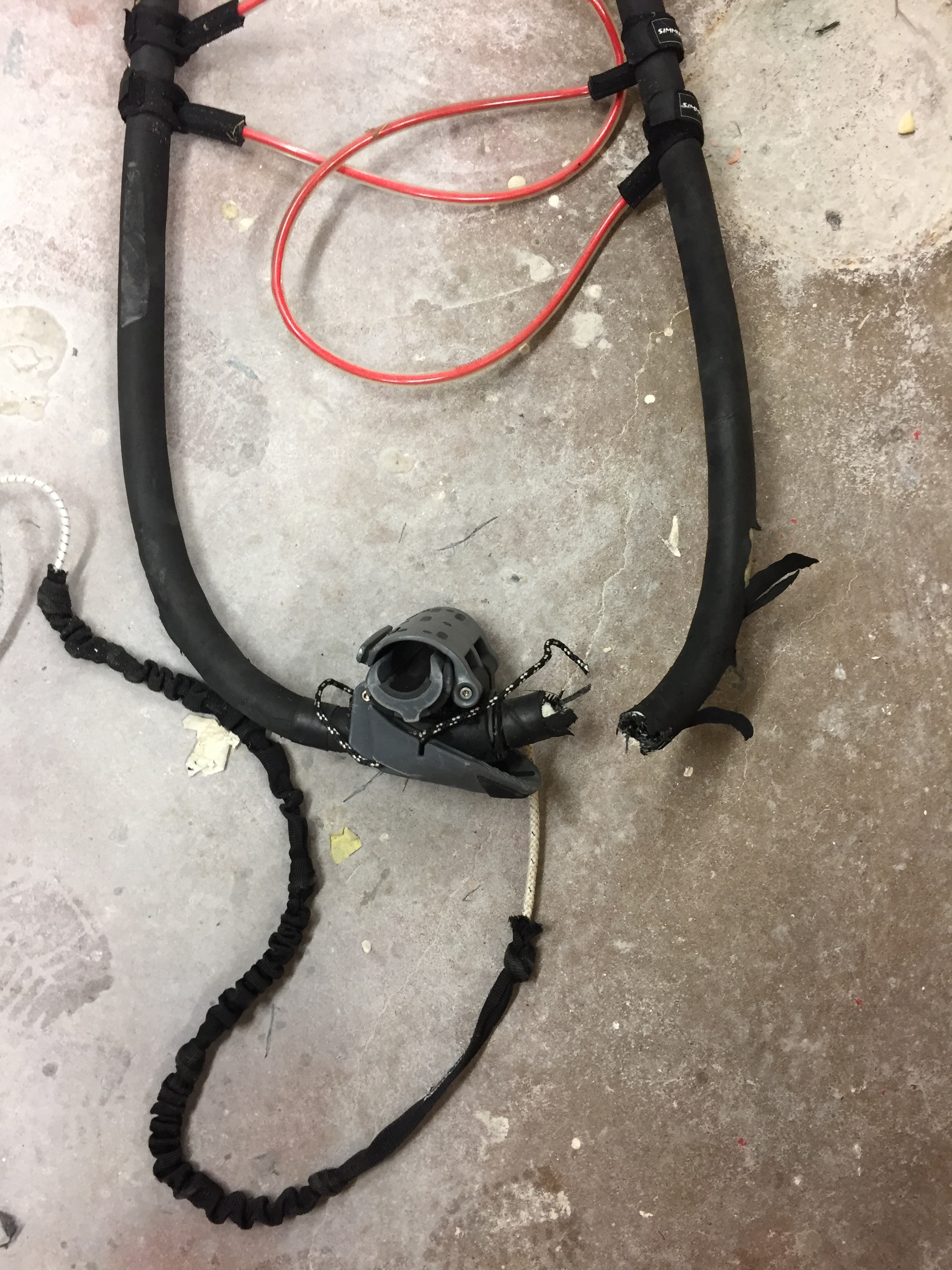

    Knäckte som sagt var bommen tidigare i höst, så kör en liten tråd om lagningen av den.

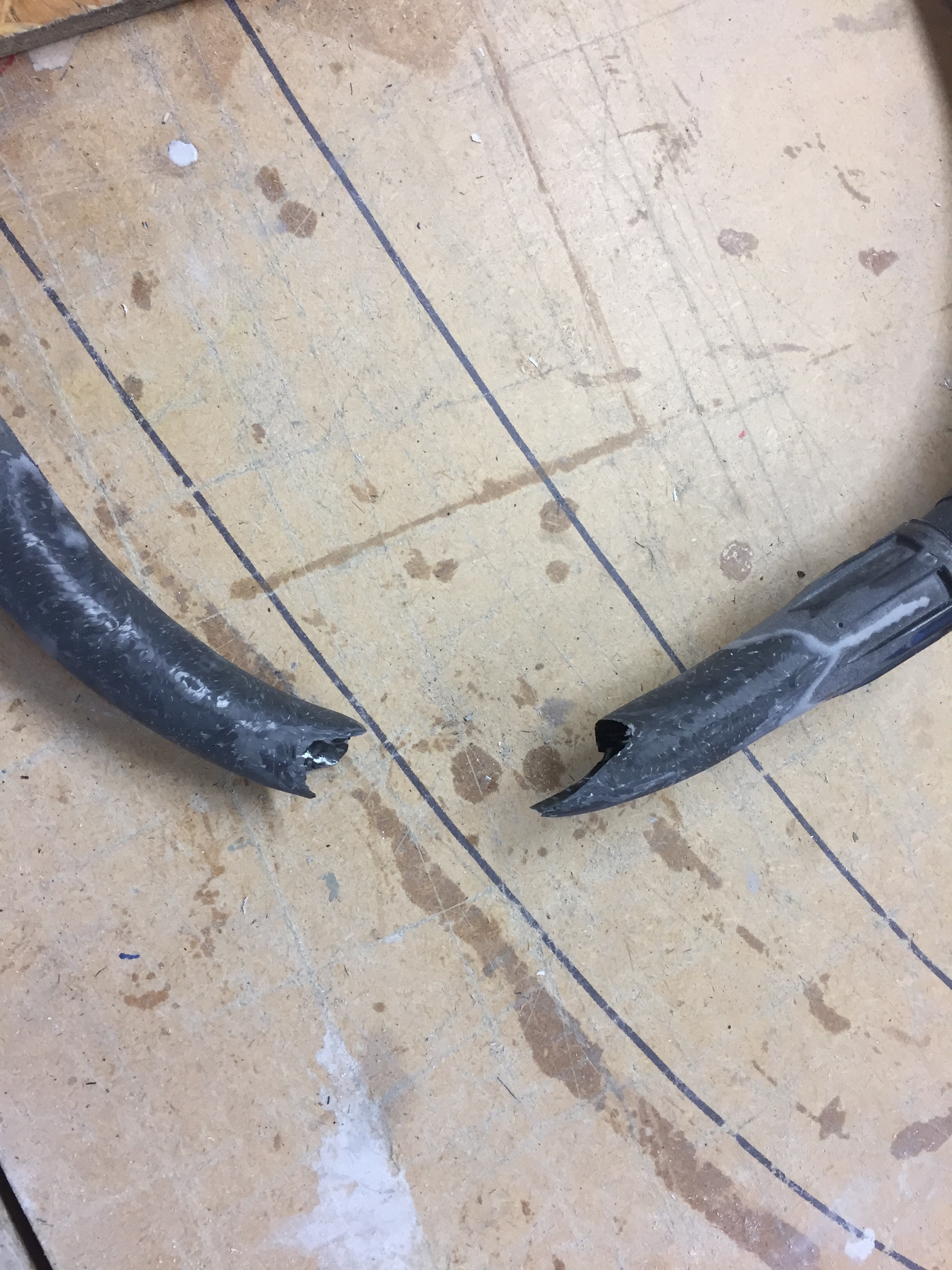

    Den gick av i böjen framtill och brottet var ganska rakt av, som det brukar bli med kolfiber. Det här är en riktigt kul lagning dels för den är lite mer teknisk men även för att de flesta nog hade slängt bommen istället. Lägger upp bild plus beskrivning som separata inlägg, verkar inte gå att infoga bilder löpande i text efter uppdateringen. Just nu lyckas jag inte ens lägga till som bilaga, ”välj filer” knappen fungerar inte.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    #1499760
    Profilbild på Bjorn Daniels Bjorn Daniels
    Deltagare

    Nu gick det att lägga med bild

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1499764
    Profilbild på challgren challgren
    Deltagare

    Lustigt! Tänkte starta en tråd om min bomlagning precis! Ska bli intressant att följa din och köra lite följa John.

    Messa mig gärna om problemet att bifoga bilder (browser, os mm)

    Vindsurfar och vågsurfar mest men ibland SUP:ar och snökajtar jag lite också.
    En del av teamet bakom Surfzone!

    #1499765
    Profilbild på Bjorn Daniels Bjorn Daniels
    Deltagare

    Challgren: Skickar meddelande.

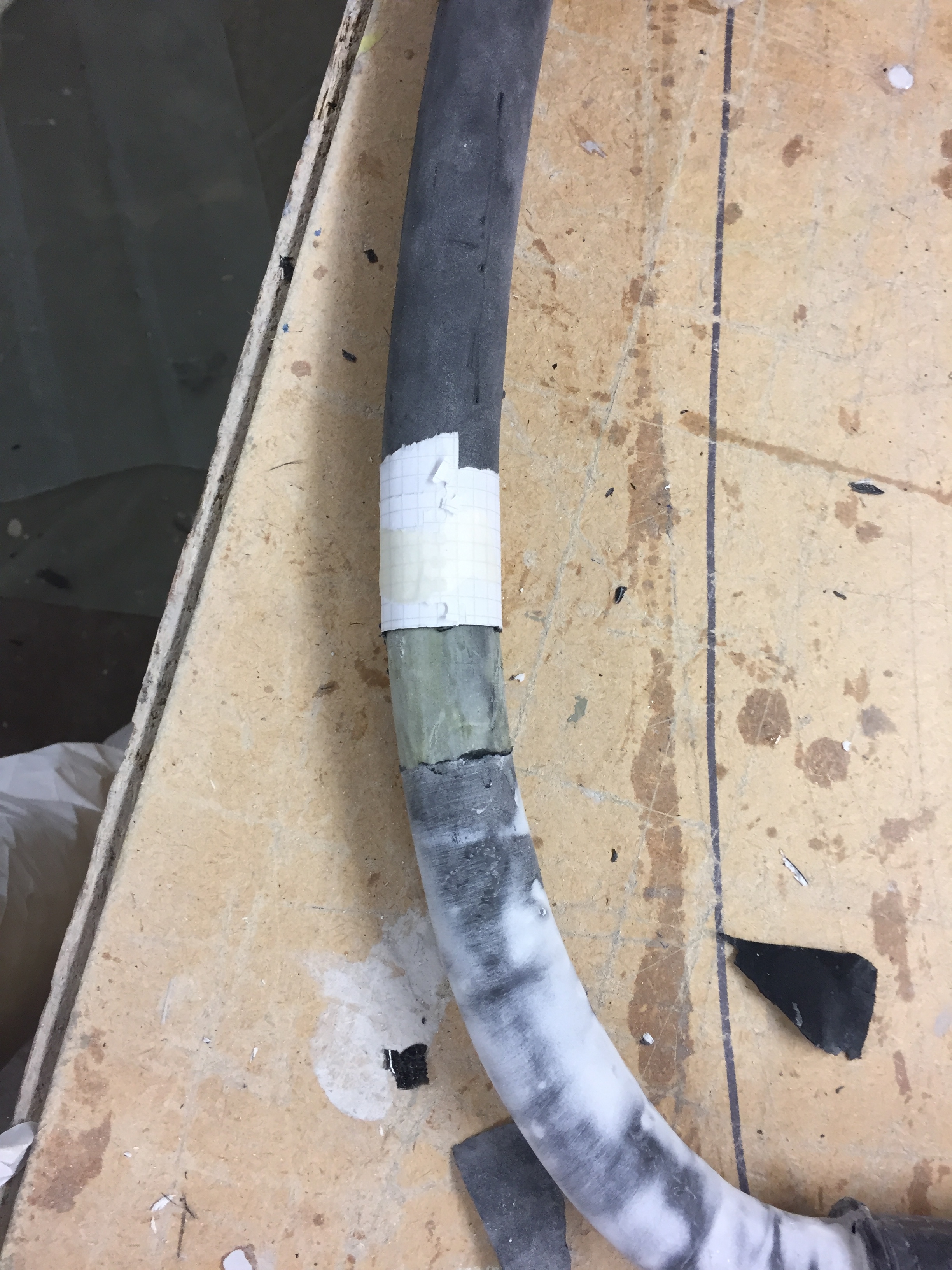

    Slipat ner skadat material och fasat ut mot intakt yta. Nästa steg blir att ordna något att laminera mot, det saknas ju en bit nu.

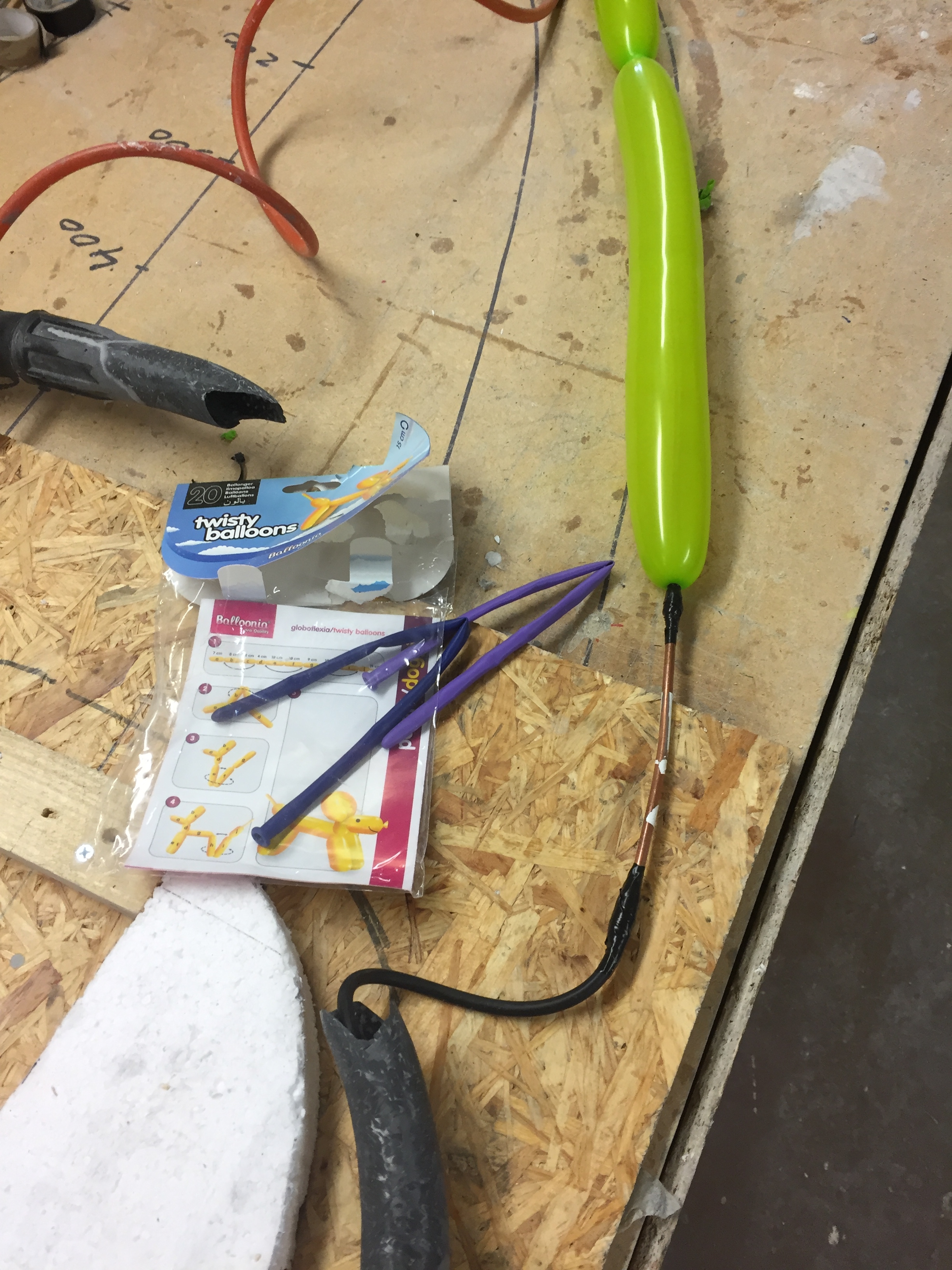

    Behöver få något inuti bommen, man kan trycka i skum eller liknande men jag har valt att föra in ett ohärdat rör i kolfiber som sedan blåses upp med en ballong (bladder). Kommer alltså att laminera kolfiber inuti bommen.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    1 användare tackade författaren för det här inlägget.
    #1499841
    Profilbild på Bjorn Daniels Bjorn Daniels
    Deltagare

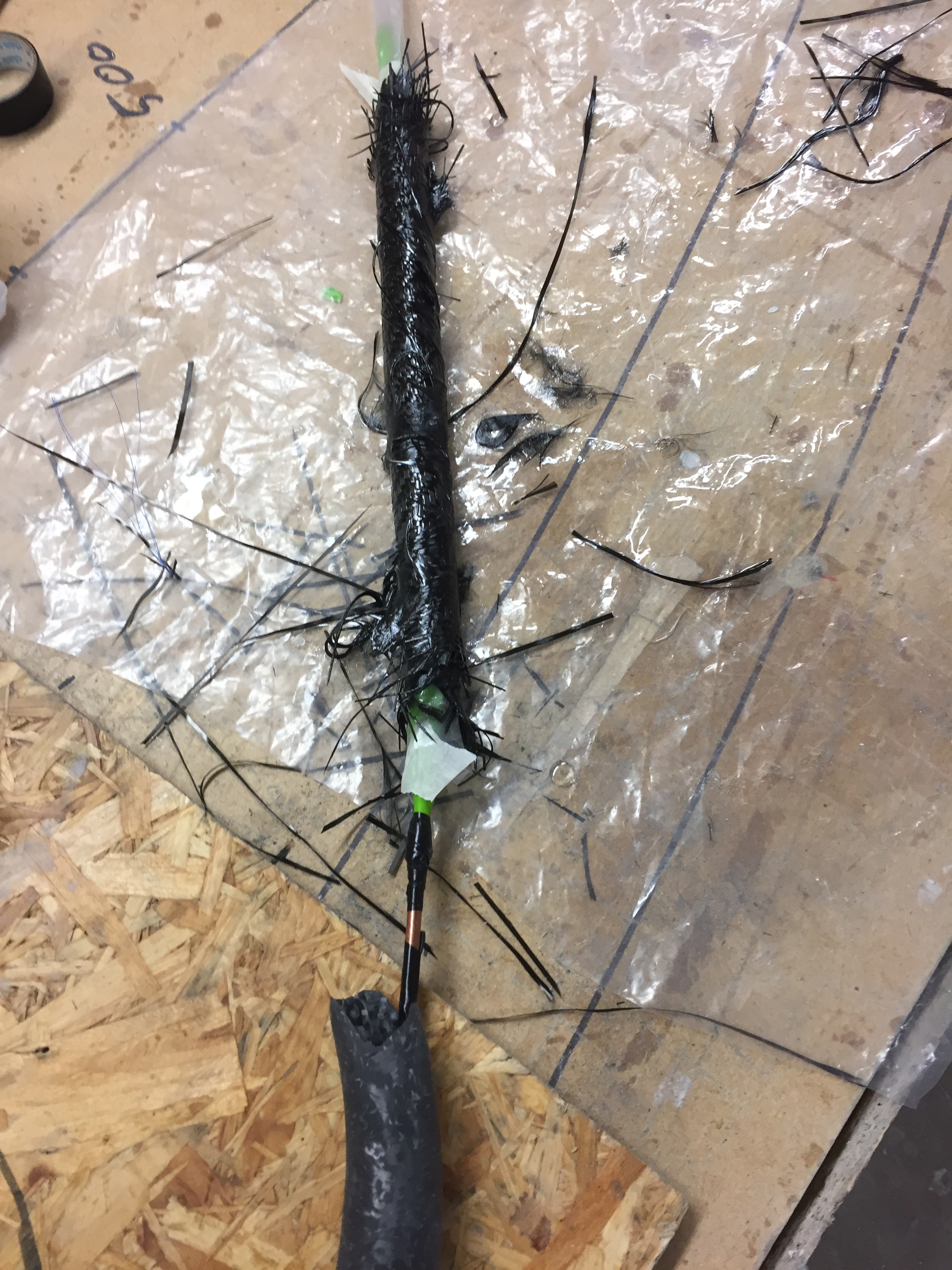

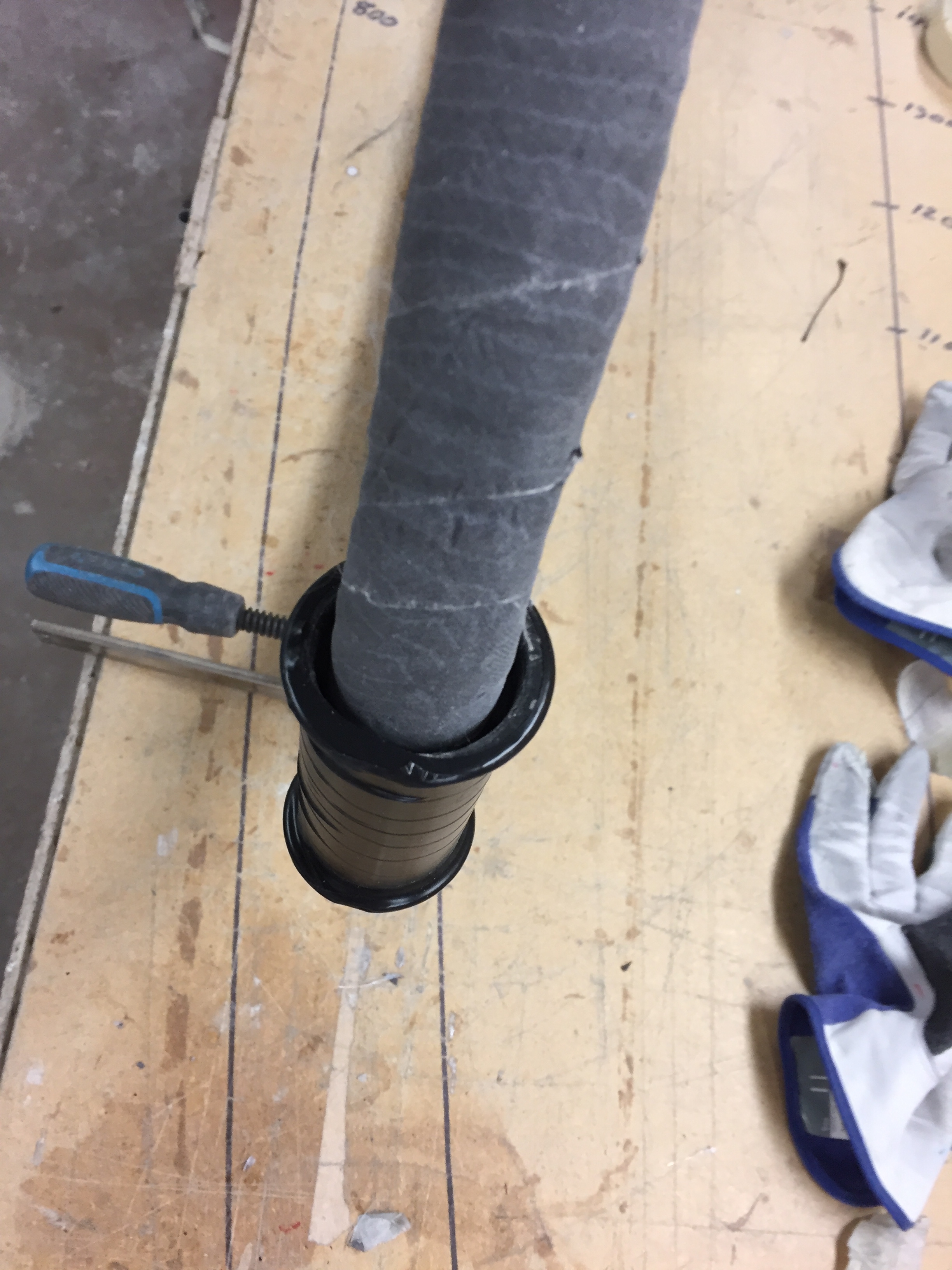

    Bild 1: gjort en rulle kolfiber genom att linda impregnerad kolfiber runt ett rör. För att kunna ta av kolfibern från röret har jag först lindat tunn plast runt det. Plasten kommer alltså att bli kvar inuti bommen. Har delat upp kolfibern i flera bitar med skarvarna förskjutna, så bitarna kan röra sig när bladdern blåses upp. Har 5 lager 160 g kol. Om man lindar en enda lång bit finns det risk att bladdern inte orkar pressa ut kolen mot insida bomrör.

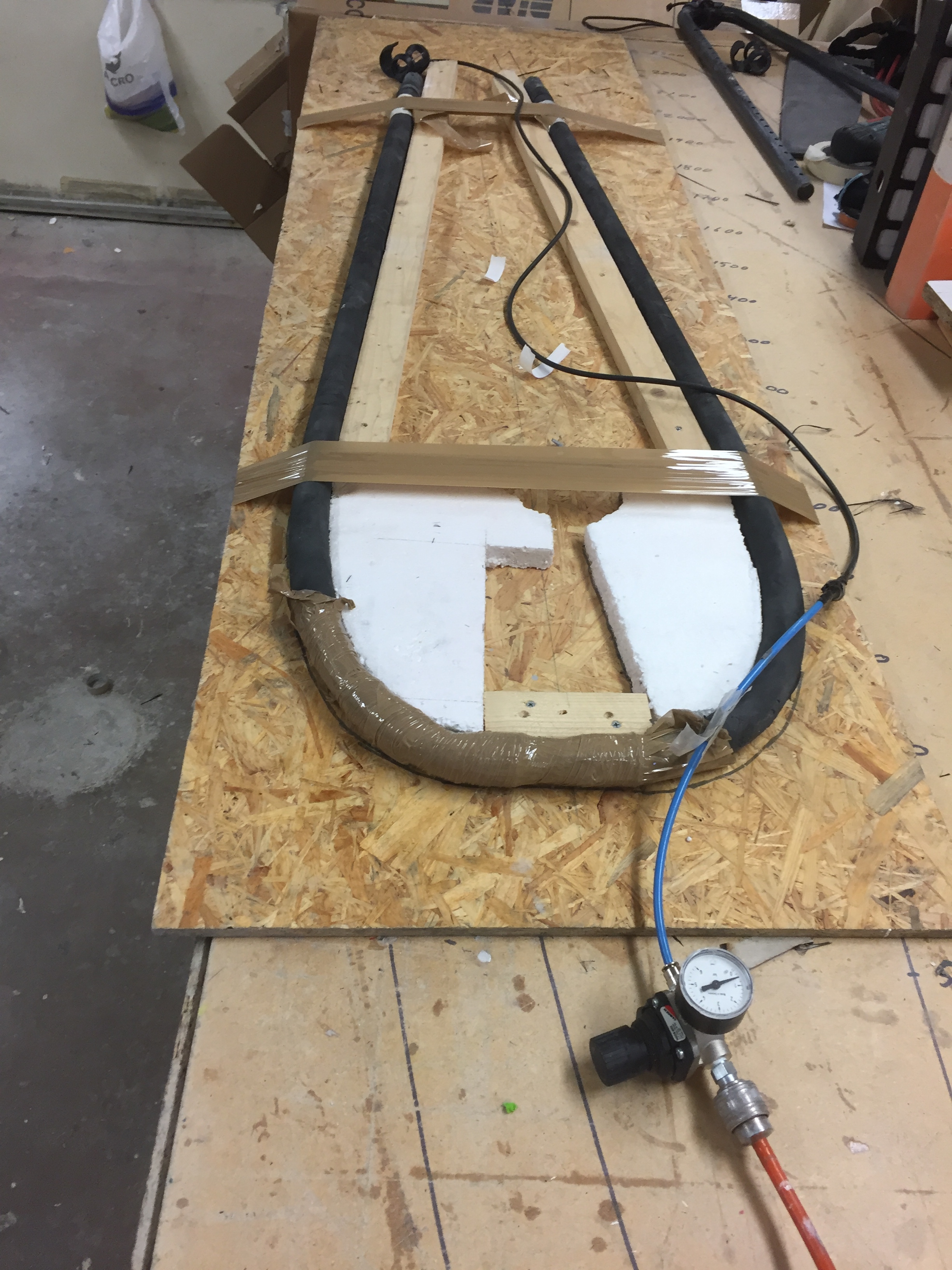

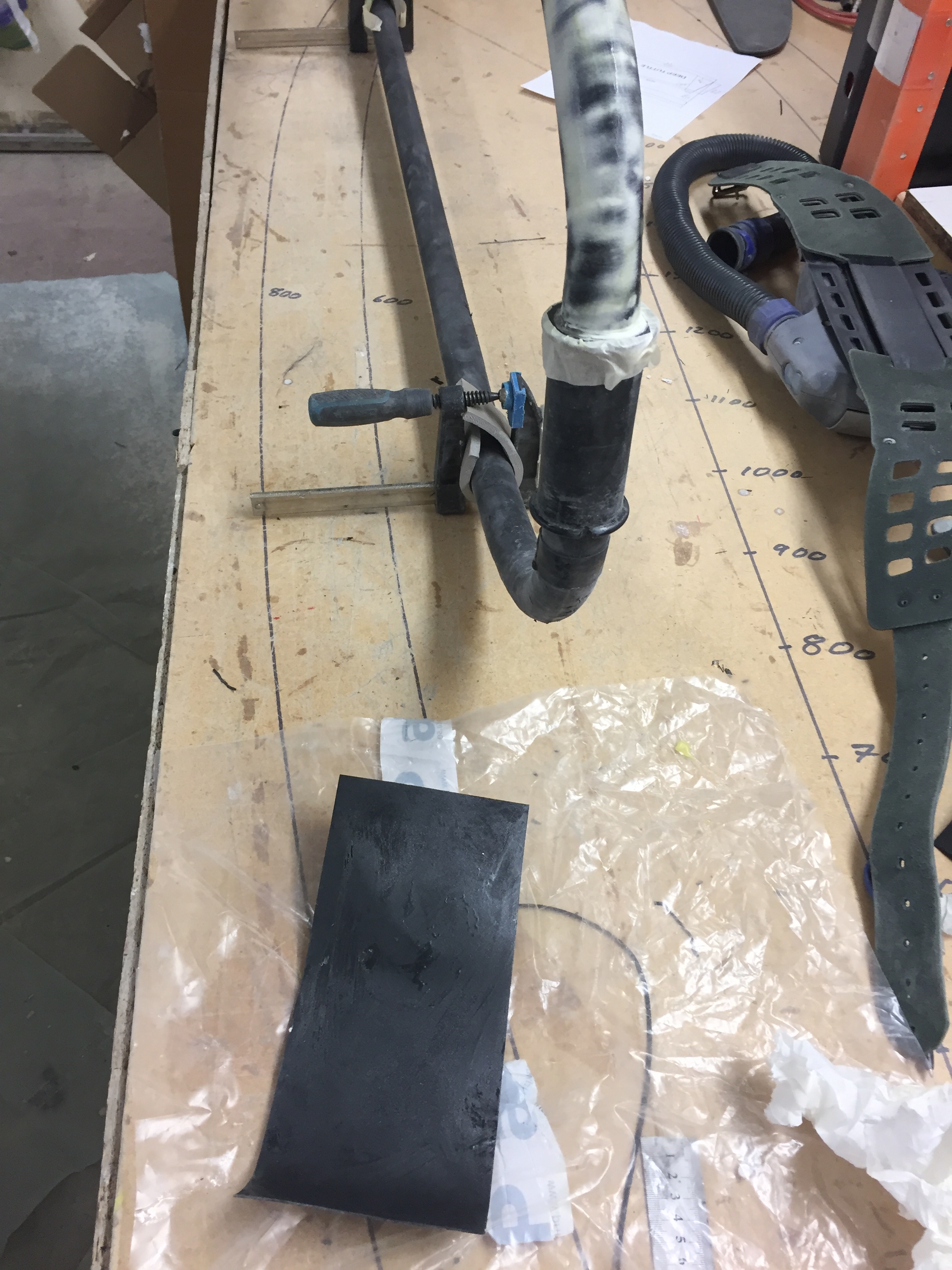

    Bild 2: kolröret och bladdern på plats i bommen och bommdelarna fixerade i fixtur. Där det saknas material i bommen har jag satt en slang i lämplig dimension och sedan tejpat som fn, blir stora krafter när man lägger tryck i bladdern.

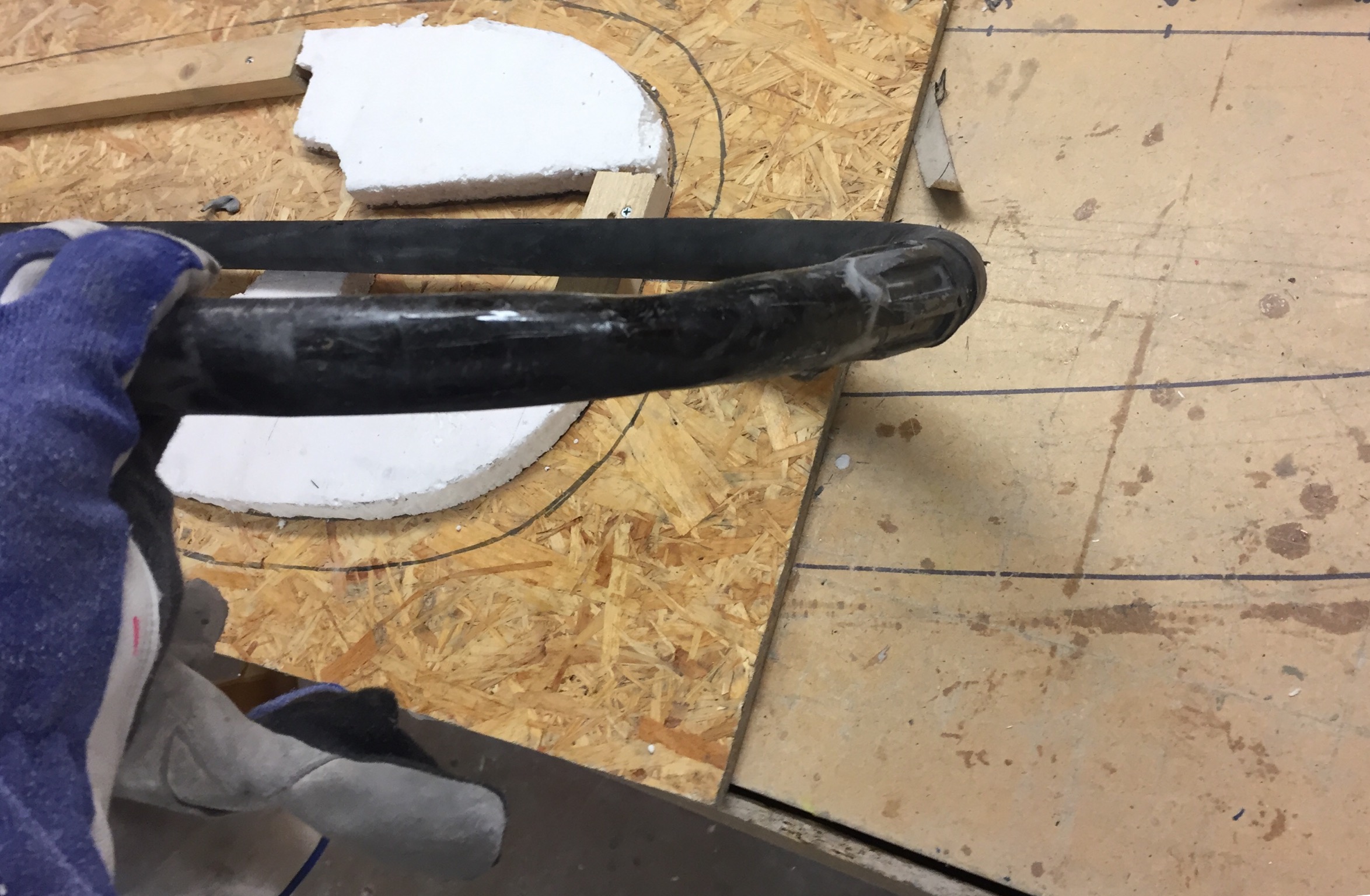

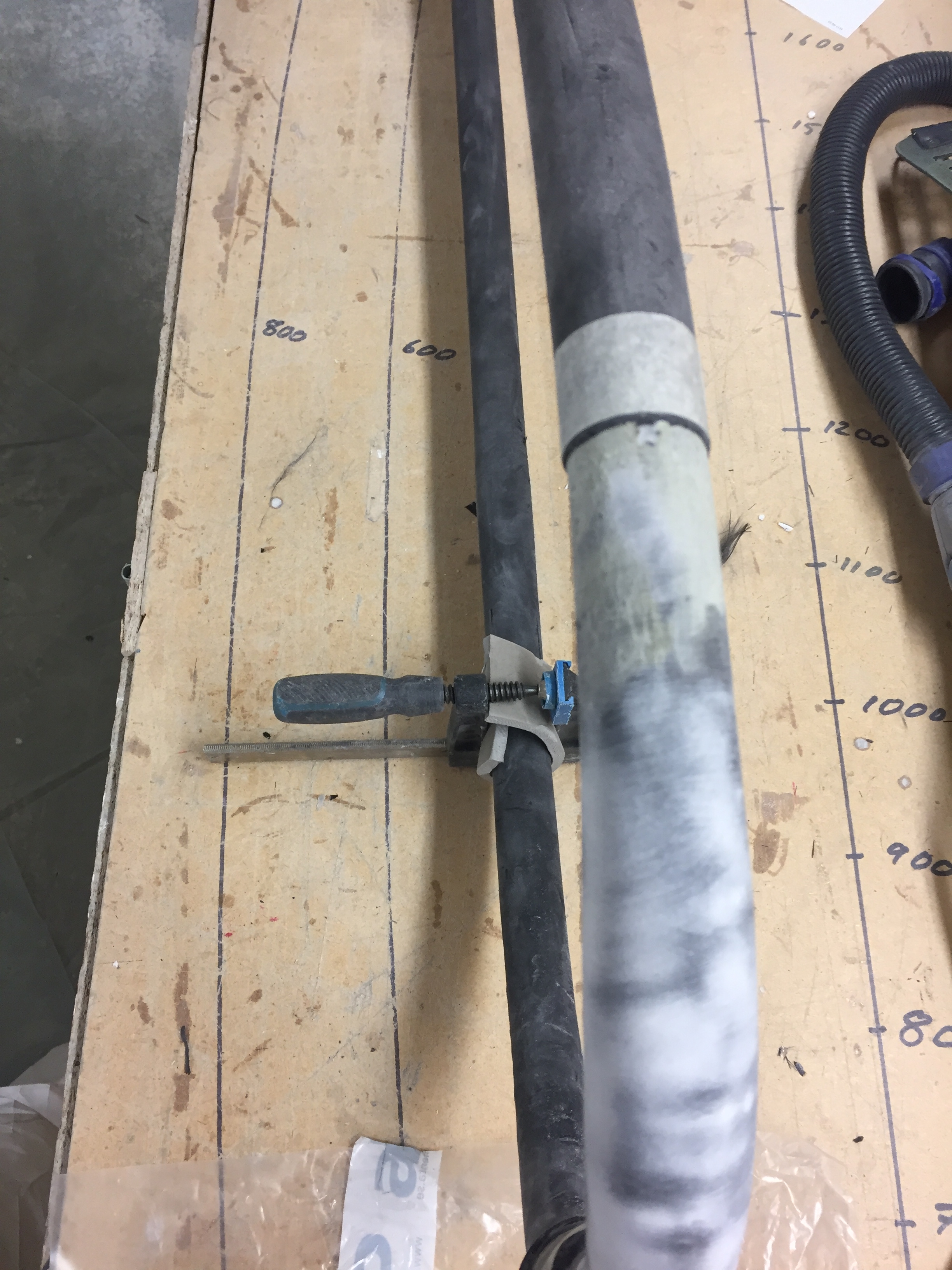

    Bild 3: härdat och klart. Tagit bort tejp och slang. Bladdern har jag dragit ut bakåt genom bomröret.

    Nästa steg blir att laminera kolfiber utanpå

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    2 användare tackade författaren för det här inlägget.
    #1499855
    Profilbild på jlhp jlhp
    Deltagare

    Wow, grymt! 🙂

    #1499857
    Profilbild på svennebanan svennebanan
    Deltagare

    Kul lagning!
    Vad har du för tryck i ballongen?
    Är kolfiberbitarna längre än ett varv?

    #1499866
    Profilbild på Bjorn Daniels Bjorn Daniels
    Deltagare

    Kul lagning!
    Vad har du för tryck i ballongen?
    Är kolfiberbitarna längre än ett varv?

    Kolfibern är lite mer än ett varv.
    Var lite försiktig med trycket och la bara på 0,5 bar, ville inte riskera att trycka ut material där jag slipat bort skadan.
    Mer än tillräckligt ändå för att pressa ut kolfibern mot insidan,

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    1 användare tackade författaren för det här inlägget.
    #1499885
    Profilbild på Bjorn Daniels Bjorn Daniels
    Deltagare

    Dax för kol på utsidan.

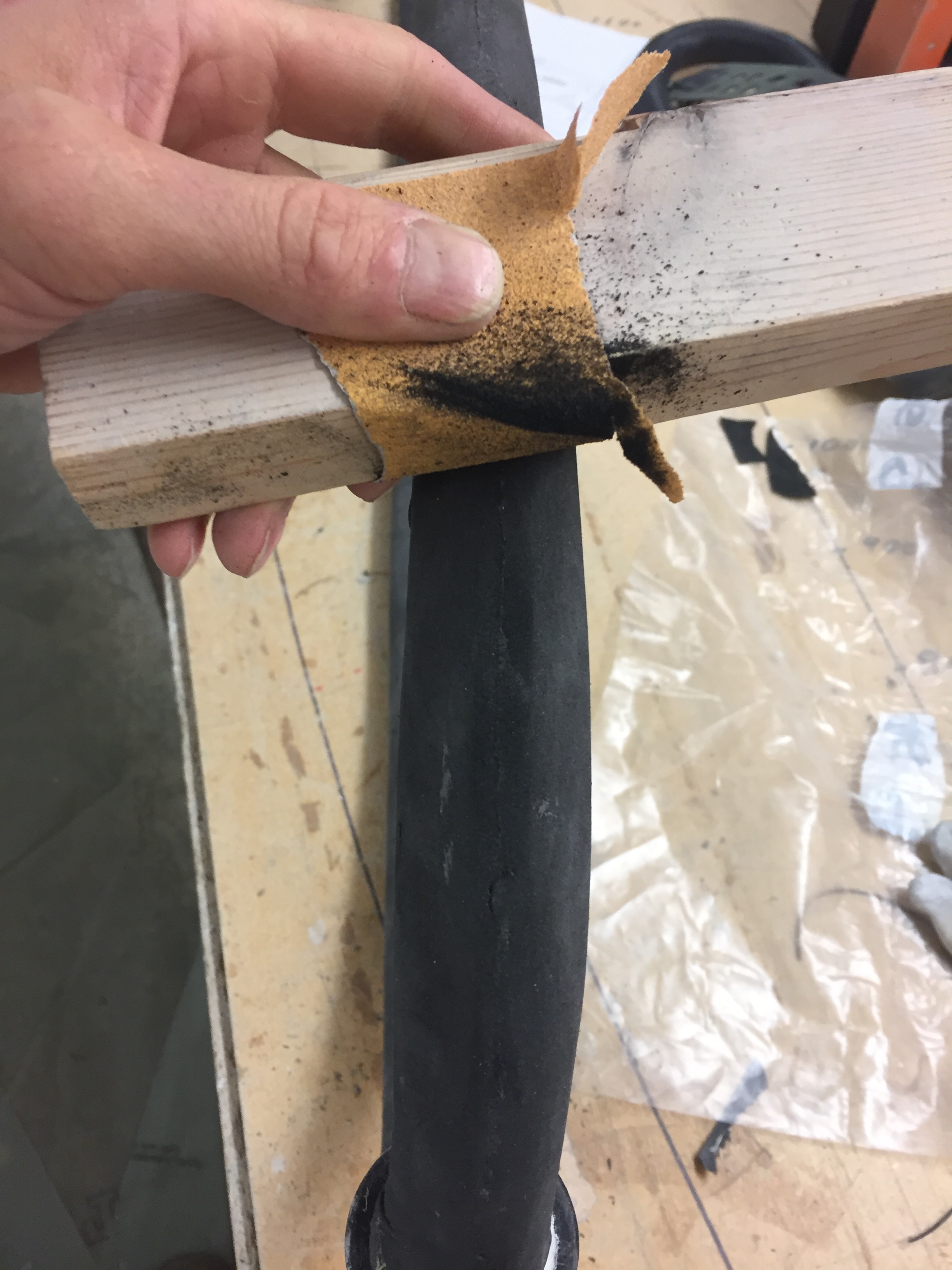

    1.Ruggat upp ytan med grovt sandpapper

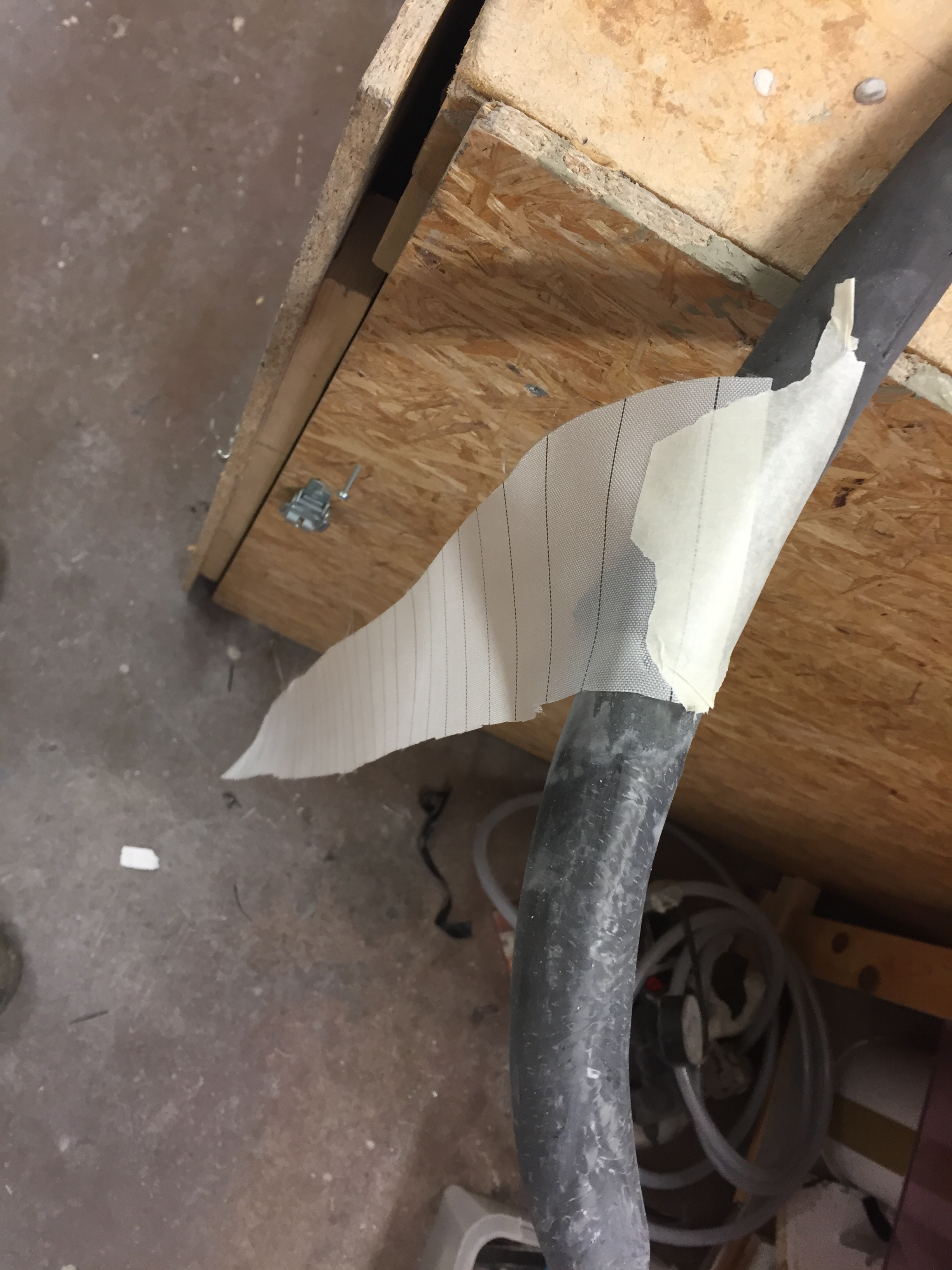

    2. Tejpat fast en lång remsa peelply som ska lindas runt laminatet efteråt.

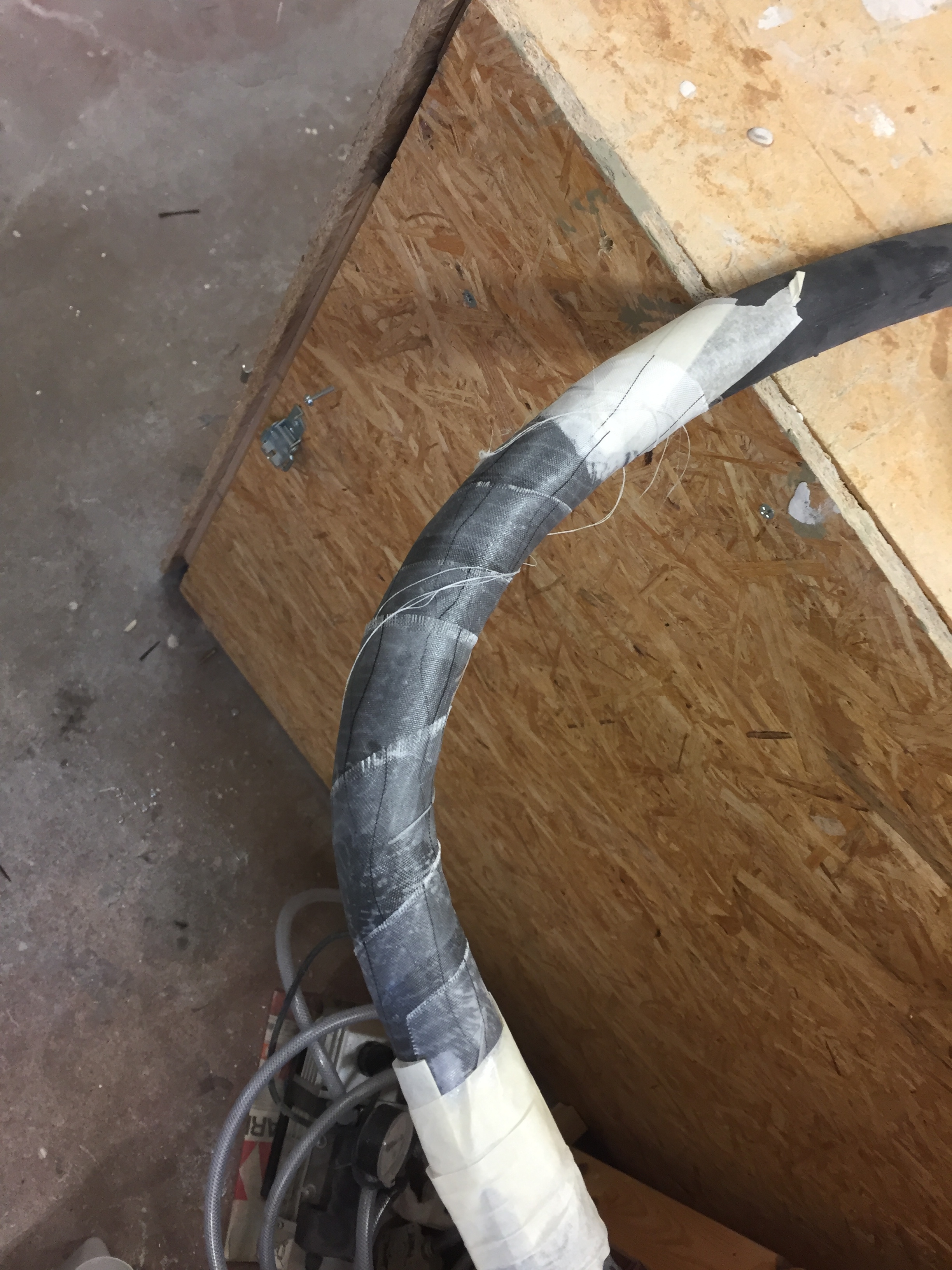

    3. Lindat kolfiber runt skadan. Flera lager i flera riktningar., både 0/90 och 45/45 biax.Fler lager mitt för skadan ( är ju material bortslipat där) för att tunna ut mot kanterna. Kolfibern impregneras först på en plastfilm innan den lindas runt bommen. Stäcker kolfibern ordentligt och avslutar med att Linda peelplyn hårt runt om.

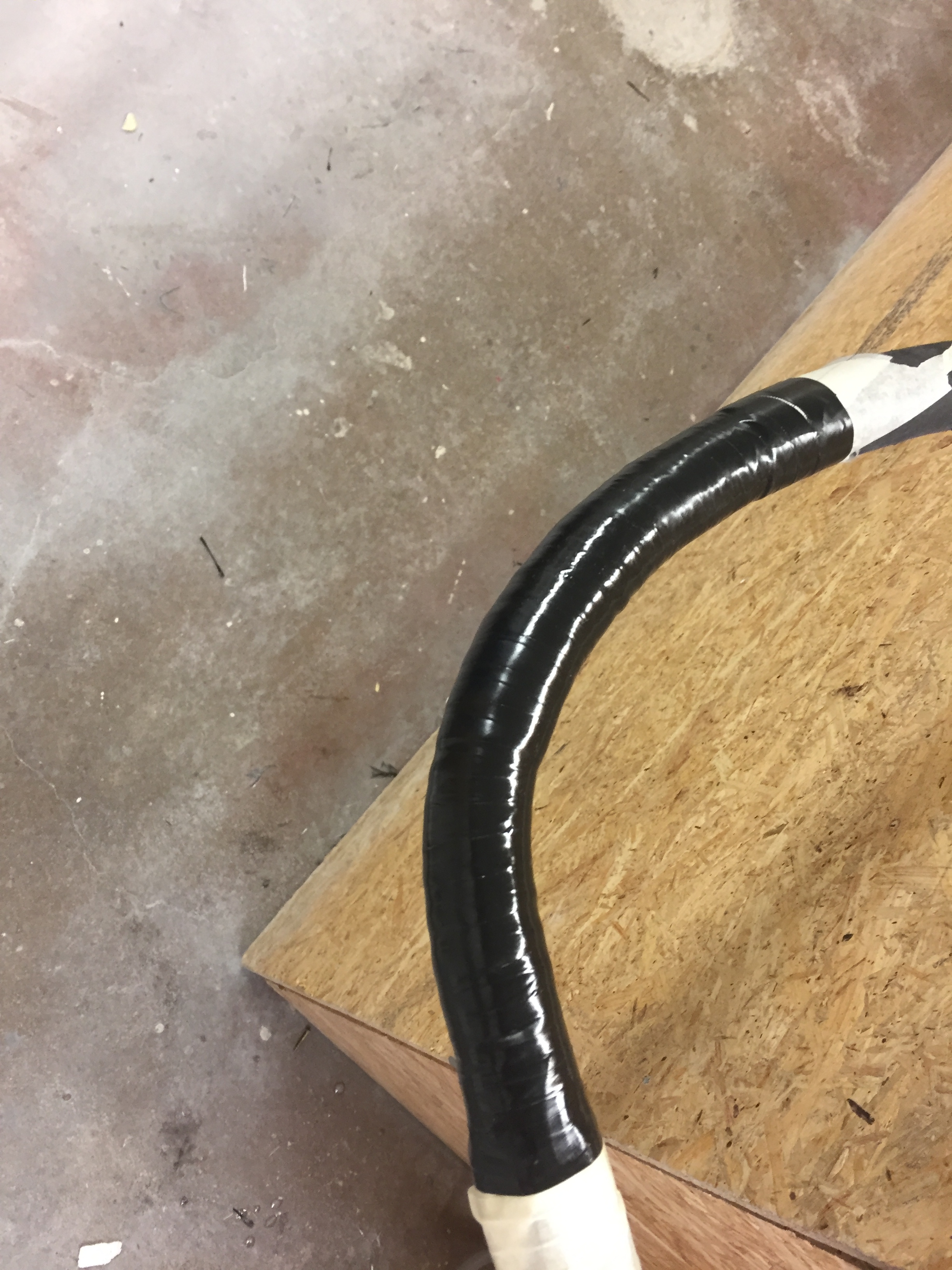

    4. Körde på en omgång eltejp för lite extra tryck. Kunde iofs kört vacuum eller sträckfilm men blev så här.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1499959
    Profilbild på Bjorn Daniels Bjorn Daniels
    Deltagare

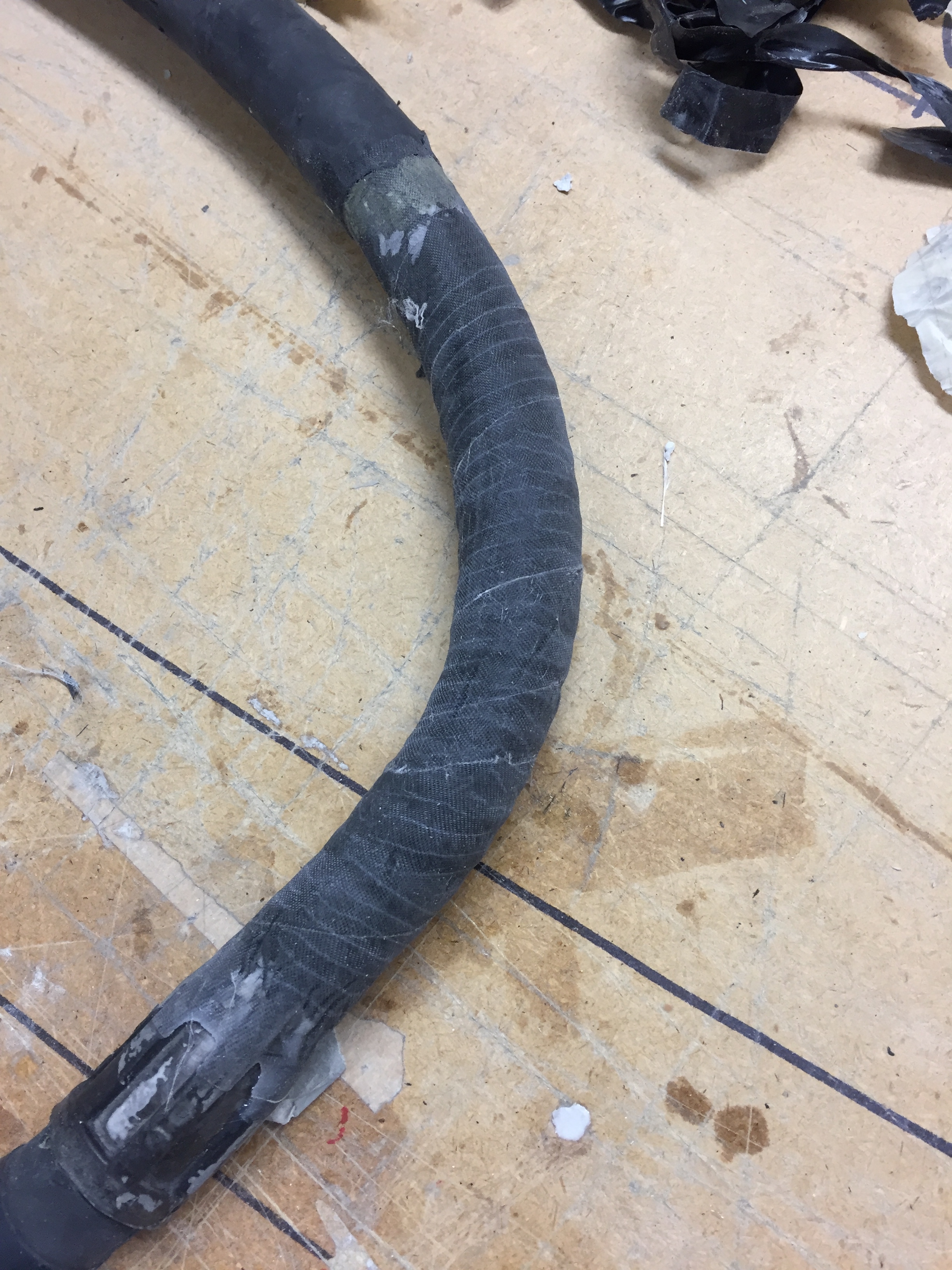

    Tagit bort tejp och peelply.
    Satt tillbaka fästet för bombeslaget och fyllt upp inuti.

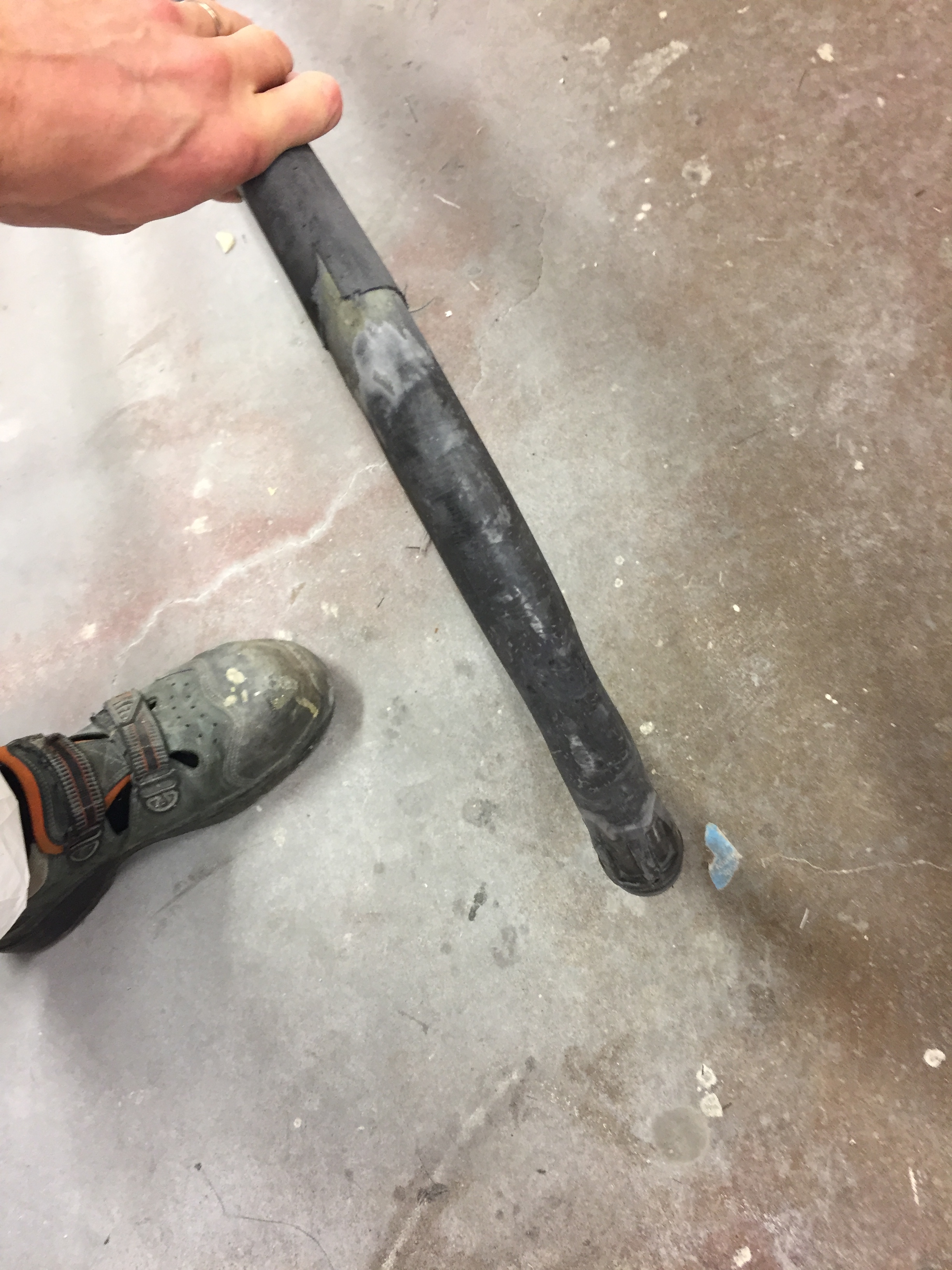

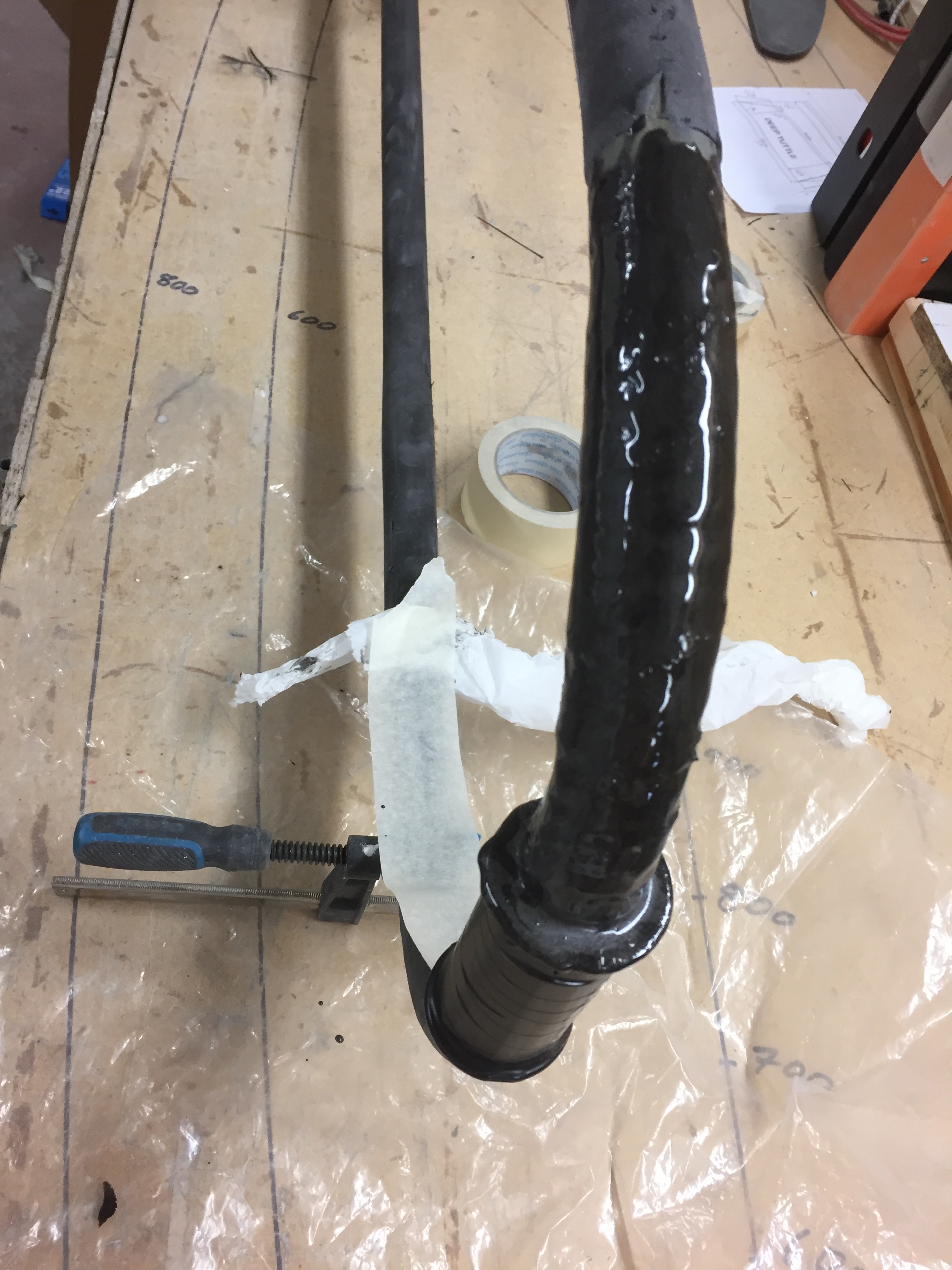

    Samt dragit på ett lager epoxi och microballonger (epoxin är infärgad svart då jag gjorde ett annat jobb samtidigt)

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1499996
    Profilbild på Bjorn Daniels Bjorn Daniels
    Deltagare

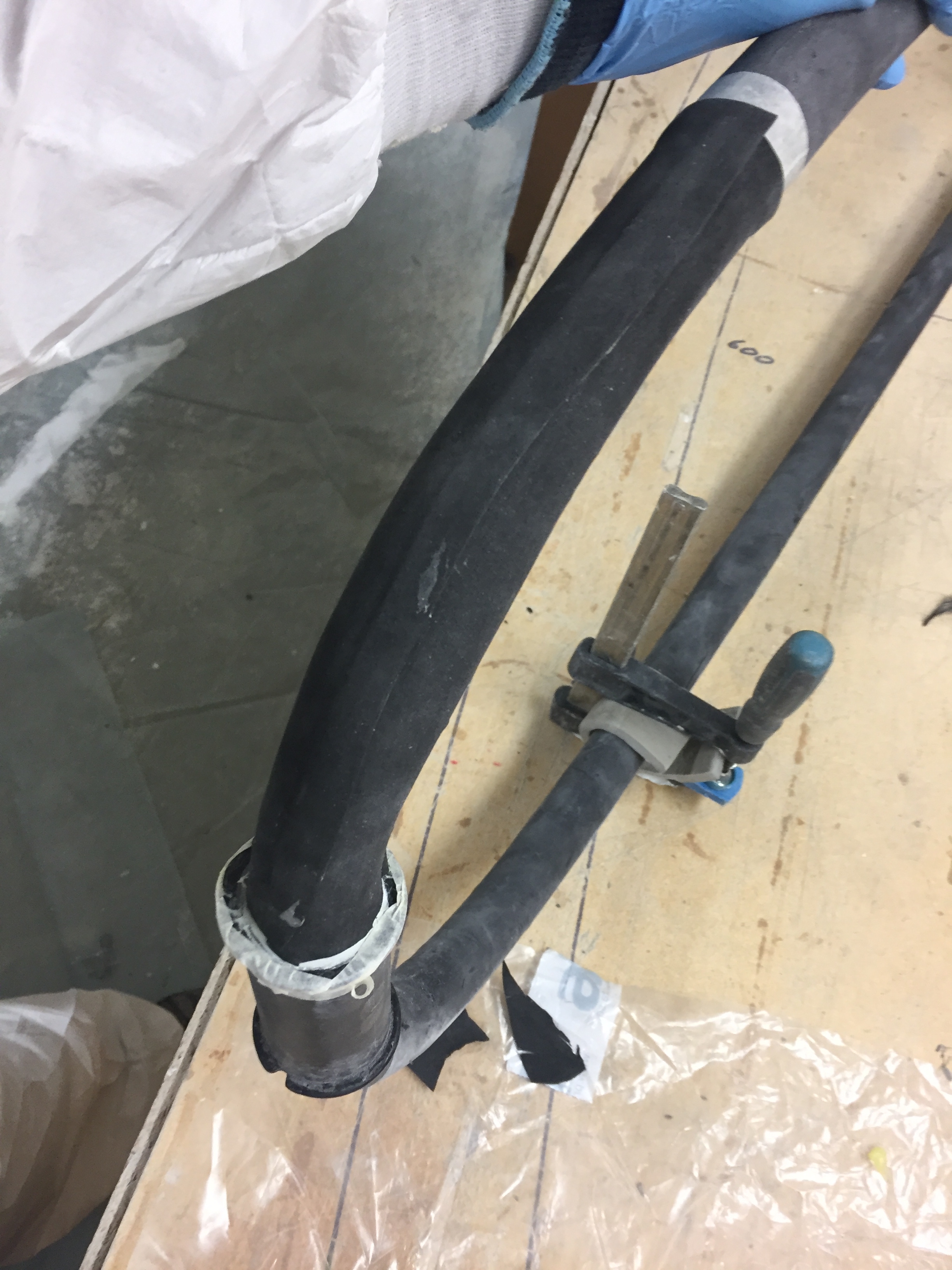

    Slipat ner epoxi och mb samt lagt på en vända till med tillhörande slipning.
    Skurit bomgreppet 90 grader mot röret.

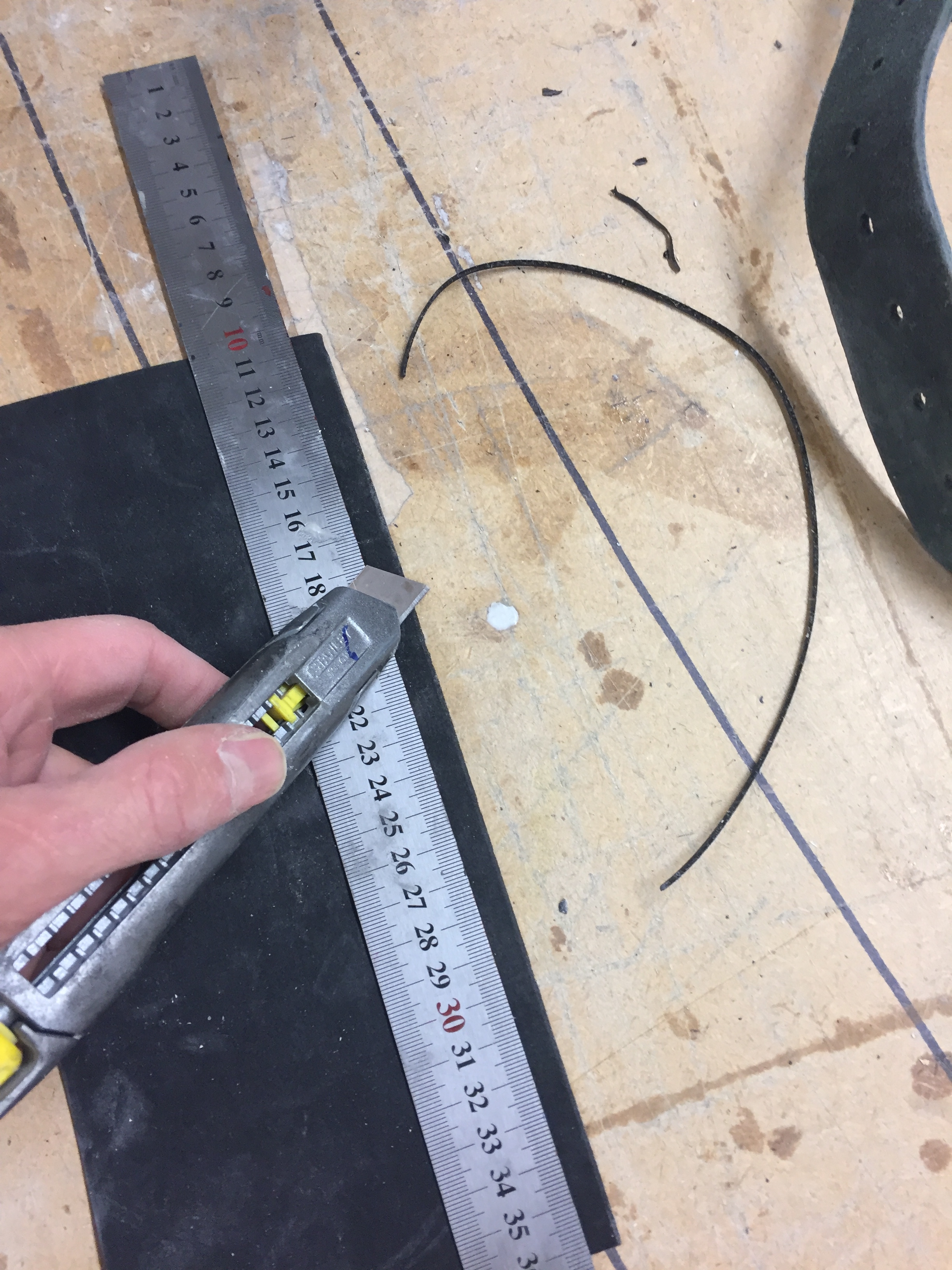

    Skurit till en bit bomgrepp lite större än vad som behövs samt skurit kanten där skarven ska vara i 45 grader.
    Maskerat befintligt bomgrepp
    Smetat på kontaktlim på röret samt insida bomgrepp, särskilt noga på den kant som är skuren i 45 grader, vill man kan man maskera.
    Satt bomgreppet längs den skurna kanten och sen arbetat längs med och runt. Noga att man sträcker och arbetar längs hela sträckan blir lätt veck.
    Bomgreppet går lite mer än ett varv runt.
    När limmet torkat ordentligt skär man av nästan allt överskottet med ett nytt knivblad. Det sista slipar man ner med grovt sandpapper.

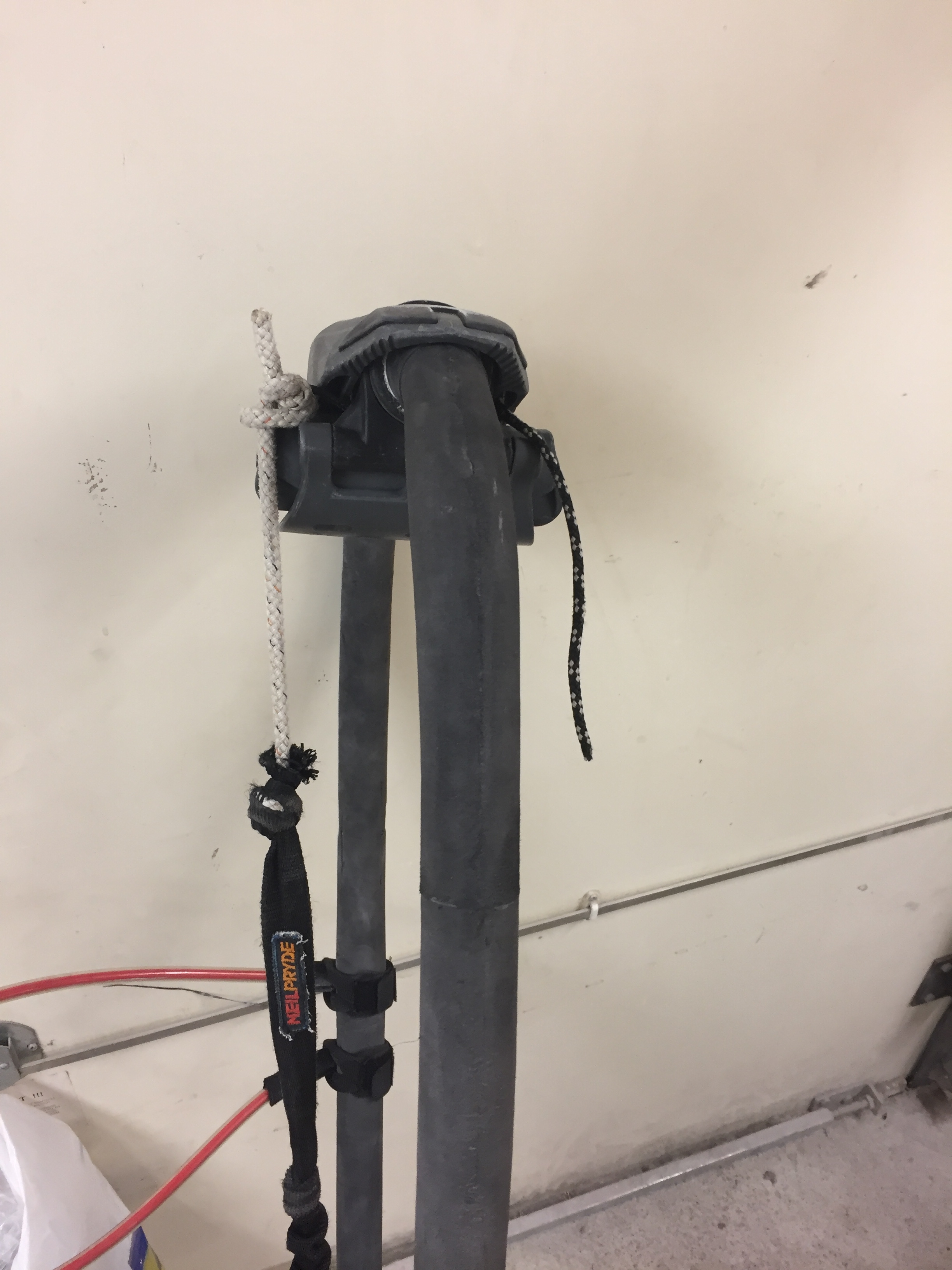

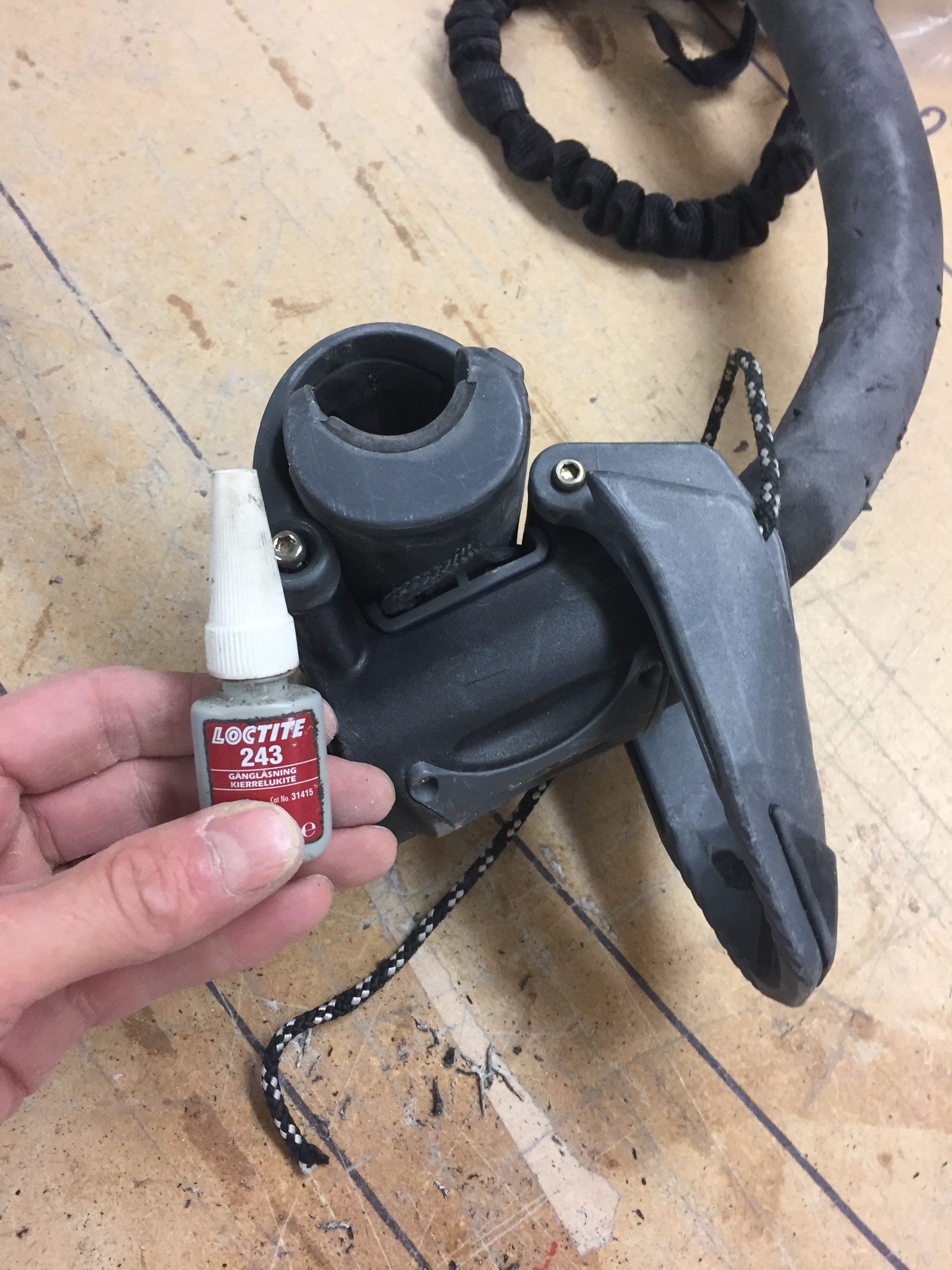

    Monterar dit bombeslaget och låser skruvarna med gängsäkring.

    För säkerhetsskull väntar jag tills det blir lite varmare i vattnet innan jag kör med bommen men förmodligen är lagningen starkare än övriga bommen.

    Crater Composites - Lagning, ombyggnad, nykonstruktion av kompositer

    Bilagor:

    Bilagor:
    #1500012
     Pedersen
    Deltagare

    Hehe, snyggt jobbat.
    Skulle inte slängt min kolbom då (fattades dock en tredjedel, som Vilshärad tog)
    Kan bara säga att det kastfallet var brutalt 😉

    • Det här svaret redigerades 1 dag, 3 timmar sedan av  Pedersen.
    Bilagor:

    Bilagor:
